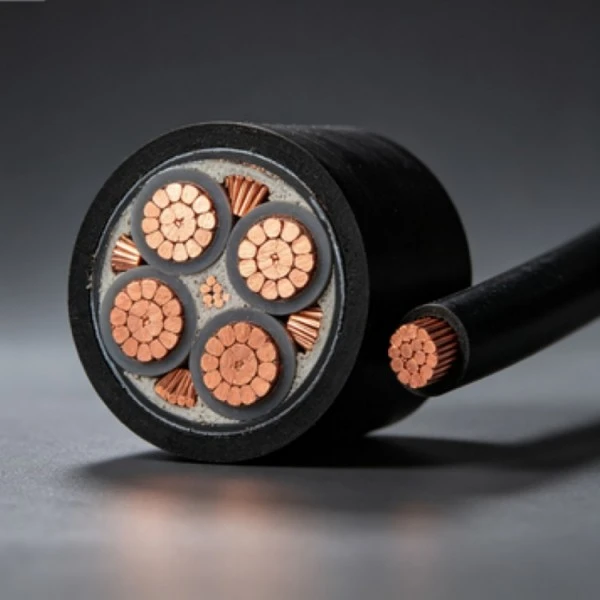

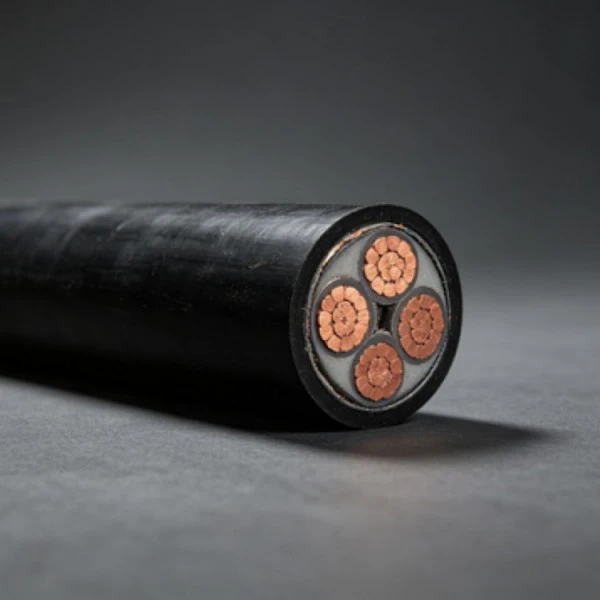

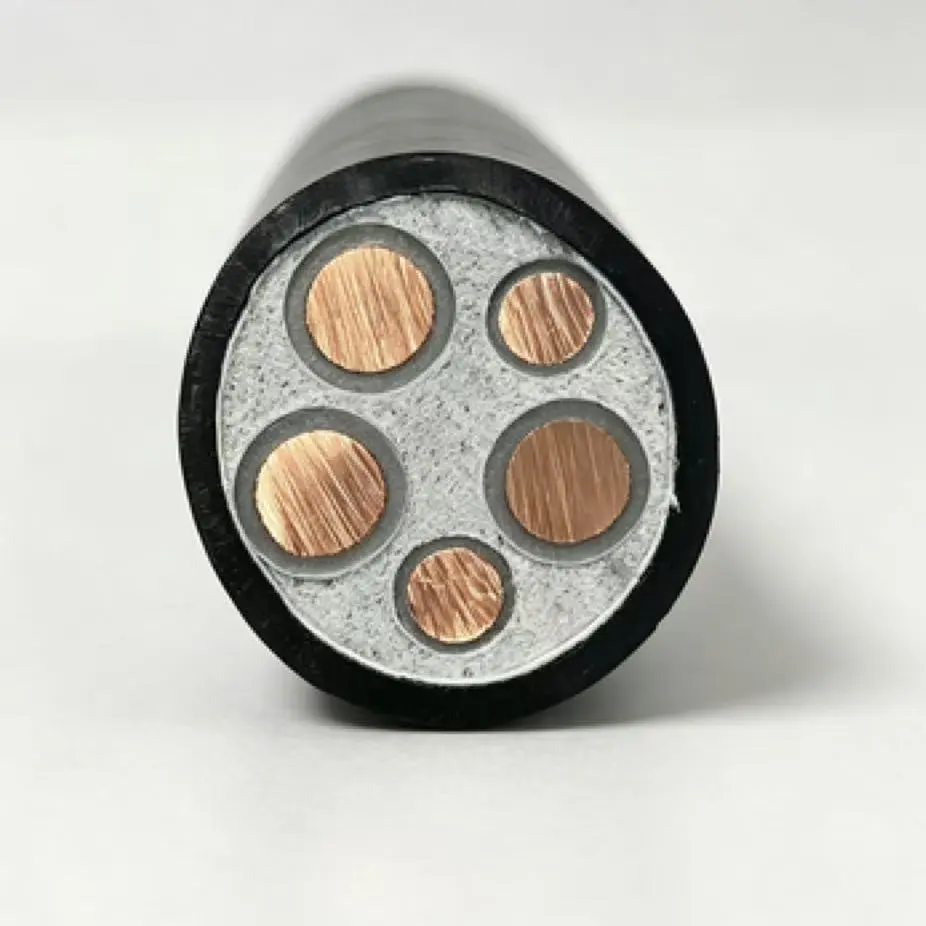

Медный силовой кабель низкого напряжения из сшитого полиэтилена сочетает в себе медные жилы с изоляцией из сшитого полиэтилена (XLPE) для передачи и распределения электроэнергии низкого напряжения. Доступные размеры проводов охватывают общие применения в зданиях, оборудовании и распределительных сетях, при этом одножильные и многожильные проводники включены в перечисленные спецификации. Размер кабеля, метод установки и требования проекта должны быть подтверждены перед производством.
| Номинальное сечение (мм²) | Мин. Проводящие провода | Внешний диаметр проводника (мм) | Толщина изоляции из сшитого полиэтилена (мм) | Прибл. наружный диаметр изоляции (мм) | Макс. сопротивление проводника при 20℃ (Ом/км) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (Б) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (Б) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (Б) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (Б) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |

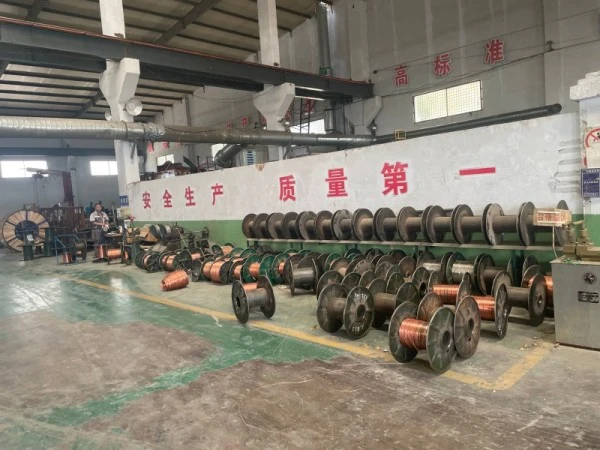

Проводник обеспечивает основной путь прохождения тока по кабелю. Поставляемые спецификации включают как одножильные, так и многожильные конструкции меньшего сечения, тогда как в больших размерах используются многопроволочные многопроволочные проводники. Значения сопротивления проводника при 20 ℃ указаны в технической таблице для проверки технических характеристик.
Сшитый полиэтилен обеспечивает первичную электрическую изоляцию вокруг медного проводника. По сравнению с обычным термопластичным полиэтиленом, сшитый полиэтилен обычно выбирается для силовых кабелей, где требуются более высокие тепловые характеристики и стабильные изоляционные свойства. Фактические пределы рабочей температуры должны соответствовать применимым спецификациям продукта.
Диаметр проводника, толщина изоляции и приблизительный диаметр изоляции зависят от номинального поперечного сечения. Эти значения важны при проверке совместимости кабеля с клеммами, кабелепроводами, кабельными лотками и другими компонентами установки.
Изоляция обеспечивает защиту от обычного обращения при прокладке кабеля. Однако кабель не следует рассматривать как замену специальной гибкой или армированной конструкции, если установка предполагает постоянное движение, сильное механическое воздействие, чрезмерную тянущую силу или другие особые условия.
Комбинация медного проводника и изоляции из сшитого полиэтилена обеспечивает традиционную конструкцию низковольтного силового кабеля для распределения электроэнергии. Перед приемкой необходимо проверить сопротивление проводника, размеры изоляции и требования к выдерживанию напряжения на соответствие применимому стандарту и спецификациям проекта.
Медный силовой кабель низкого напряжения из сшитого полиэтилена можно выбрать в соответствии с электрической нагрузкой, условиями установки и требуемой конструкцией проводника, а не просто выбирать поперечное сечение на основе номинального тока.
Размеры готового кабеля следует проверить на соответствие применимым спецификациям продукта. В соответствии с требованиями испытаний переменного напряжения кабель выдерживает3,5 кВ в течение 5 минутбез разрушения при температуре окружающей среды. Применимая процедура испытаний и критерии приемки должны быть подтверждены соответствием соответствующему стандарту для заказанного кабеля.
Непрерывная идентификация может включать название производителя, модель продукта и номинальное напряжение в соответствии с применимыми требованиями к маркировке. Конкретное содержание маркировки может быть подтверждено перед производством, если кабель поставляется для применения за рубежом или для конкретного проекта.
Проверка может охватывать сопротивление проводника, измерения размеров, состояние изоляции и указанные электрические испытания. Если проект требует протоколов заводских проверок или дополнительной документации по испытаниям, эти требования должны быть подтверждены при размещении заказа.
Кабельные лотки можно использовать для распределения электроэнергии в зданиях, на заводах, в подвалах и подобных сооружениях. Кабели питания и управления должны быть расположены в соответствии с электрической схемой, с достаточным расстоянием для отвода тепла и доступом для осмотра. Опоры, интервалы крепления и разделение кабелей должны соответствовать применимым спецификациям по установке.
При прямом заглублении трасса кабеля, глубина заглубления, состояние почвы и механическая защита должны определяться в соответствии с проектом. При укладке следует избегать острых предметов и чрезмерных механических воздействий. Если установка может подвергаться земляным работам или внешнему воздействию, следует предусмотреть дополнительную механическую защиту.
Монтаж кабелепровода можно использовать для скрытой проводки в перегородках, перекрытиях и других защищенных маршрутах. Внутри кабелепровода не должно быть мусора и острых краев, а натяжение кабеля должно оставаться в допустимых механических пределах. Кабельные соединения должны располагаться в доступных распределительных коробках или распределительном оборудовании, а не внутри скрытых секций кабелепровода.
Высотные вертикальные установки требуют внимания к весу кабеля и способу крепления. Кабели следует поддерживать через соответствующие интервалы, а не позволять их полному весу воздействовать на одну точку соединения. Система крепления также должна предотвращать чрезмерные перемещения и механические нагрузки во время эксплуатации.
При установке на открытом воздухе необходимо учитывать солнечный свет, температуру, влажность, механическую защиту и конструкцию оболочки кабеля. Для прокладки над головой следует предусмотреть соответствующие опоры и зазоры. Если кабель подвергается воздействию условий, выходящих за пределы номинального диапазона применения, может потребоваться альтернативная оболочка или конструкция кабеля.
Перечисленные характеристики варьируются от 1,5 мм² до 400 мм². Меньшие размеры включают одножильные и многожильные проводники, тогда как большие размеры используют многожильные многопроволочные конструкции. Требуемый размер следует выбирать в соответствии с током нагрузки, падением напряжения, методом установки и применимыми электрическими требованиями.

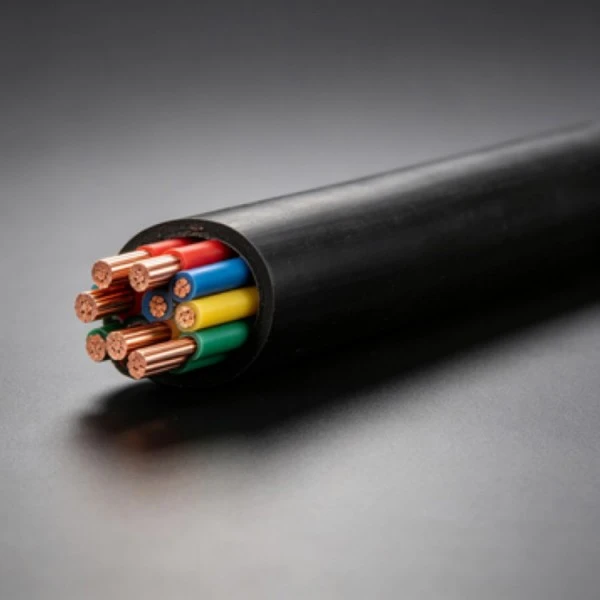

В одножильных проводниках используется один жильный провод, а в многожильных конструкциях используется несколько проводов. Сплошные проводники могут подойти для фиксированной проводки, где гибкость не является основным требованием. Многожильные проводники облегчают работу в тех случаях, когда кабель необходимо проложить вокруг оборудования или по более сложным путям установки.
Укажите сечение провода, конструкцию провода, номинальное напряжение, необходимую длину кабеля, количество, способ монтажа и место доставки. Для проектных заказов также должны быть подтверждены применимые стандарты, инспекционные документы, требования к маркировке и спецификации упаковки.
Нестандартную длину кабеля и идентификационную маркировку можно обсудить в соответствии со спецификацией производства и объемом заказа. Для индивидуальных заказов укажите необходимую длину, допуск, содержание маркировки, метод упаковки и график доставки, чтобы эти детали можно было просмотреть перед производством.
В зависимости от применимого стандарта на продукцию и спецификации покупки проверка может включать сопротивление проводника, измерения размеров, проверки изоляции и испытания на устойчивость к переменному напряжению. Если проект требует определенного отчета о заводских испытаниях или формата проверки, это следует указать до начала производства.
Его можно рассматривать для наружного или подземного применения, если выбранная конструкция и оболочка кабеля подходят для условий установки. Перед подтверждением технических характеристик следует проанализировать состояние почвы, влажность, солнечный свет, механическую нагрузку и температуру установки.
Стандартная конструкция низковольтного силового кабеля не должна автоматически предназначаться для непрерывного волочения, повторяющихся изгибов или скручивающих движений. Для оборудования, отвечающего этим требованиям, обычно требуется гибкая конструкция кабеля, специально предназначенная для мобильных услуг.
Подтвердите модель продукта, поперечное сечение проводника, конструкцию проводника, размеры изоляции, длину кабеля, маркировку и применимый стандарт. В повторяющихся проектах обеспечение единообразия этих спецификаций помогает уменьшить различия между производственными партиями и упрощает входной контроль.
Укажите требуемый размер, конструкцию, длину кабеля, количество, способ установки и место назначения проводника.Цяньчэнможет просмотреть технические требования и подтвердить имеющиеся спецификации и документацию перед началом производства.
