Цяньчэнпоставляет контрольные кабели для систем промышленного контроля, мониторинга оборудования, передачи сигналов и автоматизации. Ассортимент включает в себя многожильные конструкции с медными жилами, изоляцией из сшитого полиэтилена и оболочкой из ПВХ, характеристики которых выбираются в соответствии с номинальным напряжением, поперечным сечением проводника, количеством жил, условиями установки и требованиями применения.
Кабели управления используются для соединения цепей управления, оборудования мониторинга, устройств защиты и компонентов автоматики там, где между компонентами системы необходимо проложить несколько электрических цепей. Их конструкция построена на основе многожильных соединений, контролируемого сопротивления проводника, электрической изоляции и механической защиты, а не более высоких требований к току, обычно связанных с передачей энергии.

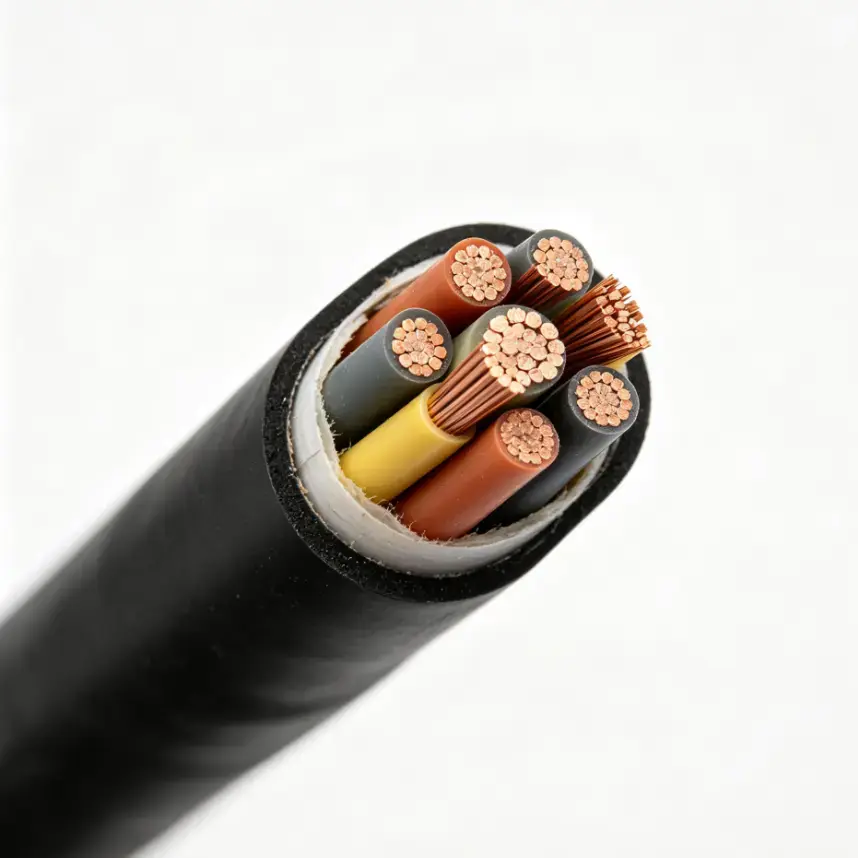

Для подземных систем угольных шахт в соответствующей конструкции используются многожильные проводники из отожженной меди, изоляция из сшитого полиэтилена и огнестойкая оболочка из ПВХ. Медный проводник обеспечивает электрический путь, изоляция разделяет отдельные жилы, а внешняя оболочка защищает кабель от влаги, истирания, сжатия и других условий, которые могут возникнуть при подземной прокладке.
Сечение проводника и количество жил можно выбрать в соответствии с подключаемым оборудованием и схемой управления. Многожильная конструкция позволяет сгруппировать несколько цепей управления или мониторинга в одном кабеле, что упрощает прокладку и идентификацию кабеля в условиях ограниченного пространства для установки.
|
Параметр |
Спецификация |
|
Номинальное напряжение |
450/750 В, настраивается для особых условий работы в горнодобывающей промышленности |
|
Мощность |
Подбор по поперечному сечению проводника и количеству жил. |
|
Сопротивление проводника |
Максимальная стойкость при 20°C строго контролируется в соответствии с действующими стандартами горнодобывающей промышленности. |
|
Сопротивление изоляции |
Высокое сопротивление изоляции благодаря изоляции из сшитого полиэтилена. |
|
Выдерживаемое напряжение |
100% выдерживаемое напряжение и испытание изоляции перед доставкой |
|
Рабочая частота |
50/60 Гц, подходит для промышленных систем управления шахтами. |
|
Параметр |
Спецификация |
|
Материал проводника |
Отожженная медь высокой чистоты |
|
Структура проводника |
Тонкопроволочная гибкая структура |
|
Площадь поперечного сечения |
1,5–10 мм² |
|
Основная спецификация |
2/3/4/7/12/16/24 ядра, настраиваемые |
|
Допуск проводника |
Контролируемые размеры проводников для обеспечения стабильных электрических характеристик |
|
Параметр |
Спецификация |
|
Изоляционный материал |
Сшитый полиэтилен (сшитый полиэтилен) |
|
Материал оболочки |
Огнестойкий, устойчивый к старению ПВХ для горнодобывающей промышленности. |
|
Толщина изоляции |
Стандартная равномерная толщина в соответствии со спецификацией кабеля |
|
Характеристики оболочки |
Износостойкий, устойчивый к давлению, влагостойкий и устойчивый к коррозии |
|
Общий диаметр кабеля |
Определяется количеством жил и сечением проводника |
|
Метод идентификации |
Стандартная цветовая маркировка и цифровая маркировка для установки и идентификации. |
|
Параметр |
Спецификация |
|
Максимальная рабочая температура проводника |
90°С |
|
Температура короткого замыкания |
250°С |
|
Огнестойкость |
Горнодобывающая огнестойкая марка в соответствии с действующими требованиями безопасности угольных шахт. |
|
Защита от помех |
Оптимизированная структура скрутки помогает уменьшить перекрестные помехи в сигнале. |
|
Экологическая адаптивность |
Антивозрастной, влагостойкий и коррозионностойкий для подземных работ. |
|
Механические характеристики |
Гибкая конструкция с устойчивостью к растягивающим и сжимающим напряжениям для сложных маршрутов установки. |
Изделие предназначено для цепей управления и контроля, требующих организованных многожильных соединений в промышленных и подземных условиях. Типичные области применения включают управление электрооборудованием, мониторинг шахт, защиту безопасности, соединение автоматизированных систем и другие схемы управления.
В системах автоматизации угольных шахт кабель может соединять оборудование управления, устройства мониторинга и компоненты защиты. Доступные конфигурации жил позволяют компоновать отдельные цепи в соответствии с компоновкой оборудования, а многожильный медный проводник обеспечивает гибкость, необходимую для практической установки кабеля.
При подземной установке необходимо учитывать влажность, механическое напряжение, истирание, температуру, условия прокладки и применимые требования безопасности в шахтах. Изоляция из сшитого полиэтилена обеспечивает электрическое разделение между проводниками, а оболочка из ПВХ обеспечивает дополнительную защиту от внешних условий, предусмотренных для данного применения.
Выбор кабеля следует начинать с требований подключаемой системы управления. Количество жил обычно определяется количеством независимых цепей, а поперечное сечение проводника следует учитывать вместе с подключенным оборудованием, требованиями к току, расстоянием установки и допустимым падением напряжения.
Для проектов угольных шахт также необходимо проанализировать среду установки до окончательной разработки спецификации. Воздействие влаги, механическая нагрузка, прокладка кабеля, требования к огнестойкости и рабочая температура могут повлиять на соответствующую конструкцию. Указывая необходимое напряжение, количество жил, размер проводника, длину кабеля и условия применения, Цяньчэн помогает подтвердить подходящую конфигурацию.
Цяньчэн контролирует производственный процесс: от подготовки и скрутки медных проводников до экструзии изоляции из сшитого полиэтилена, сборки кабеля, экструзии оболочки из ПВХ и испытаний готового кабеля. Во время производства размеры проводников, толщина изоляции и размеры готового кабеля проверяются на соответствие заданной конструкции, чтобы обеспечить согласованность между производственными партиями.
Электрический контроль охватывает сопротивление проводников, характеристики изоляции и испытания на выдерживаемое напряжение в соответствии с применимыми требованиями к продукции. Готовые кабели проверяются перед отправкой, а техническая документация или протоколы испытаний могут быть подготовлены в соответствии с требованиями проекта.
Этот процесс производства и контроля предоставляет отслеживаемую техническую информацию для рассмотрения спецификаций проекта, планирования установки и входного контроля качества. Конструкция кабеля и требования проверяются перед производством, чтобы уменьшить несоответствие спецификаций поставляемого кабеля предполагаемому оборудованию или условиям установки.
Информацию о соответствующих приложениях для горнодобывающей промышленности см. в наших силовых кабелях для горнодобывающей промышленности и гибких висячих кабелях для горнодобывающей промышленности.
|
Номинальное сечение (мм²) |
Минимальное количество проводов |
Внешний диаметр проводника (мм) |
Номинальная толщина изоляции из сшитого полиэтилена (мм) |
Приблизительный внешний диаметр изоляции (мм) |
Максимальное сопротивление проводника при 20°C (Ом/км), медь |
|
1.5 |
1 |
1,38 ± 0,02 |
0.7 |
2.8 |
12.1 |
|
2.5 |
1 |
1,78 ± 0,02 |
0.7 |
3.2 |
7.41 |
|
4 |
1 |
2,25 ± 0,03 |
0.7 |
3.7 |
4.61 |
|
6 |
1 |
2,76 ± 0,03 |
0.7 |
4.2 |
3.08 |
|
10 |
7 |
3,70 ± 0,05 |
0.7 |
5.1 |
1.83 |
|
16 |
7 |
4,70 ± 0,05 |
0.9 |
6.5 |
1.15 |
|
25 |
7 |
5,90 ± 0,08 |
0.9 |
7.7 |
0.727 |
|
35 |
7 |
6,90 ± 0,08 |
0.9 |
8.7 |
0.524 |
|
50 |
19 |
8,10 ± 0,10 |
1.0 |
10.1 |
0.387 |
|
70 |
19 |
9,70 ± 0,10 |
1.0 |
11.7 |
0.268 |
|
95 |
19 |
11,50 ± 0,12 |
1.1 |
13.7 |
0.193 |
|
120 |
37 |
13,00 ± 0,12 |
1.2 |
15.4 |
0.153 |
