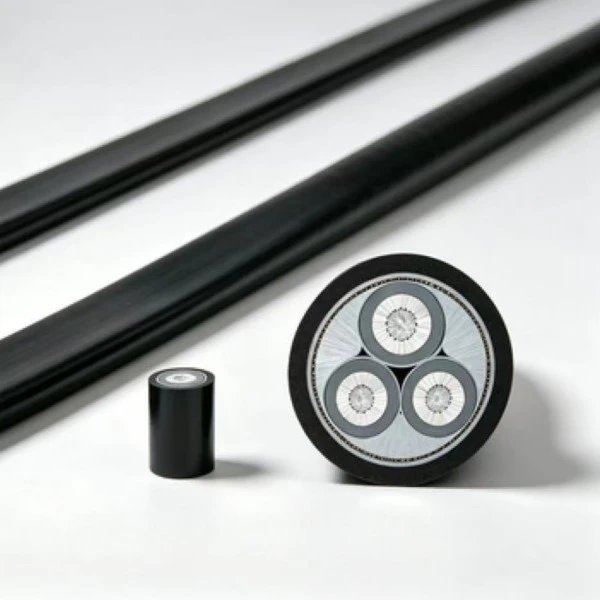

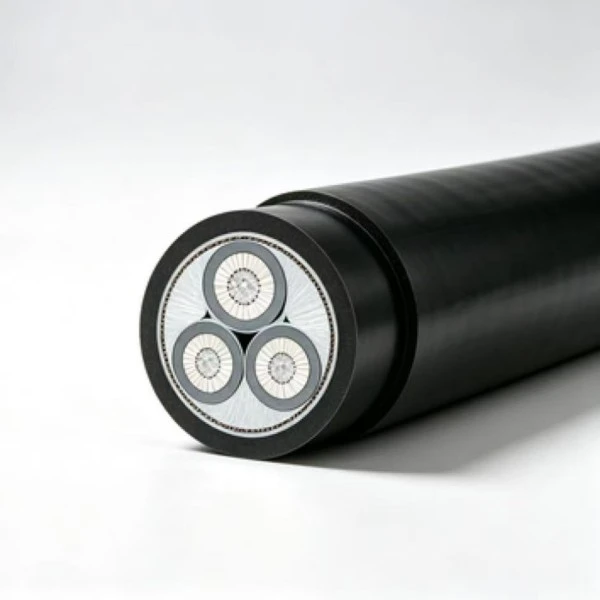

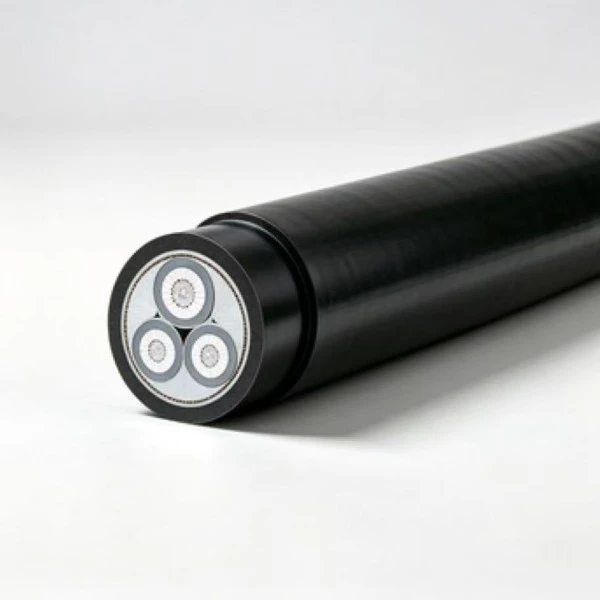

Алюминиевый силовой кабель низкого напряжения из сшитого полиэтилена

В силовом кабеле низкого напряжения из алюминиевого сшитого полиэтилена используются алюминиевые жилы с изоляцией из сшитого полиэтилена для распределения электроэнергии низкого напряжения 0,6/1 кВ. Алюминиевый проводник уменьшает вес кабеля по сравнению с медной конструкцией, а сшитый полиэтилен обеспечивает стабильную электрическую изоляцию при заданной рабочей температуре. Кабель можно сконфигурировать для стационарной прокладки на заводах, в наружных распределительных системах, в кабельных траншеях и в других местах, где условия прокладки соответствуют спецификациям продукта.

Размеры продукта и технические параметры

Тест частичного разряда

Технические характеристики

Радиус изгиба

Для одножильных кабелей допустимый радиус изгиба составляет \(20\times(d+D)\pm5\%\).

Для многожильных кабелей допустимый радиус изгиба составляет \(15\times(d+D)\pm5\%\).

D = Фактический внешний диаметр кабеля (мм)

d = Фактический диаметр проводника (мм)

Температура укладки

Предварительный нагрев обязателен при укладке ниже 0℃. С кабелем следует обращаться и прокладывать его в соответствии с применимой процедурой прокладки при низких температурах, чтобы снизить риск механического повреждения изоляции или оболочки.

Разница в высоте укладки

Ограничений по перепаду высоты вертикальной укладки согласно прилагаемой технической информации нет. При планировании вертикальных маршрутов все равно следует учитывать метод установки, способ крепления и вес кабеля.

Поправочные коэффициенты по токовой нагрузке при различных температурах окружающей среды

Сценарии укладки и применения

Стационарная прокладка внутри помещения в заводских помещениях

Силовой кабель низкого напряжения из алюминиевого сшитого полиэтилена можно использовать для стационарного распределения низкого напряжения внутри заводских цехов, складов и других промышленных зданий. Типичная прокладка включает кабельные лотки и настенные кабельные системы. При выборе сечения проводника следует вместе проверить подключенную нагрузку, способ установки, температуру окружающей среды и необходимое падение напряжения.

Наружная открытая прокладка

При стационарной наружной прокладке кабель можно прокладывать вдоль подходящих конструкций, опор или других опорных систем, если это разрешено спецификациями проекта. Оболочка обеспечивает защиту при обычном воздействии на открытом воздухе, при этом при установке следует учитывать длительный солнечный свет, изменения температуры, влажность и механические нагрузки.

Прокладка в кабельных траншеях и туннелях

Кабельные траншеи и инженерные туннели обеспечивают общие маршруты для стационарных цепей распределения электроэнергии. Установка должна обеспечивать достаточный отвод тепла и обеспечивать соответствующую поддержку и защиту. В закрытых или сгруппированных установках следует учитывать поправочные коэффициенты тока и фактические условия окружающей среды, а не напрямую применять номинальный ток по воздуху.

Прямое захоронение в почве

Прямое захоронение может рассматриваться в тех случаях, когда конструкция кабеля, состояние почвы и механическая защита соответствуют требованиям проекта. Перед установкой следует проанализировать глубину заглубления, дренаж, внешнюю нагрузку и возможность будущих раскопок. Защитные меры могут потребоваться в коррозийной почве или в местах, подверженных значительным механическим воздействиям.

Новые проекты модернизации сельских электросетей

Кабель можно рассматривать для стационарного распределения низкого напряжения при реконструкции сельских электросетей и аналогичных инфраструктурных работах. Алюминиевые жилы уменьшают вес кабеля, что может быть полезно там, где длинные кабельные трассы требуют значительных работ по транспортировке и монтажу. Размер проводника должен соответствовать ожидаемой нагрузке, длине трассы, требованиям к падению напряжения и условиям установки.

Часто задаваемые вопросы

В1: К какому классу напряжения относится кабель? Можно ли использовать его для наружных проектов?

A: Номинальное напряжение составляет 0,6/1 кВ для общего распределения электроэнергии низкого напряжения. В зависимости от условий строительства и проекта методы установки могут включать наружную воздушную прокладку, кабельные траншеи и некоторые виды прокладки под землей. При использовании вне помещений следует учитывать солнечный свет, дождь, температуру, механическую защиту и указанные свойства оболочки.

В2: Каков минимальный радиус изгиба и можно ли прокладывать кабель при низких температурах?

A: Для одножильных кабелей указанное требование к изгибу составляет \(20\times(d+D)\pm5\%\), а для многожильных кабелей — \(15\times(d+D)\pm5\%\. Предварительный нагрев необходим, когда температура окружающей среды при укладке ниже 0℃. Кабель не следует с силой сгибать или тянуть при низких температурах, поскольку ПВХ или другие полимерные материалы оболочки могут стать менее гибкими.

В3: Какие сечения проводников доступны и может ли кабель поставляться нестандартной длины?

A: Прилагаемая техническая таблица охватывает номинальные сечения от 1,5 мм² до 1000 мм². Наличие зависит от требуемой спецификации и графика производства. Требования к обрезке по длине и маркировке кабеля могут обсуждаться при проектных заказах, при этом количество, размер проводника и требуемая дата поставки подтверждаются до начала производства.

Вопрос 4. На что следует обратить внимание при выборе алюминия вместо меди?

Ответ: Алюминий имеет меньшую плотность, чем медь, что снижает вес кабеля и упрощает транспортировку и погрузочно-разгрузочные работы во многих случаях. Материал проводника также имеет более низкую стоимость материала во многих применениях. Однако выбор проводника не должен основываться только на цене материала; Следует проверить допустимую нагрузку по току, падение напряжения, длину трассы, способ подключения и условия установки.

В5: Могут ли быть предоставлены отчеты об испытаниях и техническая документация на английском языке для зарубежных проектов?

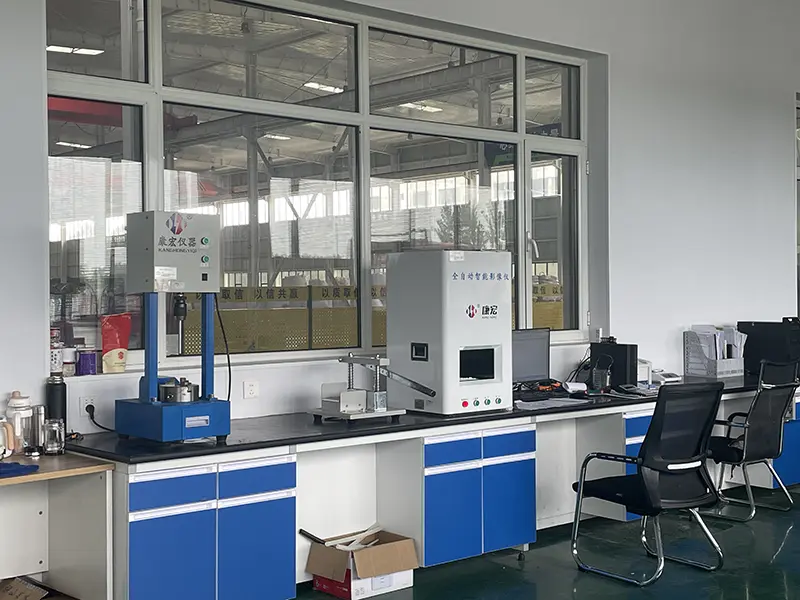

О: Соответствующие записи заводских проверок и документы по электрическим испытаниям могут быть предоставлены в соответствии со спецификацией продукта и требованиями заказа. Документация на английском языке может быть подготовлена, когда это необходимо для проверки зарубежного проекта или таможенной документации. Точные сертификаты, протоколы испытаний и формат документов должны быть подтверждены в соответствии с требованиями рынка назначения и приемки проекта.

Вопрос 6: Требуется ли дополнительная защита при прямом захоронении?

Ответ: Непосредственное захоронение следует производить только в том случае, если конструкция кабеля и условия на месте соответствуют применимым требованиям. Защитные рукава или кабелепроводы можно использовать там, где кабель подвергается сильной почвенной коррозии, высокой влажности, нагрузке транспортных средств, земляным работам или другим механическим рискам. В план установки также следует включить соответствующую глубину заглубления и дренаж.

В7: Что определяет время доставки стандартных и индивидуальных заказов?

О: Время выполнения заказа зависит от сечения проводника, конструкции кабеля, количества заказа, производственной мощности, требований к упаковке и документации. Стандартные спецификации могут предусматривать более короткие графики производства при наличии материалов и мощностей. Индивидуальные или крупносерийные заказы должны быть подтверждены на заводе заранее, чтобы можно было скоординировать производство и отгрузку с графиком проекта.

Вопрос 8: Как температура окружающей среды влияет на допустимую нагрузку кабеля по току?

A: Допустимый ток изменяется в зависимости от температуры окружающей среды, поскольку условия рассеивания тепла изменяются по мере повышения или понижения окружающей температуры. Поэтому при выборе размера проводника и метода установки следует учитывать поправочные коэффициенты, указанные в технической таблице. Группировка кабелей, вентиляция, температура почвы и условия захоронения также могут влиять на фактический допустимый ток.

Для запросов по проекту необходимо предоставить необходимое напряжение, поперечное сечение проводника, длину кабеля, метод установки, условия окружающей среды и количество, чтобы можно было подтвердить соответствующие спецификации и техническую документацию.
