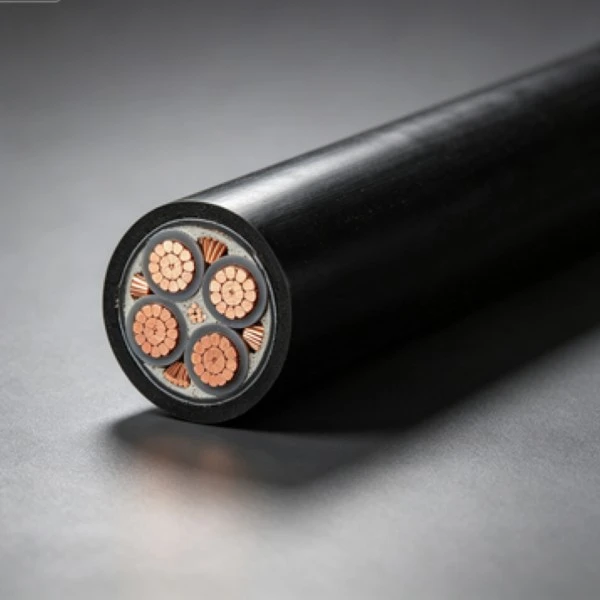

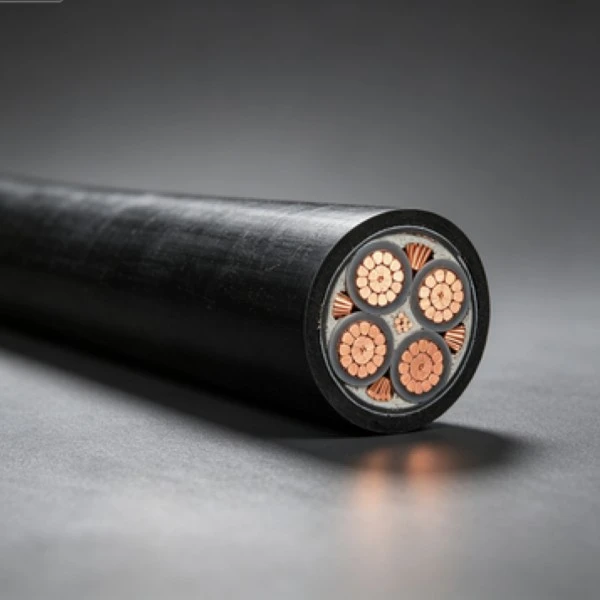

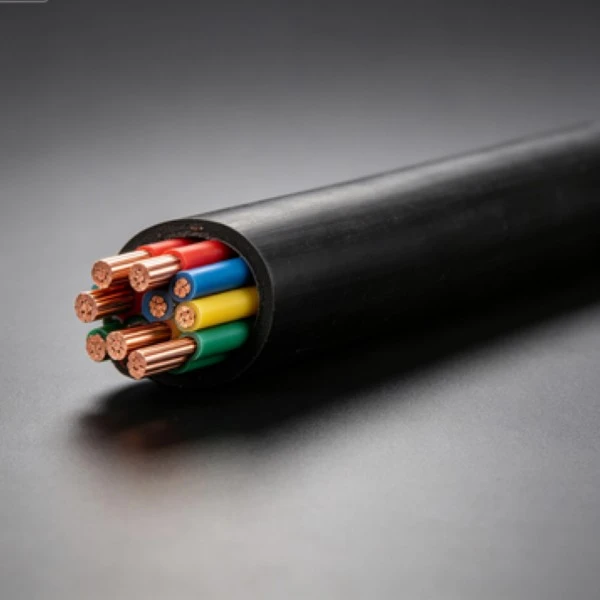

Медный силовой кабель низкого напряжения из ПВХ представляет собой конструкцию силового кабеля низкого напряжения, в которой используются медные жилы с изоляцией из ПВХ. Qiancheng производит этот тип кабеля с различными размерами жил и конфигурациями для распределения электроэнергии в зданиях, подключения оборудования и других стационарных низковольтных цепей. Требуемое сечение проводника, способ установки, длина кабеля и условия эксплуатации должны быть подтверждены перед производством.
Qiancheng может организовать производство в соответствии с требуемым сечением проводника, длиной кабеля, количеством и конструкцией кабеля. Общие размеры проводников охватывают применения: от небольших ответвлений до распределительных сетей с высоким током и низким напряжением. Для проектных заказов спецификации, упаковка, маркировка оболочки и требования к поставке могут быть подтверждены до начала производства.
Доступные характеристики можно выбрать в соответствии с требуемым размером проводника и условиями установки. Отрезка по длине и идентификация оболочки могут обсуждаться для проектов, требующих определенной длины кабеля или идентификационной информации.
Готовые кабели можно проверить на сопротивление проводника, состояние изоляции, соответствие размеров и другие применимые требования. Протоколы проверок и техническая документация могут быть предоставлены в соответствии со спецификацией продукта и требованиями проекта.

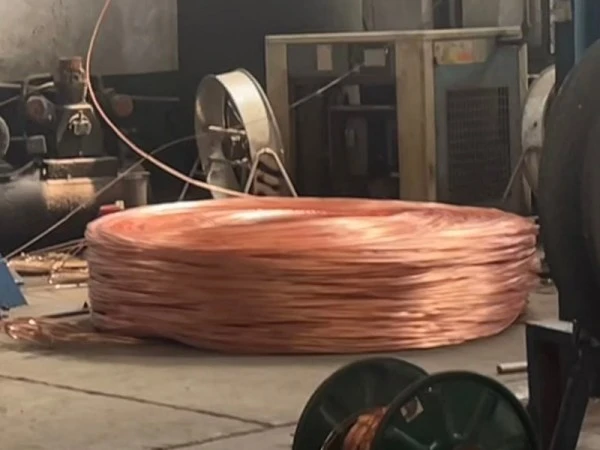

Производственный контроль охватывает обработку проводников, экструзию ПВХ-изоляции и проверку готового кабеля. Ключевые размеры, такие как диаметр проводника, толщина изоляции и внешний диаметр конечного продукта, проверяются на соответствие применимым техническим требованиям для обеспечения согласованности между производственными партиями.
Размер и конструкция проводника должны соответствовать ожидаемой нагрузке, уровню напряжения, методу прокладки, температуре окружающей среды и механическим условиям. Стационарная внутренняя проводка, кабельный канал, соединения оборудования и другие низковольтные приложения могут требовать разных спецификаций, даже если номинальное напряжение одинаковое.
|
Номинальное сечение (мм²) |
Минимальное количество токопроводящих проводов |
Внешний диаметр проводника （мм） |
Номинальная толщина ПВХ-изоляции/мм |
Приблизительный внешний диаметр изоляции/мм |
Максимальное сопротивление проводника при 20 ℃ (Ом/км) медь |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5（Б） |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5（Б） |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4（Б） |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6（Б） |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Медные проводники обеспечивают путь прохождения тока, а изоляция из ПВХ отделяет проводник от окружающей среды. Фактическая допустимая нагрузка по току и допустимая рабочая температура зависят от сечения проводника, способа установки, условий окружающей среды и применимой спецификации кабеля.
Соединения ПВХ могут обеспечивать огнезащитные характеристики в зависимости от выбранного состава материала и применимого стандарта на продукцию. Если в проекте указана конкретная классификация огнестойкости, требуемая марка должна быть подтверждена технической документацией кабеля, а не предполагаться только на основании материала ПВХ.
Изоляция и оболочка из ПВХ обеспечивают защиту от обычного обращения и воздействия окружающей среды, возникающих во время соответствующей установки. При строительстве кабель по-прежнему должен быть защищен от чрезмерного тянущего усилия, острых кромок, смятия и изгиба сверх установленных пределов.
Кабель можно рассматривать для обычных внутренних и наружных низковольтных установок, если выбранная конструкция из ПВХ соответствует условиям окружающей среды. Влажность, температура, солнечный свет, химическое воздействие и механическая нагрузка должны оцениваться при установке за пределами нормальных условий проводки в здании.
Правильный размер проводника, защита цепи и метод установки важны для безопасной эксплуатации. При выборе кабеля следует учитывать ожидаемый ток нагрузки, падение напряжения, температуру окружающей среды, условия группировки и разрешенный метод установки. Скрытая установка также должна соответствовать действующим местным электротехническим нормам.
Медный силовой кабель низкого напряжения из ПВХ может быть предназначен для низковольтных цепей в домах, квартирах и других зданиях, включая осветительные, розетки и ответвленные цепи оборудования. Тип кабелепровода, размер проводника и условия установки должны быть подтверждены в соответствии с электрическим проектом.
Типичные области применения включают магазины, офисы, гостиницы, школы, больницы и другие коммерческие или общественные здания, где требуются низковольтные силовые цепи. Спецификация кабеля должна соответствовать нагрузке цепи, методу прокладки и местным электротехническим требованиям.
Кабель может использоваться для соответствующих временных или постоянных цепей низкого напряжения на строительных площадках, в быстровозводимых зданиях и объектах площадки. Если кабели подвергаются повторяющимся перемещениям, ударам или волочению, вместо этого следует рассмотреть возможность использования конструкции, специально предназначенной для гибкой эксплуатации.
Низковольтные цепи в мастерских, складах, логистических объектах и других объектах легкой промышленности могут использовать этот тип кабеля для освещения, подключения оборудования и распределения электроэнергии. При выборе подходящей оболочки и метода установки следует учитывать пыль, температуру, воздействие масел и химикатов.
Область применения может включать сельские здания, сельскохозяйственные объекты, освещение ферм и другую низковольтную инфраструктуру. На открытом воздухе или во влажных помещениях необходимо уделять внимание защите от влаги, ультрафиолетовому излучению, механической защите и соответствующему методу установки.
Кабель можно использовать в подходящих низковольтных цепях для освещения, оборудования мониторинга и поддержки электрооборудования в населенных пунктах, на парковках, в парках и других муниципальных объектах. Выбранная спецификация должна соответствовать фактической трассе и условиям окружающей среды.
Для зарубежных проектов конструкция кабеля и документация должны быть проверены на соответствие электрическим стандартам и требованиям сертификации, применимым на целевом рынке. Размер проводника, номинальное напряжение, характеристики изоляции и оболочки, упаковка, маркировка и документация по испытаниям могут быть подтверждены перед отправкой.
Кабель также можно рассматривать для подходящего подключения низковольтного оборудования, ответвленных цепей и вспомогательных электрических систем. Применения, связанные с непрерывным движением, высокими механическими нагрузками, высокими температурами или особыми требованиями пожарной безопасности, могут потребовать другой конструкции кабеля.
О: Сечение проводника следует выбирать в соответствии с ожидаемым током нагрузки, допустимым падением напряжения, методом установки, температурой окружающей среды и длиной цепи. Значения, указанные в технической таблице, предоставляют данные о размерах проводников и сопротивлении, но их не следует использовать отдельно для определения допустимого тока для конкретной установки.
О: В технической таблице указаны как одножильные, так и многожильные конструкции для некоторых проводников меньшего сечения, например 1,5 мм², 2,5 мм², 4 мм² и 6 мм². Соответствующая конструкция зависит от требуемой гибкости, метода установки и применимых спецификаций.
A: Типичные объекты проверки могут включать сопротивление проводника постоянному току, состояние изоляции, измерения размеров и испытания на устойчивость к напряжению в соответствии с применимым стандартом на продукцию и спецификацией покупки. Если проект требует особых отчетов об инспекциях или протоколов испытаний, эти требования должны быть подтверждены до начала производства.
О: Зарубежные заказы могут быть проверены в соответствии с требованиями к напряжению рынка назначения, стандарту кабеля, маркировке, упаковке и документации. Применимый стандарт должен быть указан заранее, поскольку требования к низковольтным кабелям различаются на разных рынках.
О: Длина кабеля, идентификационная маркировка и упаковка могут обсуждаться в соответствии со спецификацией производства и количеством заказа. В соответствии с индивидуальными требованиями необходимая информация о маркировке, допуск по длине, метод упаковки и количество поставки должны быть подтверждены перед производством.
A: Укажите необходимое поперечное сечение проводника, конструкцию кабеля, номинальное напряжение, общую длину, количество заказа, применение, метод установки и место доставки. Для проектных заказов также должны быть включены необходимые стандарты, контрольные документы, маркировка оболочки и спецификации упаковки.
Ответ: Стандартные конструкции низковольтных силовых кабелей из ПВХ обычно выбираются в соответствии с указанным методом установки. Если кабель будет подвергаться постоянному перетягиванию, неоднократному изгибу или кручению, следует рассмотреть возможность использования гибкого кабеля, специально предназначенного для мобильной связи.
О: Проверьте модель кабеля, размер проводника, номинальное напряжение, длину кабеля и применимый стандарт в соответствии со спецификациями проекта. При монтаже соблюдайте необходимый радиус изгиба и условия натяжения, а также защищайте кабель от чрезмерного механического воздействия, острых кромок и неподходящего воздействия окружающей среды.
В ценовом предложении на медный силовой кабель низкого напряжения из ПВХ укажите требуемый размер проводника, уровень напряжения, количество, длину кабеля, метод установки и место назначения. Qiancheng может просмотреть спецификацию и подтвердить применимые требования к производству и документации перед размещением заказа.
