Цяньчэн, китайский производитель кабеля, поставкиАлюминиевый круглый провод с изоляцией из ПВХдля стационарного низковольтного распределения электроэнергии и строительной электропроводки. Этот кабель с алюминиевым проводником, изоляцией из ПВХ и защитной внешней оболочкой сочетает в себе легкую конструкцию и практичную электрическую изоляцию. Понимание его спецификаций, требований к установке и эксплуатационных характеристик помогает инженерам, подрядчикам и группам по закупкам выбрать правильный кабель для надежных электрических систем.

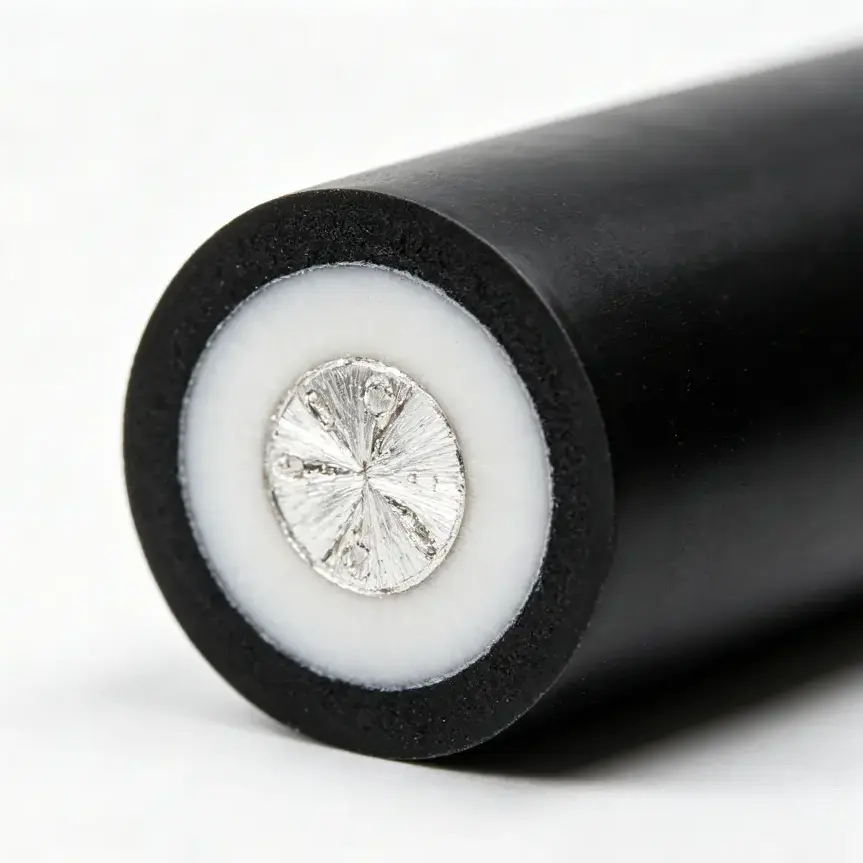

Круглый провод с алюминиевой ПВХ-изоляцией предназначен для стационарных электроустановок, где важными факторами являются вес проводника, защита изоляции и стоимость проекта. Модель BLVV от Qiancheng имеет одножильный алюминиевый проводник с ПВХ-изоляцией и внешней ПВХ-оболочкой, рассчитанный на напряжение 300/500 В. Доступные сечения проводников варьируются от 2,5 мм² до 70 мм² в соответствии с указанными спецификациями. В этом руководстве описываются конструкция кабеля, его технические параметры, основные преимущества, сценарии применения, критерии выбора и меры предосторожности при установке, чтобы помочь покупателям принять обоснованные решения.
Круглый провод с алюминиевой ПВХ-изоляцией представляет собой электрический кабель, в котором в качестве проводящего материала используется алюминий, а в качестве изоляции — поливинилхлорид (ПВХ). В конструкции BLVV, предлагаемой Qiancheng, внешняя оболочка из ПВХ обеспечивает дополнительный защитный слой вокруг изолированного проводника.
Кабель предназначен для стационарных низковольтных электроустановок. Его номинальное напряжение составляет 300/500 В, что делает необходимым правильное применение и соблюдение местных электротехнических правил при выборе его для проекта.
Комбинация алюминия и ПВХ отвечает нескольким практическим требованиям:
Важно отличать данную продукцию от алюминиевых кабелей с изоляцией из сшитого полиэтилена, бронированных силовых кабелей и гибких шнуров. Их электрические характеристики, температурные пределы, механические характеристики и способы установки могут существенно различаться.
Для получения информации о конкретном продукте посетите страницу с описанием круглых проводов Qiancheng с алюминиевой ПВХ-изоляцией.
Рабочие характеристики кабеля зависят от взаимодействия его проводника, изоляции и внешней оболочки. Каждый компонент выполняет свою функцию, и вся конструкция должна соответствовать требованиям предполагаемой установки.
Алюминиевый проводник проводит электрический ток по цепи. По сравнению с медью алюминий легче по объему, что может быть полезно при работе с длинными кабелями или при транспортировке значительных количеств кабеля. Однако алюминий имеет более высокое удельное электрическое сопротивление, чем медь, поэтому при выборе размера проводника необходимо учитывать ток, падение напряжения и условия установки.
Первичная изоляция из ПВХ окружает проводник и обеспечивает электрическое разделение. Его толщина должна соответствовать указанной конструкции кабеля и применимому стандарту на продукцию. Поврежденная изоляция, неподходящие рабочие температуры или неправильная установка могут поставить под угрозу электробезопасность.
Внешняя оболочка из ПВХ обеспечивает дополнительный уровень защиты от обычного механического контакта и воздействия окружающей среды. Хотя ПВХ может обеспечить полезную устойчивость к влаге и истиранию, фактический уровень защиты зависит от состава материала, конструкции кабеля и условий эксплуатации. Не следует автоматически считать, что обычная оболочка из ПВХ обеспечивает устойчивость к ультрафиолетовому излучению, огнестойкость или пригодность для непосредственного захоронения.
Полученная одножильная круглая конструкция предназначена для подходящих применений с фиксированной проводкой, а не для неограниченного использования в любом помещении или на открытом воздухе.
Перед заказом любого электрического кабеля следует просмотреть технические данные. В следующей таблице приведены спецификации BLVV, опубликованные Qiancheng. Значения являются справочными размерами продукта, а не универсальными номиналами для каждого кабеля из алюминия и ПВХ.
| Номинальное сечение | Минимальное количество проводов проводника | Толщина изоляции (мм) | Толщина оболочки (мм) | Максимальный внешний диаметр (мм) | Справочная масса (кг/км) |
|---|---|---|---|---|---|
| 1 × 2,5 мм² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 мм² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 мм² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 мм² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 мм² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 мм² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 мм² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 мм² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 мм² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Важное примечание по спецификации:В опубликованной таблице указано минимальное количество токопроводящих жил для каждого размера. Покупатели должны подтвердить точную конструкцию проводника, применимые стандарты, номинальную рабочую температуру, допустимую нагрузку по току и все необходимые протоколы испытаний у поставщика перед размещением заказа.
Например, внешний диаметр и справочный вес полезны для оценки пространства для прокладки кабеля, транспортных нагрузок и количества материалов. Они не определяют независимо, может ли кабель безопасно нести определенную электрическую нагрузку.
Низкая плотность алюминия является практическим преимуществом в проектах, в которых используется большое количество кабелей. По сравнению с медным проводником эквивалентной электрической функции, алюминиевый проводник подходящего размера может уменьшить вес проводника. При окончательном сравнении веса кабеля необходимо использовать электрически подходящие размеры проводников, а не просто сравнивать равные площади поперечного сечения.
Изоляция и внешняя оболочка выполняют дополняющие друг друга функции. Первичная изоляция обеспечивает электрическое разделение, а оболочка обеспечивает внешнюю защиту. Такое расположение может быть полезно в стационарных установках, где кабель проложен в соответствии с номинальными условиями и защищен от чрезмерных механических напряжений.
Перечисленный диапазон от 2,5 мм² до 70 мм² дает покупателям несколько вариантов удовлетворения различных требований к схеме. Провод меньшего размера может подойти для цепи с относительно низкой нагрузкой, а проводник большего размера можно рассмотреть для более высоких нагрузок или более длинных кабельных трасс. Окончательный выбор должен основываться на инженерных расчетах и применимых нормах.
Варианты стандартного размера могут упростить сравнение спецификаций и планирование материалов. Для проектов, требующих определенной длины, количества, упаковки или вариантов огнестойких материалов, покупатели должны подтвердить наличие и технические требования у Qiancheng перед производством или отправкой.
Эти преимущества наиболее значимы, когда кабель соответствует предполагаемому применению. Никакой материал проводника или изоляционная структура не могут компенсировать неправильный размер, плохие соединения или неподходящие условия установки.
Кабель BLVV компании Qiancheng предназначен для стационарной низковольтной проводки. В зависимости от применимых норм и подтвержденных спецификаций продукта потенциальные области применения включают:
Прежде чем выбирать кабель для наружной установки, проверьте, одобрен ли конкретный состав ПВХ и конструкция кабеля для предполагаемого воздействия. Для прямого захоронения, в средах с высокими воздействиями, в опасных зонах или в приложениях, требующих определенной классификации пожаробезопасности, может потребоваться специально разработанный и соответствующим образом сертифицированный кабель.
Выбор подходящего кабеля требует большего, чем просто соответствие номинальной площади поперечного сечения ожидаемому току. Надежный процесс выбора учитывает всю электрическую цепь и среду ее установки.
Убедитесь, что номинальное напряжение 300/500 В соответствует схеме и применимым электротехническим нормам. Не предполагайте, что кабель подходит для другого класса напряжения только потому, что его физическая конструкция похожа.
Определите ожидаемый ток нагрузки, длину цепи, температуру окружающей среды, метод установки, группировку с другими кабелями и допустимое падение напряжения. Электрическое сопротивление алюминия выше, чем у меди, поэтому прямая замена размера на размер может быть нецелесообразной.
Определите потенциальное воздействие влаги, солнечного света, химикатов, истирания, ударов и тепла. Подтвердите, требуются ли дополнительные кабелепроводы, короба, опоры или механическая защита.
Для алюминиевых проводников требуются клеммы и разъемы, специально подходящие для алюминия. Подтвердите допустимый размер проводника, материал клемм, метод подготовки и момент затяжки. Неправильные подключения могут привести к чрезмерному сопротивлению и перегреву.
Прежде чем подтвердить заказ, запросите технический паспорт, применимые стандарты продукции, документацию по испытаниям, сведения об упаковке и график поставки. Для более крупных проектов убедитесь, что поставляемая маркировка кабеля и документация на партию соответствуют утвержденным спецификациям.
Правильная установка имеет важное значение для достижения надежных электрических характеристик. Даже кабель, изготовленный по правильной спецификации, может стать небезопасным, если он установлен или подключен неправильно.
При подключении алюминиевых проводников к медным проводникам используйте одобренные разъемы, предназначенные для определенного сочетания материалов. Метод подключения должен учитывать совместимость, сопротивление контактов и любые требования к подготовке, указанные производителем разъема.
Для проектов с высокими требованиями пожарной безопасности подтвердите точную классификацию огнестойкости и подтверждающие данные испытаний. Сама по себе оболочка из ПВХ не гарантирует, что кабель соответствует определенному стандарту пожарной безопасности.
В опубликованном описании продукта указано номинальное напряжение 300/500 В. Перед установкой всегда проверяйте маркировку изделия и документацию на соответствие требованиям предполагаемой цепи.
Алюминий имеет меньшую плотность и может уменьшить вес проводника, что полезно при погрузочно-разгрузочных работах и транспортировке. Однако алюминий имеет более высокое удельное электрическое сопротивление, чем медь. Поэтому необходимо тщательно оценить размер проводника, совместимость клемм и требования к установке.
В опубликованной Qiancheng таблице спецификаций BLVV указаны номинальные сечения 2,5, 4, 6, 10, 16, 25, 35, 50 и 70 мм². Подтвердите текущее наличие и любые особые требования к размеру или длине непосредственно у поставщика.
Он может подойти для некоторых применений с фиксированной проводкой вне помещений, если это позволяют технические характеристики продукта и условия установки. Необходимо оценить воздействие прямых солнечных лучей, воздействие воды, температуру и механические повреждения. Не думайте, что все кабели с ПВХ-оболочкой пригодны для длительного воздействия ультрафиолета или прямого захоронения.
Нет. Огнезащитные характеристики зависят от состава конкретного материала, конструкции кабеля и применимого стандарта испытаний. Если требуются огнестойкие характеристики, запросите подтверждение поставляемой версии и подтверждающую документацию по испытаниям.
При выборе следует учитывать ток нагрузки, длину кабеля, падение напряжения, температуру окружающей среды, метод установки, группировку кабелей и местные электрические требования. Квалифицированный проектировщик-электрик должен проверить окончательный размер проводника, а не полагаться только на номинальное поперечное сечение.
Укажите модель кабеля, номинальное напряжение, поперечное сечение проводника, необходимую длину, общее количество, среду установки, применимый стандарт, рынок назначения, требования к упаковке и любые особые требования к производительности. Эта информация помогает поставщику оценить совместимость спецификаций и подготовить более точное предложение.
Круглый провод с алюминиевой ПВХ-изоляцией является практичным вариантом для подходящих стационарных низковольтных установок, где требуется легкий проводник и защитная конструкция с изоляцией и оболочкой из ПВХ. Успешная спецификация зависит не только от цены: номинальное напряжение, размер проводника, совместимость соединений, воздействие окружающей среды и документация о соответствии - все это влияет на долгосрочную работу.
Цяньчэн предоставляет спецификации кабелей BLVV для оценки проекта с указанными размерами проводников от 2,5 мм² до 70 мм². Если вы ищете кабель для здания, завода или проекта распределения электроэнергии, ознакомьтесь с техническими требованиями, прежде чем выбирать окончательную модель. Посетите страницу продукта с круглым проводом из алюминия и ПВХ, чтобы просмотреть доступную информацию, а затемсвязаться с намис необходимыми вам размером, напряжением, количеством, условиями установки и местом доставки. Команда Цяньчэна может помочь вам обсудить подходящие спецификации и детали расценок для вашего проекта.
