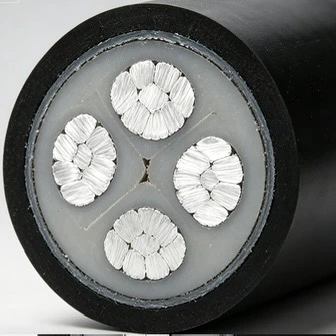

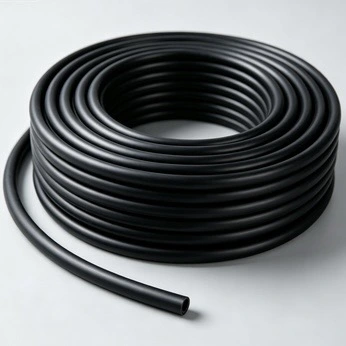

В силовом кабеле низкого напряжения из алюминия, ПВХ FR, используются жилы из алюминия высокой чистоты с огнестойкой изоляцией из ПВХ и внешней оболочкой. Он обеспечивает превосходное соотношение затрат и служит предпочтительным кабелем для контроля затрат на закупки.
Силовой кабель низкого напряжения из алюминия, ПВХ и огнестойкости производится строго в соответствии с национальными стандартами и спецификациями IEC.
Завод может предоставить заводские акты приемки, отчеты о типовых испытаниях третьих сторон и отчеты об испытаниях электрических характеристик. Доступны англоязычные версии для адаптации к таможенному оформлению за рубежом и приемке проекта.
Полная отслеживаемость доступна для каждой партии кабелей. Это помогает зарубежным покупателям беспрепятственно проходить местные аудиты проектов и избегать рисков остановки проекта, вызванных отсутствием квалификации.
|
Номинальное сечение (мм²) |
Толщина изоляции (мм) |
Толщина оболочки (мм) |
Приблизительный внешний диаметр кабеля (мм) |
Сопротивление проводника постоянному току (Ом/км)Al |
Испытательное напряжение (кВ/5мин) |
Допустимая нагрузка в воздухе (А)-Ал |
Допустимая нагрузка в грунте прямого захоронения (A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Кабель изготовлен из огнестойкого модифицированного ПВХ. Он обладает свойством самозатухания при воздействии открытого огня, эффективно сдерживая распространение огня и снижая риск распространения огня.

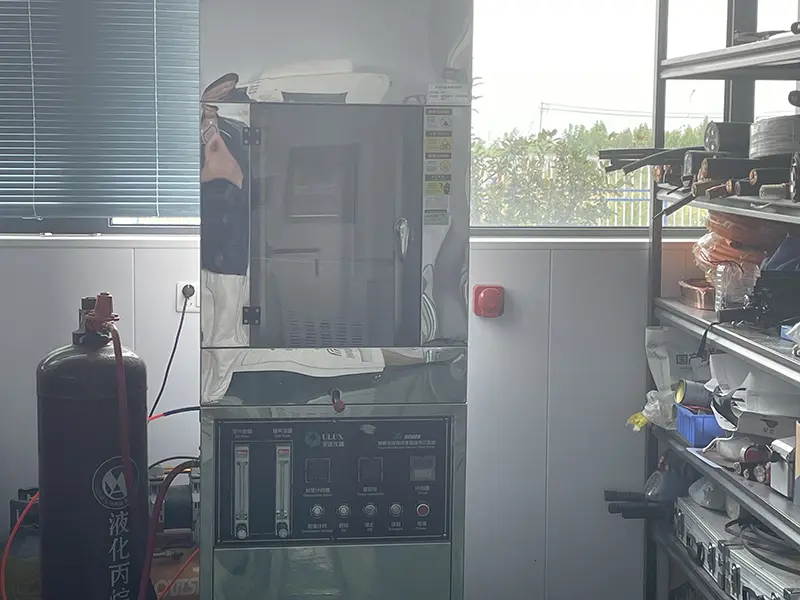

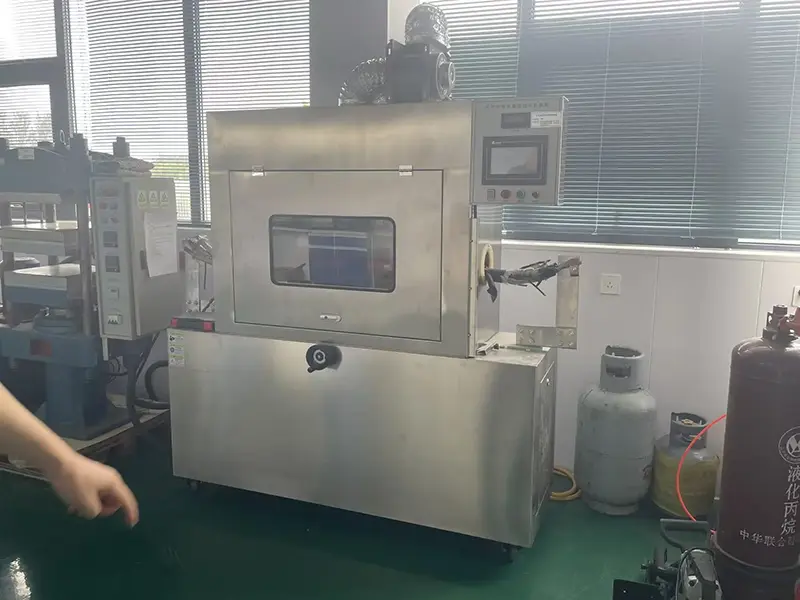

Все готовые кабели проходят испытание на выдерживаемое напряжение промышленной частоты и испытание на сопротивление изоляции. Изоляционный слой обеспечивает стабильную работу и защищает от пробоя и утечки тока.
Проводники могут выдерживать кратковременное воздействие высокой температуры в условиях короткого замыкания, что эффективно снижает опасность возгорания кабеля.
Оболочка кислото-щелочестойка и влагостойка. Он адаптируется к таким сценариям, как прокладка кабелей в траншеях и наружная прокладка над головой, чтобы гарантировать безопасное электроснабжение во время долгосрочной эксплуатации.
Температура окружающей среды при укладке не должна быть ниже 0℃. Во время строительства при низких температурах держите кабели в тепле, чтобы предотвратить охрупчивание и растрескивание оболочки.
Минимальный радиус изгиба кабеля должен быть не менее чем в 10 раз больше внешнего диаметра кабеля. Избегайте царапин внешней оболочки острыми предметами во время сборки и укладки.
Подходит для сценариев стационарной прокладки: внутренние кабельные лотки, кабельные траншеи, наружная подвесная прокладка и мягкое прямое захоронение. Неприменимо при длительном погружении под воду.
Алюминиевые проводники должны быть обжаты клеммами стандартной конструкции, чтобы уменьшить контактное сопротивление соединений и снизить риск перегрева в местах соединений.
Кабель имеет небольшой общий вес. По сравнению с кабелями с медными жилами он снижает затраты на транспортировку и монтаж, а также экономит затраты на логистику и рабочую силу.
Алюминиевый силовой кабель низкого напряжения из ПВХ FR изготовлен из совершенно нового первичного огнестойкого ПВХ-сырья без примеси переработанных отходов.
При стандартных условиях работы и нормированной прокладке расчетный срок службы кабеля может достигать более 20 лет.
Высококачественная изоляция из ПВХ устойчива к старению и ультрафиолетовому излучению, устойчива к растрескиванию и распылению при длительной эксплуатации на открытом воздухе.
Проводник обладает превосходной устойчивостью к электрохимической коррозии, что обеспечивает долгосрочное стабильное электропитание при правильной эксплуатации и обслуживании, тем самым снижая стоимость будущей замены линии.
Поддерживаются большие запасы продукции обычных спецификаций со стабильным сроком выполнения заказа. Приоритетное производство может быть организовано для срочных инженерных проектов.
Поддерживаются индивидуальная маркировка кабеля, индивидуальная внешняя упаковка и услуга обрезки по длине.
Повторная проверка готовой продукции проводится перед отправкой, чтобы минимизировать вероятность утечки несоответствующей продукции.
Упаковочные листы и полный комплект тестовых документов на английском языке могут быть предоставлены вместе с заказами.
После отгрузки доступна постоянная техническая поддержка. Онлайн-ответы, посвященные вопросам выбора, прокладки и монтажа кабеля, помогают облегчить реализацию зарубежных проектов.
Ответ: Силовой кабель низкого напряжения из алюминия, ПВХ и огнестойкости имеет меньший общий вес, чем многие аналогичные конструкции с медными жилами, что упрощает транспортировку, погрузочно-разгрузочные работы и установку кабеля. Алюминий также обычно имеет более низкую стоимость материала, чем медь, что может быть актуально для длинных кабелей и больших объемов проектов. При окончательном выборе проводника следует учитывать допустимую токовую нагрузку, падение напряжения, длину кабеля, метод установки и общую стоимость проекта.
Ответ: Изоляция и оболочка изготовлены из огнестойкого ПВХ. При воздействии внешнего пламени материал предназначен для ограничения распространения пламени и обеспечения самозатухания после удаления источника пламени. Готовые кабели могут подвергаться испытаниям на выдерживаемое напряжение промышленной частоты и сопротивление изоляции для проверки состояния системы изоляции. Защита от короткого замыкания также зависит от сечения проводника, защиты цепи и фактических условий установки.
Ответ: Рекомендуемая температура окружающей среды при укладке обычно не должна быть ниже 0 ℃. Если установка требуется при более низких температурах, следует принять соответствующую теплоизоляцию или другие меры по установке в соответствии с применимой процедурой. Минимальный радиус изгиба составляет не менее 10 наружных диаметров кабеля. Во время установки следует избегать использования острых предметов и чрезмерного тянущего усилия. В зависимости от конструкции и условий площадки кабель можно прокладывать в кабельных лотках, кабельных траншеях, подвесных системах или в некоторых местах под землей. Следует избегать длительного погружения под воду. В соединениях алюминиевых проводников следует использовать совместимые клеммы и соответствующие методы обжатия для контроля контактного сопротивления и температуры соединения.
О: В прилагаемой спецификации указан расчетный срок службы более 20 лет при стандартных условиях укладки и эксплуатации. Огнестойкие материалы ПВХ обеспечивают устойчивость к нормальному старению и воздействию внешних факторов. Фактический срок службы зависит от таких факторов, как воздействие ультрафиолета, колебания температуры, влажность, механическое воздействие и качество установки. При постоянном использовании вне помещений перед установкой необходимо проверить конструкцию оболочки и условия окружающей среды.
Ответ: Применимая спецификация может быть изготовлена в соответствии с соответствующими национальными требованиями и требованиями IEC, указанными для проекта. Протоколы заводских проверок и отчеты об электрических испытаниях могут быть предоставлены в соответствии с заказанной спецификацией. При необходимости техническая документация на английском языке также может быть подготовлена для рассмотрения проекта за рубежом. Если для проекта требуются определенные сертификаты, отчеты третьих сторон или другие документы о соответствии, эти требования должны быть подтверждены перед производством.
О: Маркировка кабеля, внешняя упаковка и нарезка по длине могут быть согласованы в соответствии со спецификацией заказа. Количество образцов может обсуждаться отдельно от обычных производственных заказов, в то время как большие количества могут быть запланированы в соответствии с требуемой спецификацией и производственной мощностью. При срочных требованиях модель кабеля, количество и запрошенная дата поставки должны быть подтверждены заранее, чтобы можно было проверить график производства.
Ответ: Qiancheng Cable может предоставить техническую информацию, касающуюся характеристик кабеля, методов установки, условий прокладки и клеммных соединений. Для заказов за рубежом перед отправкой можно просмотреть документацию на продукцию, требования к упаковке и технические характеристики. Техническое руководство также может быть предоставлено по вопросам, связанным с установкой, на основе фактической модели кабеля и условий применения.
Ответ: Внешняя оболочка из ПВХ обеспечивает устойчивость к влаге и воздействию слабой кислоты или щелочи. Фактическая пригодность зависит от концентрации агрессивной среды, времени воздействия, температуры и условий установки. Для кабельных траншей или мест на открытом воздухе с постоянной влажностью следует также предусмотреть дренаж и механическую защиту. Если почва подвержена сильной кислотно-щелочной коррозии, для дополнительной защиты можно использовать дополнительную защитную гильзу или трубопровод.
