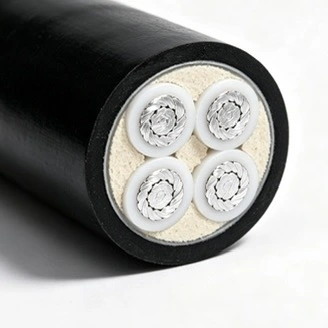

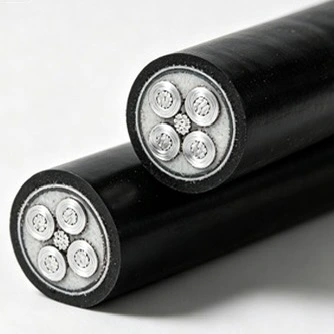

Огнестойкий силовой кабель низкого напряжения Qiancheng из алюминиевого сшитого полиэтилена FR предназначен для распределения электроэнергии низкого напряжения, где огнестойкость, огнестойкость и вес установки необходимо учитывать вместе. В кабеле используется алюминиевый проводник, изоляция из сшитого полиэтилена, огнестойкий слой из слюды и огнестойкая внешняя оболочка для применения в системах электроснабжения зданий, кабельных траншеях, муниципальных сетях и промышленных объектах.
|
Номинальное сечение проводника (мм²) |
Толщина изоляции (мм) |
Толщина оболочки (мм) |
Приблизительный внешний диаметр кабеля (мм) |
Сопротивление постоянного тока алюминиевого проводника (Ом/км) |
Испытательное напряжение (кВ/5 мин) |
Мощность-Al в воздухе (A) |
Ampacity-Al в грунте, закопанном прямым способом (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
В качестве токоведущего материала в проводнике используется алюминий. По сравнению с медным проводником эквивалентной электрической конструкции алюминий позволяет уменьшить массу кабеля, что может быть актуально при длинных кабелях, загрузке кабельных лотков и монтаже. Сечение проводника следует выбирать в зависимости от допустимой нагрузки по току, падения напряжения, условий монтажа и действующего электрического стандарта.
Сшитый полиэтилен обеспечивает первичную электрическую изоляцию вокруг проводника. По сравнению с обычной изоляцией из ПВХ, сшитый полиэтилен обычно выбирается из-за его более высокой допустимой рабочей температуры и устойчивости к термическому старению. Фактическая рабочая температура, условия короткого замыкания и условия эксплуатации должны соответствовать применимым спецификациям продукта и стандартам установки.
Огнестойкий слой на основе слюды встроен в конструкцию кабеля, чтобы помочь сохранить изоляцию и целостность цепи при воздействии определенных условий пожара. Огнестойкость и огнестойкость являются отдельными эксплуатационными характеристиками, поэтому требуемый метод испытаний, продолжительность и критерии приемки должны быть подтверждены в соответствии со спецификациями проекта и доступной испытательной документацией.
Внешняя оболочка обеспечивает механическую защиту и способствует огнестойкости. Его пригодность для установки на открытом воздухе или в траншее зависит от указанного состава оболочки, воздействия ультрафиолета, влажности, температуры и механических условий. Защита установки должна быть предусмотрена там, где кабель подвергается серьезному воздействию окружающей среды или механическому воздействию.
Огнестойкий силовой кабель низкого напряжения из алюминиевого сшитого полиэтилена FR сочетает в себе алюминиевый проводник с изоляцией из сшитого полиэтилена, огнестойким слоем и огнестойкой оболочкой. Такая конструкция позволяет рассматривать электрические, тепловые и противопожарные требования проекта отдельно, а не полагаться на одно свойство материала.
Огнестойкая конструкция предназначена для обеспечения непрерывности цепи в заданных условиях испытаний на огнестойкость. Подтвержденные продолжительность и температура должны быть взяты из соответствующего отчета об испытаниях, а не рассматриваться как общая гарантия эксплуатации для каждого сценария пожара.
Огнестойкость представляет собой способность конструкции кабеля ограничивать распространение пламени при определенных испытаниях. Оно отличается от огнестойкости, которая касается сохранения целостности цепи в течение определенного периода при определенных условиях пожара. Для приемки проекта оба требования должны быть проверены на соответствие применимым стандартам и документам испытаний.
Изоляция из сшитого полиэтилена отделяет проводник от внешних защитных слоев и обеспечивает электрическую изоляцию при нормальной работе. Проверка готового кабеля может включать проверку размеров, сопротивления проводника, испытания изоляции и испытания на устойчивость к напряжению в соответствии с заказанной спецификацией и применимыми требованиями к испытаниям.

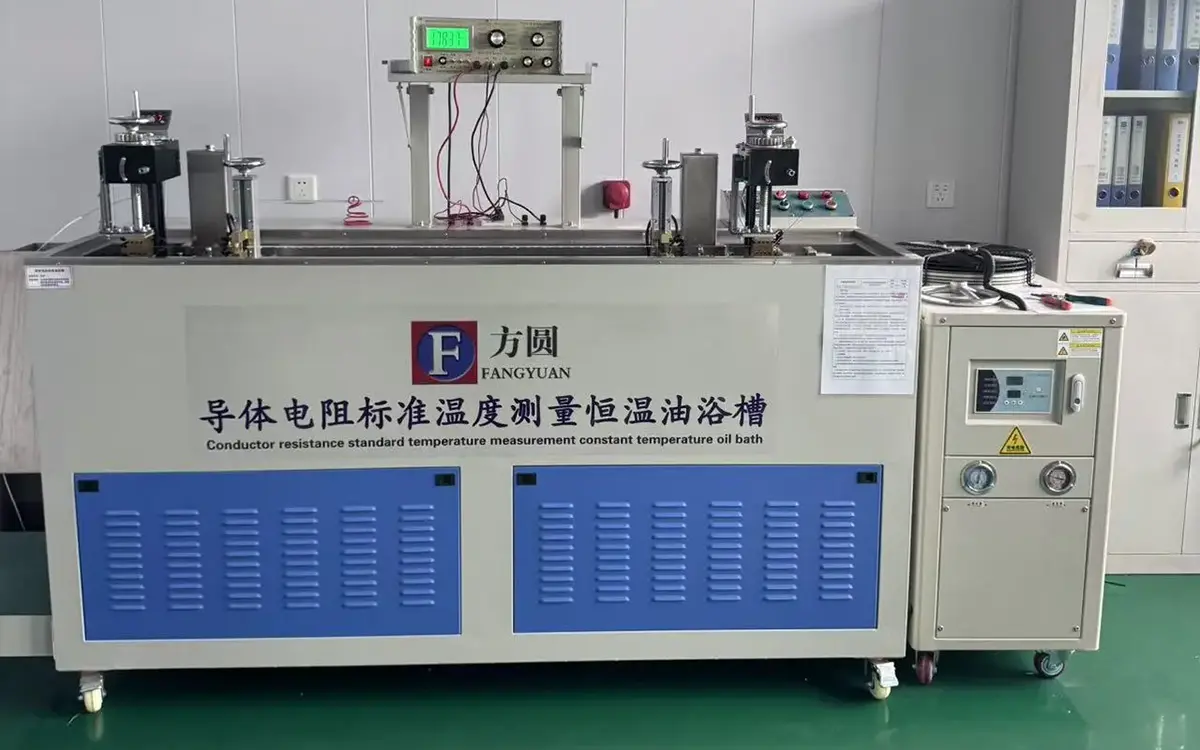

Перед производством кабеля материал алюминиевого проводника следует проверить на требуемые электрические и размерные свойства. Производственные записи и результаты испытаний готового кабеля служат основой для отслеживания партии. Если этого требует проектный контракт, может быть организована заводская проверка или отбор проб третьей стороной в соответствии с согласованным объемом проверки.
При выборе кабеля следует учитывать ток нагрузки, метод установки, температуру окружающей среды, группировку кабелей, падение напряжения и условия короткого замыкания. Значения токов в таблице являются справочными данными для перечисленных конфигураций; Окончательный размер проводника должен быть подтвержден с использованием метода расчета и поправочных коэффициентов, требуемых стандартом проекта.
Для кабелей с изоляцией из ПВХ, оболочкой из ПВХ или безгалогенной огнестойкой оболочкой температура окружающей среды при установке не должна быть ниже 0 ℃. Низкотемпературную установку следует выполнять только в том случае, если это позволяют конструкция кабеля и процедура установки.
|
Элемент |
Одножильный кабель |
|
Многожильный кабель |
|
|
|
Небронированный |
Бронированный |
Небронированный |
Бронированный |
|
Минимальный радиус изгиба при установке |
20Д |
15Д |
15Д |
12Д |
|
Минимальный радиус изгиба вблизи соединительных коробок и клемм (изгиб должен тщательно контролироваться, например, путем формирования направляющих пластин) |
15Д |
12Д |
12Д |
10Д |
После завершения прокладки кабеля необходимо провести испытание на устойчивость к напряжению в течение 15 минут при испытательном напряжении 3,5 кВ.
Огнестойкий силовой кабель низкого напряжения из алюминиевого сшитого полиэтилена FR можно рассматривать для низковольтного пожаробезопасного распределения электроэнергии в больницах, школах, коммерческих зданиях, промышленных объектах, муниципальных трубопроводных сетях и аналогичных проектах. Выбор должен основываться на требуемой нагрузке, напряжении, способе установки, условиях окружающей среды и требованиях противопожарной безопасности.
Подходит для низковольтных силовых цепей, установленных в кабельных лотках внутри помещений, где требования пожарной безопасности являются частью проектной спецификации. При установке следует учитывать расстояние между опорами кабелей, их группировку и рассеивание тепла.
Кабель можно использовать для наружной прокладки над головой и в кабельных траншеях, если конструкция оболочки и условия окружающей среды подходят. Перед установкой необходимо оценить воздействие ультрафиолетового излучения, влажность, изменения температуры и механическую защиту.
Можно рассмотреть возможность легкого прямого захоронения, если это позволяют конструкция кабеля и требования проекта. Перед утверждением метода установки следует оценить состояние почвы, влажность, коррозию, глубину залегания и механическую защиту.
Длительная прокладка под водой запрещена. Для мест с постоянным воздействием воды, сильным химическим загрязнением, исключительными механическими нагрузками или другими особыми условиями следует выбирать конструкцию кабеля, специально разработанную для таких условий.
Qiancheng ведет учет производства и контроля производства кабелей и испытаний готовой продукции. В зависимости от конфигурации продукта и требований проекта документация может включать спецификации продукта, протоколы заводских испытаний, результаты испытаний на устойчивость к напряжению, отчеты об испытаниях на огнестойкость и информацию об отслеживании партии.
Для экспортных проектов клиенты могут заранее предоставить требуемый размер проводника, длину кабеля, метод установки, требования пожарной безопасности и применимые стандарты. Эта информация помогает определить подходящую конструкцию кабеля и пакет документации перед началом производства.
Посещения фабрик клиента, согласованные процедуры проверки и отбор проб независимой третьей стороной могут быть организованы, если того требует контракт. Резка по длине и маркировка поверхности также могут обсуждаться в соответствии со спецификацией заказа.
О: Алюминий уменьшает массу проводника по сравнению с медью при сопоставимых условиях электрического проектирования. Фактическая разница в весе и стоимости кабеля зависит от размера проводника, конструкции кабеля, метода установки и требований проекта. Выбор проводника не должен основываться только на весе.
Ответ: Слой слюды действует как огнестойкий барьер вокруг проводника. При квалифицированном испытании на огнестойкость оно помогает поддерживать электрическую изоляцию и целостность цепи в течение указанной продолжительности испытания. Подтвержденные характеристики следует брать из соответствующего протокола испытаний.
Ответ: Сшитый полиэтилен обычно выбирается там, где требуются более высокие рабочие температуры и устойчивость к термическому старению. Выбор подходящей системы изоляции зависит от уровня напряжения, условий окружающей среды, метода установки и применимого стандарта.
О: При выборе следует учитывать ток нагрузки, метод установки, температуру окружающей среды, группировку, падение напряжения и условия короткого замыкания. Значения токовой нагрузки, указанные в таблице технических характеристик, следует использовать вместе с применимыми расчетными и поправочными коэффициентами.
A: При монтаже минимальный радиус изгиба составляет 20D для небронированного одножильного кабеля, 15D для бронированного одножильного кабеля, 15D для небронированного многожильного кабеля и 12D для бронированного многожильного кабеля. Вблизи соединительных коробок и клемм указаны значения 15D, 12D, 12D и 10D соответственно.
О: В соответствии с требованиями к установке, испытание на устойчивость к напряжению должно быть проведено после прокладки под напряжением 3,5 кВ в течение 15 минут. Фактическая процедура испытаний должна соответствовать применимым спецификациям проекта и требованиям безопасности.
Ответ: Возможна установка на открытом воздухе, прокладка в кабельных траншеях и легкое прямое захоронение, если подходящие условия окружающей среды и условия установки. Длительное погружение под воду запрещено. Перед установкой необходимо оценить воздействие ультрафиолетового излучения, влажность, состояние почвы и механическую защиту.
О: В зависимости от конфигурации продукта и контракта, доступные документы могут включать спецификации продукта, протоколы заводских испытаний, результаты испытаний на устойчивость к напряжению, отчеты об испытаниях на огнестойкость и записи отслеживания партии. Необходимая документация должна быть подтверждена перед производством.
