Для низковольтных цепей, которые должны оставаться под напряжением во время определенного воздействия огня, огнестойкий силовой кабель из алюминия и ПВХ сочетает в себе алюминиевый проводник с электрической изоляцией, специальный огнестойкий слой и защитную оболочку из ПВХ. Предназначен для аварийного электрораспределения и других цепей с установленными требованиями пожарной безопасности.
Диапазон охватывает размеры проводников от 1,5 мм² до 1000 мм², при этом приводятся электрические данные по сопротивлению проводника, выдерживаемому напряжению и токовой нагрузке при различных условиях установки. Окончательный выбор кабеля зависит от нагрузки цепи, длины трассы, способа монтажа, допустимого падения напряжения и применимых требований пожарной безопасности.
|
Номинальное сечение (мм²) |
Толщина изоляции (мм) |
Толщина оболочки (мм) |
Приблизительный внешний диаметр кабеля (мм) |
Сопротивление проводника постоянному току (Ом/км)Al |
Испытательное напряжение (кВ/5мин) |
Допустимая нагрузка в воздухе (А) (А)-Ал |
Допустимая нагрузка в грунте прямого захоронения (A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |

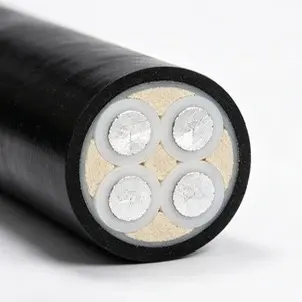

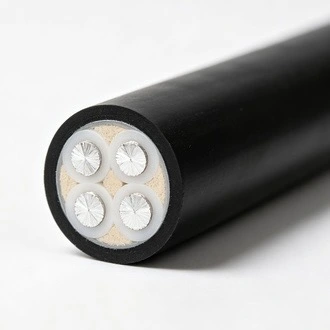

Кабель состоит из четырех функциональных слоев, которые работают вместе при нормальной работе и в определенных условиях испытаний на огнестойкость. Алюминиевый проводник несет электрическую нагрузку, а изоляция обеспечивает электрическое разделение. Специальный огнестойкий слой помогает защитить цепь при воздействии высокой температуры, а оболочка из ПВХ образует внешнюю защитную поверхность.
В качестве проводника с током используется алюминий. Его более низкая плотность по сравнению с медью может влиять на вес кабеля и удобство обращения с ним, особенно на длинных кабельных трассах. Однако алюминиевые проводники требуют соответствующего размера и совместимых оконечных компонентов. Перед выбором сечения проводника следует учитывать допустимую токовую нагрузку, падение напряжения и условия установки.
Огнестойкий слой предназначен для обеспечения тепловой защиты жилы электрооборудования при установленном огневом воздействии. Его функцию следует отличать от огнестойкости: огнестойкие материалы в первую очередь предназначены для ограничения распространения пламени, тогда как огнестойкие конструкции кабеля оцениваются для поддержания работы цепи в определенных условиях испытаний на огнестойкость.
Изоляция обеспечивает необходимое электрическое разделение вокруг проводника, а оболочка из ПВХ защищает готовый кабель от нормального внешнего контакта во время транспортировки и установки. Толщина изоляции и оболочки, показанная в таблице, зависит от размера проводника и является частью размерной спецификации кабеля.
Для силовых цепей, связанных с пожаром, характеристики кабеля нельзя оценить только по огнестойкости. Электрическую непрерывность, состояние изоляции, сопротивление проводника и применимые условия испытаний на огнестойкость необходимо рассматривать вместе. В поставляемых данных изделия указано испытательное напряжение 3,5 кВ/5 мин и указаны отдельные значения силы тока для установки в воздухе и в грунте.
В предоставленной информации о продукте указаны характеристики огнестойкости в течение 90 минут в условиях испытания при температуре 750 °C. Это значение следует понимать как результат испытания, связанный с указанной конструкцией кабеля и методом испытаний, а не как универсальное утверждение о том, что кабель будет сохранять мощность в течение одного и того же времени при каждом реальном пожаре. Утверждение проекта должно основываться на применимом отчете об испытаниях и местных требованиях пожарной безопасности.
Сопротивление проводника постоянному току указано в технической таблице для соответствующих размеров алюминиевых проводников. Значения токовой нагрузки приводятся отдельно для установки в воздухе и в грунте, поскольку рассеяние тепла меняется в зависимости от условий установки. Фактический размер кабеля также может потребовать учета температуры окружающей среды, группировки кабелей, условий прокладки, длины трассы и допустимого падения напряжения.
Указанное значение 3,5 кВ/5 мин соответствует указанному испытательному напряжению и продолжительности в поставляемых данных продукта. Испытание выдерживаемым напряжением используется для проверки системы изоляции в определенных условиях испытаний. Документация на продукт и применимые производственные стандарты должны быть проверены при подаче кабеля на утверждение проекта.
Выбор кабеля следует начинать с электрической нагрузки, а затем сверять его с реальными условиями установки. Для аварийных и противопожарных цепей перед заказом кабеля также следует определить требуемую продолжительность огнестойкости и применимые требования к конструкции.
Номинальное сечение следует выбирать в зависимости от рабочего тока, падения напряжения и условий монтажа. Для цепей на большие расстояния падение напряжения может стать важным определяющим фактором, даже если токовая нагрузка проводника достаточна. Таким образом, окончательный выбор должен основываться на всей конструкции схемы, а не только на токовой нагрузке.
При установке в кабельных лотках или других открытых трассах на допустимый ток могут влиять рассеяние тепла, расстояние между кабелями, температура окружающей среды и количество загруженных кабелей. Значения пропускной способности воздуха в таблице представляют собой справочные данные о продукте и должны применяться вместе с соответствующим стандартом установки.
При прямом захоронении или прокладке кабеля в подземной траншеи следует учитывать температурные условия почвы, глубину прокладки, расстояние между кабелями, дренаж и механическую защиту. Значения токовой нагрузки при прокладке под землей, приведенные в таблице, являются справочными значениями для конкретной установки и не должны рассматриваться как замена расчетов кабеля для конкретного проекта.
Алюминиевые проводники следует подключать с помощью клемм, наконечников или соединителей, подходящих для алюминиевых проводников и указанной электрической нагрузки. Правильная подготовка и сжатие проводника важны в месте соединения, поскольку неправильно подготовленная заделка может создать дополнительное контактное сопротивление и местный нагрев.
Огнестойкий силовой кабель из алюминия и ПВХ может использоваться в низковольтных распределительных цепях, где продолжение электроснабжения в определенных условиях пожара является частью требований проекта. Типичные области применения включают отдельные цепи аварийного электропитания, электрические нагрузки, связанные с пожаром, общественные здания, промышленные объекты и подземные распределительные сети.
Кабель можно использовать для определенных цепей аварийного электропитания, где кабельная система должна поддерживать работу цепи в течение определенного периода времени во время воздействия пожара. Требуемый уровень огнестойкости должен быть подтвержден проектом и действующими местными нормами.
Приложения могут включать отдельные силовые цепи в больницах, школах, коммерческих зданиях и других объектах, где установлены аварийные электрические системы. Необходимость конкретной конструкции кабеля зависит от конструкции здания, противопожарной стратегии и применимых электрических и противопожарных норм.
На заводах и промышленных объектах кабель можно использовать для аварийного распределения, противопожарного оборудования и других низковольтных цепей, где указаны алюминиевый проводник и определенные требования к пожаробезопасности. Размер кабеля должен соответствовать электрической нагрузке и маршруту установки.
Доступные провода большего сечения можно рассмотреть для подземных распределительных трасс и кабельных траншей, где конструкция установки допускает такую конструкцию кабеля. Перед установкой необходимо проверить условия захоронения, механическую защиту и рассеивание тепла.

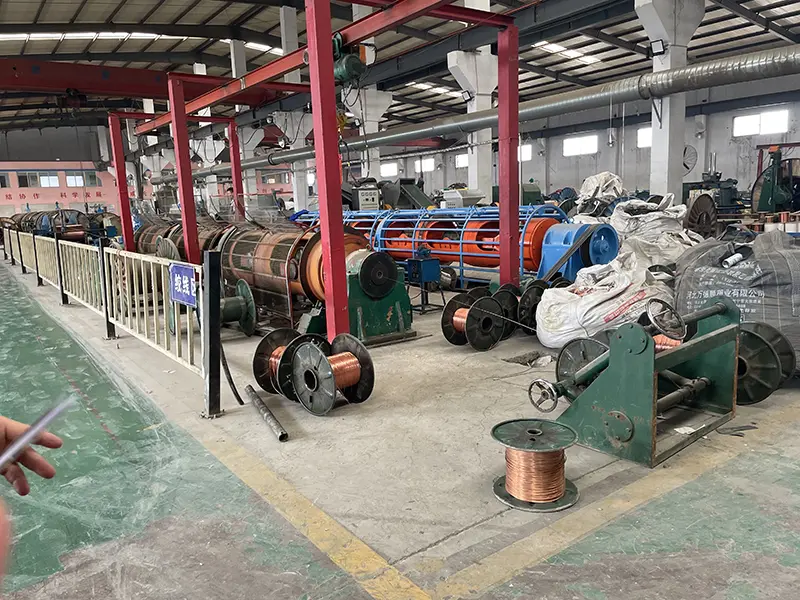

Qiancheng Cable располагает собственными цехами по производству кабелей и испытательными лабораториями. Производственный процесс включает обработку проводников, экструзию изоляции, нанесение огнестойкого слоя и экструзию внешней оболочки. Соответствующие записи о производстве и проверке обеспечивают основу для контроля размеров и электрических характеристик готового кабеля.

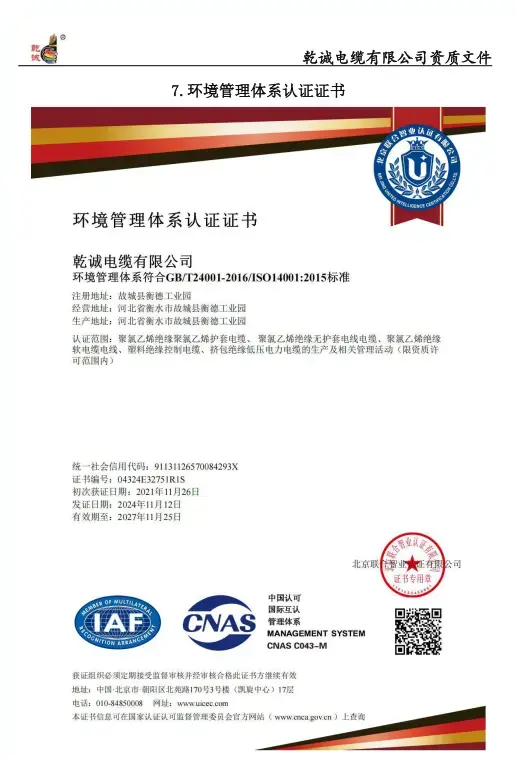

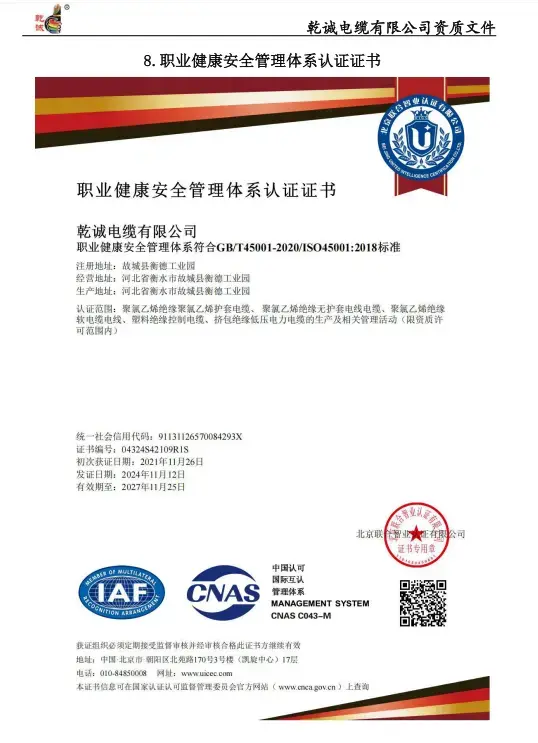

Qiancheng Cable имеет национальную лицензию на производство промышленного кабеля, а также сертификаты управления качеством ISO9001, экологического менеджмента ISO14001 и сертификаты ISO45001 по охране труда и технике безопасности. Эти документы предоставляют информацию о системах производства и управления компании, и их можно просмотреть во время квалификации поставщика.
При закупке проекта кабель следует проверять на соответствие фактическим спецификациям по электрической и пожарной безопасности, а не выбирать только по названию продукта. При запросе ценового предложения или технической документации полезна следующая информация: требуемое сечение проводника, рабочее напряжение, ток нагрузки, длина кабеля, метод установки, условия окружающей среды или почвы, группировка кабелей, допустимое падение напряжения и необходимые условия испытаний на огнестойкость.
Если кабель подается для строительного проекта, покупатель также может запросить для проверки соответствующие технические данные, документацию по испытаниям и квалификационные сертификаты. Это позволяет проверить выбранные требования к конструкции и испытаниям перед производством и установкой.
Огнестойкость предполагает способность кабельной цепи продолжать работу в течение определенного периода времени в определенных условиях испытаний на огнестойкость. Огнестойкость в основном касается ограничения распространения пламени по кабелю. Кабель может обладать огнезащитными свойствами, но не классифицироваться по таким же характеристикам огнестойкости.
Алюминий обеспечивает возможность использования проводников с меньшей плотностью для распределения электроэнергии низкого напряжения. Это может быть актуально там, где важны вес кабеля и обращение с ним. Поскольку алюминий имеет отличные от меди электрические характеристики и характеристики подключения, размеры проводников и компоненты для подключения следует выбирать соответствующим образом.
В предоставленной информации о продукте указано 90 минут при условиях испытания при 750 °C. Это относится к определенным условиям испытаний для указанной конструкции кабеля. Это не следует интерпретировать как гарантию одинаковой производительности схемы при каждом реальном пожаре, поскольку фактические результаты зависят от установки, воздействия огня и применяемого метода испытаний.
При выборе следует учитывать ток нагрузки, падение напряжения, длину кабеля, способ установки, условия окружающей среды, группировку кабелей и требуемый уровень пожарной безопасности. Значения токовой нагрузки, указанные в таблице, представляют собой справочные данные для установки в воздухе и в грунте.
Данные о продукте включают значения допустимой нагрузки для грунта, закопанного непосредственно. Фактическая пригодность по-прежнему должна быть подтверждена с учетом конструкции кабеля, условий захоронения, механической защиты, тепловых характеристик почвы и применимых требований к установке.
Клемма или разъем должны подходить для алюминиевых проводников и указанной нагрузки. Правильная подготовка и сжатие проводника важны для поддержания надежного электрического соединения и предотвращения чрезмерного контактного сопротивления или локального нагрева.
В зависимости от требований проекта для оценки поставщика и продукта могут быть предоставлены технические данные, документация по испытаниям продукции и квалификационные сертификаты компании. Для применений, связанных с пожаром, перед утверждением необходимо просмотреть соответствующую документацию по испытаниям на огнестойкость вместе со спецификациями проекта.
