Огнестойкий силовой кабель низкого напряжения Qiancheng из алюминия, ПВХ FR предназначен для распределения электроэнергии низкого напряжения, где требуются огнестойкие и огнестойкие характеристики. Конструкция алюминиевого проводника может использоваться в зданиях, цепях аварийного электроснабжения, промышленных объектах и других проектах, где вес проводника, условия установки и требования пожарной безопасности необходимо учитывать вместе.
|
Номинальное сечение проводника (мм²) |
Толщина изоляции (мм) |
Толщина оболочки (мм) |
Приблизительный внешний диаметр кабеля (мм) |
Сопротивление постоянного тока алюминиевого проводника (Ом/км) |
Испытательное напряжение (кВ/5 мин) |
Мощность-Al в воздухе (A) |
Ampacity-Al в грунте, закопанном прямым способом (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
В кабеле используется алюминиевый проводник для передачи энергии низкого напряжения. Алюминиевая конструкция может уменьшить вес проводника по сравнению с медным при эквивалентной площади поперечного сечения, но при выборе проводника следует также учитывать сопротивление, допустимый ток, падение напряжения, метод подключения и условия установки. Значения в технической таблице служат отправной точкой для выбора кабеля на уровне проекта.
Огнестойкая конструкция предназначена для поддержания непрерывности цепи в заданных условиях испытаний на огнестойкость. Требуемый уровень огнестойкости должен быть подтвержден действующим стандартом на продукцию и проектной спецификацией. Огнестойкость и огнестойкость являются разными эксплуатационными характеристиками и должны оцениваться с использованием соответствующих требований к испытаниям.
Для изоляции и внешней оболочки в указанной конструкции используется огнестойкий ПВХ. Его роль заключается в ограничении распространения пламени в определенных условиях испытаний. Фактический уровень производительности следует проверять с помощью соответствующего отчета об испытаниях продукта, а не делать выводы только по названию материала.
Толщина изоляции и оболочки увеличивается с увеличением площади поперечного сечения проводника в соответствии со спецификацией изделия. Эти размеры влияют на общий диаметр кабеля, пространство для установки и требования к механической защите, поэтому окончательный размер кабеля следует сверять с имеющимся лотком, кабелепроводом или траншеей.
Qiancheng производит кабель путем обработки жил, нанесения огнестойкого слоя, экструзии изоляции и экструзии оболочки. Проверка производства может включать проверку сопротивления проводника, проверку размеров, характеристик изоляции и соответствующие испытания на огнестойкость в соответствии с согласованной спецификацией.
Перед обработкой поступающие проводники и изоляционные материалы проверяются на соответствие применимым производственным требованиям. Сопротивление алюминиевого проводника и постоянство размеров являются важными критериями контроля качества, поскольку они напрямую влияют на электрические характеристики и соответствие готового кабеля.
Обработка проводников, нанесение огнезащитного слоя и параметры экструзии контролируются на производстве. Толщина изоляции и оболочки проверяются в соответствии со спецификацией продукта, чтобы уменьшить различия в размерах между производственными партиями.
Записи о производстве и проверке могут быть связаны с соответствующей идентификацией партии кабеля и катушки. Для инженерных заказов необходимые документы проверки, протоколы испытаний и информация о катушках могут быть согласованы до начала производства для поддержки подачи и приемки проекта.
Заводская проверка третьей стороной, отбор проб или испытания под свидетелем могут быть организованы, если этого требует спецификация покупки. Объем проверки должен быть подтвержден заранее, чтобы были доступны соответствующие образцы, испытательное оборудование и производственные записи.
Огнестойкая конструкция предназначена для цепей, в которых сохранение электрической функции при определенном воздействии огня является частью требований проекта. Требуемая продолжительность испытания, температура пламени, механические условия и критерии целостности цепи должны быть подтверждены на основе применимого стандарта и проектной спецификации.
Огнезащитные характеристики связаны с ограничением распространения пламени вдоль кабеля в определенных условиях испытаний. IEC 60332 охватывает испытания электрических и оптоволоконных кабелей в условиях пожара, включая методы вертикального распространения пламени для отдельных кабелей и сгруппированных кабелей.
Для проектов с требованиями приемки пожарной безопасности в соответствующем отчете об испытаниях должна быть указана конструкция испытуемого кабеля, размер проводника, метод испытания и результат. Это более полезно для технической проверки, чем полагаться только на общие описания, такие как огнестойкость или огнестойкость.
Для низковольтных кабелей, необходимых для поддержания целостности цепи во время пожара, стандарт IEC 60331 предоставляет методы испытаний в определенных условиях пожара. Различные части стандарта применяются в зависимости от диаметра кабеля и схемы испытаний, поэтому точный метод испытаний должен соответствовать конструкции кабеля и требованиям проекта.

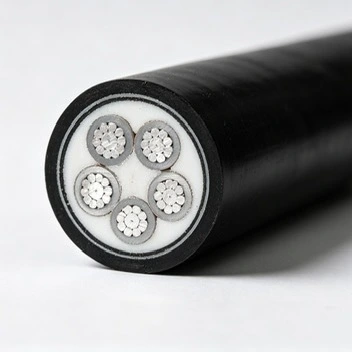

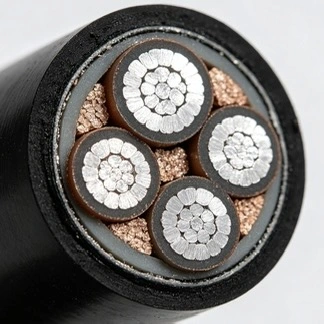

Конструкция кабеля сочетает в себе алюминиевую жилу, огнестойкий слой, изоляцию и внешнюю оболочку. Каждый слой выполняет свою функцию, поэтому при выборе следует учитывать всю конструкцию, а не только материал проводника.
Проводник обеспечивает электрический путь для низковольтной цепи. Площадь поперечного сечения следует выбирать в соответствии с расчетным током, допустимым падением напряжения, условиями установки и применимыми электрическими требованиями.
Огнестойкий слой обеспечивает тепловую защиту вокруг проводника во время указанного огневого воздействия. Его характеристики оцениваются с помощью применимых испытаний на огнестойкость, а не с помощью данных о нормальной рабочей температуре.
Изоляция отделяет проводник под напряжением от других проводящих или внешних компонентов. Однородная толщина изоляции важна для электрической целостности и постоянства размеров во время производства.
Внешняя оболочка обеспечивает защиту от внешней среды установки и способствует огнестойкости кабеля. Если требуется установка на открытом воздухе, материал оболочки и устойчивость к окружающей среде должны быть проверены на соответствие фактическим условиям воздействия.
Огнестойкий силовой кабель низкого напряжения из алюминия и ПВХ с огнестойким покрытием можно использовать в отдельных низковольтных цепях в больницах, школах, торговых центрах, офисных зданиях и других общественных объектах, где применяются требования пожарной безопасности. Типичные цепи могут включать в себя аварийное питание, противопожарное оборудование и другие назначенные низковольтные нагрузки.
Промышленные предприятия и производственные объекты могут использовать огнестойкие низковольтные кабели для отдельных цепей аварийного или основного электроснабжения. Размер кабеля следует определять с учетом нагрузки оборудования, пускового тока, схемы установки и требуемых пределов падения напряжения.
Этот кабель может рассматриваться для проектов распределения низкого напряжения и реконструкции, где алюминиевые проводники соответствуют электрической конструкции и указанным требованиям пожарной безопасности. В зависимости от проекта установка может включать кабельные лотки, траншеи или другие защищенные системы прокладки.
Подземные кабельные трассы требуют учета влаги, механических повреждений, коррозии, дренажа и доступа для обслуживания. Непосредственное захоронение следует использовать только там, где это позволяют конструкция кабеля и спецификация проекта, с применением дополнительной защиты, если этого требуют условия площадки.
Перед лотковой или вертикальной установкой инженеры должны проверить вес кабеля, требования к изгибу, расстояние между опорами, рассеивание тепла и количество цепей, установленных вместе. Алюминиевые проводники могут быть полезны там, где вес кабеля является важным фактором при установке, но электрические размеры остаются основным фактором выбора.
Площадь поперечного сечения следует выбирать в соответствии с расчетным током и проверять на соответствие допустимому падению напряжения, условиям монтажа, температуре окружающей среды и группировке кабелей. Значения токовой нагрузки в таблице следует интерпретировать вместе с фактическими условиями установки проекта, а не использовать как универсальные полевые значения.
Огнестойкость и огнестойкость следует указывать отдельно в закупочной документации. Если проект требует продолжения работы цепи во время пожара, необходимо четко указать требуемый метод и продолжительность испытания на огнестойкость. Если проект требует только ограничения распространения пламени, следует определить применимое испытание на огнестойкость.
При установке внутри, снаружи, под землей и в кабельных лотках могут предъявляться различные требования к внешней оболочке и несущей системе установки. Для проектов, связанных с влажностью, химическим воздействием, сильным солнечным светом или высоким механическим риском, условия установки следует проанализировать до завершения строительства кабеля.
Для экспортных и инфраструктурных заказов в спецификации закупки могут быть указаны сопротивление проводника, размеры изоляции, испытательное напряжение, испытания на огнестойкость, объем проверки и требования к документации. Согласование этих позиций до начала производства помогает избежать расхождений между документами о закупках и критериями окончательной приемки.
Для предложения или технического обзора клиенты могут предоставить номинальное напряжение, поперечное сечение проводника, необходимую длину кабеля, метод установки, проектное применение и применимый стандарт. Компания Qiancheng может просмотреть эти детали и подтвердить подходящую конструкцию огнестойкого силового кабеля низкого напряжения из алюминия и ПВХ, а также необходимую техническую документацию.
Для проектов, включающих огнестойкие цепи, перед производством также полезно указать необходимый метод испытаний на огнестойкость, уровень испытаний на огнестойкость, требования к сопротивлению проводников и процедуру проверки. Эта информация позволяет группам производства и контроля качества работать в соответствии с определенной технической спецификацией.
Если это применимо к проекту, Qiancheng может предоставить документацию, связанную с системами управления качеством, окружающей средой, охраной труда и безопасностью, включая сертификаты ISO9001, ISO14001 и ISO45001.
Лицензии на производство и квалификационные документы на конкретную продукцию могут быть предоставлены в соответствии с продуктом, целевым рынком и требованиями проекта. Перед заказом клиенты должны подтвердить наличие точных сертификатов, необходимых для местных нормативных требований или принятия проекта.
Отчеты об испытаниях на огнестойкость и огнестойкость могут быть предоставлены в соответствии с испытываемой конструкцией и применимым методом испытаний. При технической проверке отчет следует сверить с заказанной конструкцией кабеля, размером проводника и требуемым уровнем производительности.
Для зарубежных заказов техническая документация может включать спецификации на английском языке, протоколы проверок, документы заводской приемки, информацию об упаковке и записи отслеживания партии, если они включены в договор купли-продажи.
Ответ: Они касаются различных характеристик пожарной безопасности. Огнестойкий кабель предназначен для ограничения распространения пламени в определенных условиях испытаний, тогда как огнестойкий кабель предназначен для поддержания целостности цепи в течение определенного периода времени в применимых условиях испытаний на огнестойкость. Требуемая производительность должна быть указана в спецификации проекта.
О: Алюминий может снизить вес проводника по сравнению с медью при той же номинальной площади поперечного сечения. Поэтому его можно рассматривать для проектов, где важными факторами являются вес кабеля, способ монтажа и стоимость материалов. Размер проводника по-прежнему следует выбирать в соответствии с допустимым током, падением напряжения и применимыми электрическими требованиями.
О: При выборе следует учитывать расчетный ток, метод установки, температуру окружающей среды, группировку кабелей, длину цепи, падение напряжения и условия короткого замыкания. Значения токовой нагрузки в таблице представляют собой справочные данные, но окончательный выбор следует сверить с фактической схемой установки.
О: Это можно рассмотреть для низковольтных цепей, где проект требует соответствующей огнестойкой конструкции. Для пожарных насосов, аварийного освещения или другого оборудования, обеспечивающего безопасность жизнедеятельности, перед выбором кабеля следует подтвердить требуемую продолжительность целостности цепи и применимые местные или проектные стандарты.
О: Использование вне помещений зависит от конструкции оболочки, воздействия окружающей среды и метода установки. Если кабель подвергается длительному воздействию солнечных лучей, влаги, химикатов или механических повреждений, в проекте должна быть указана необходимая защита окружающей среды и система установки.
О: Непосредственное захоронение следует использовать только в том случае, если это разрешено спецификациями кабеля и проектом. Перед выбором прямого захоронения следует оценить влажность почвы, коррозию, механическую защиту, дренаж и ожидаемые условия эксплуатации. В сложных условиях могут потребоваться кабелепровод или другие защитные меры.
А: Да. Заводская проверка, отбор проб и испытания под свидетелем могут быть организованы в соответствии с согласованным планом проверки. Требуемые объекты испытаний, метод отбора проб, документация и критерии приемки должны быть подтверждены до начала производства.
О: Полезная информация включает размер проводника, длину кабеля, уровень напряжения, метод установки, применение, страну назначения, применимый стандарт и требуемый уровень пожаробезопасности. Если спецификация кабеля еще не определена, можно предоставить проектную нагрузку и условия установки для первоначальной технической проверки.
