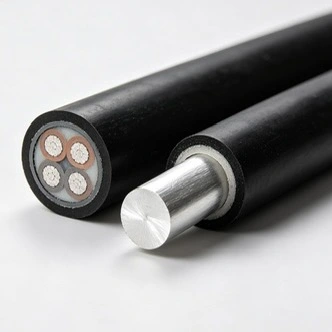

В огнестойком силовом кабеле из алюминиевого сшитого полиэтилена используется алюминиевый проводник, изоляция из сшитого полиэтилена, огнестойкий слой слюды и защитная оболочка из ПВХ для низковольтных силовых цепей с определенными требованиями к пожаробезопасности. Конструкция может быть предназначена для распределения по зданиям, наружных маршрутов, кабельных траншей и других сооружений, где необходимо учитывать как электрические, так и противопожарные характеристики.
Ассортимент продукции охватывает номинальные сечения проводов от 1,5 мм² до 1000 мм². В приведенной ниже технической таблице указаны соответствующие толщины изоляции и оболочки, приблизительный внешний диаметр, сопротивление проводника постоянному току, испытательное напряжение и эталонные значения токовой нагрузки для установки на воздухе и в грунте.
|
Номинальное сечение (мм²) |
Толщина изоляции (мм) |
Толщина оболочки (мм) |
Приблизительный внешний диаметр кабеля (мм) |
Сопротивление проводника постоянному току (Ом/км)Al |
Испытательное напряжение (кВ/5мин) |
Допустимая нагрузка в воздухе (А) (А)-Ал |
Допустимая нагрузка в грунте прямого захоронения (A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
В кабеле используется несколько функциональных слоев, каждый из которых служит определенной электрической или экологической цели. При нормальной работе проводник пропускает ток, сшитый полиэтилен обеспечивает электрическую изоляцию, слой слюды используется для огнестойкости, а оболочка из ПВХ обеспечивает внешнюю механическую защиту и защиту от воздействия окружающей среды. Эти функции следует рассматривать вместе при выборе кабеля для конкретной установки.
Проводник изготовлен из алюминия и доступен в широком диапазоне номинальных сечений. По сравнению с медью алюминий имеет меньшую плотность, что позволяет уменьшить вес кабеля и упростить работу на более длинных кабельных трассах. Поскольку его электрическое сопротивление и характеристики подключения отличаются от медных, при выборе кабеля следует проверить размер проводника, допустимое падение напряжения и метод подключения.
Слюдяная лента образует огнестойкую часть конструкции кабеля. В определенных условиях испытаний на огнестойкость неорганический слюдяной материал обеспечивает термостойкий барьер вокруг проводника и помогает поддерживать электрическую изоляцию, когда внешние полимерные материалы подвергаются воздействию высокой температуры. Фактические характеристики огнестойкости следует проверять на соответствие применимому отчету об испытаниях продукции и методу испытаний.
Сшитый полиэтилен или сшитый полиэтилен используется в качестве первичной изоляции вокруг проводника. В поставляемой спецификации продукта указана максимальная долговременная рабочая температура проводника 90 °C. Сшитый полиэтилен обычно выбирается для силовых кабелей, где требуются более высокие рабочие температуры и устойчивость к тепловому старению по сравнению с обычной изоляцией из ПВХ.
Внешняя оболочка из ПВХ защищает внутренние слои кабеля при транспортировке, прокладке и нормальной эксплуатации. Для наружного применения состав оболочки должен соответствовать требуемому УФ-излучению, влажности и воздействию окружающей среды. При подземной установке также необходимо учитывать состояние почвы, механическую защиту и воздействие воды, а не предполагать, что все условия захоронения одинаковы.
Для силовых цепей, связанных с пожаром, соответствующие характеристики не ограничиваются распространением пламени. Огнестойкий кабель оценивается по тому, может ли цепь сохранять электрическую непрерывность при определенных испытаниях на огнестойкость. Нормальные электрические характеристики, характеристики изоляции, сопротивление проводника и условия установки остаются важными в повседневной эксплуатации.
В поставляемой информации о продукте указаны условия испытания на огнестойкость при температуре 750 °C в течение 90 минут. Это следует рассматривать как условия испытаний для конкретного продукта, а не как универсальный прогноз поведения кабеля при каждом пожаре. Когда кабель представлен для строительного проекта, соответствующий отчет об испытаниях на огнестойкость, метод испытаний и требуемая продолжительность целостности цепи должны быть проверены на соответствие спецификациям проекта.
В технической таблице указаны значения сопротивления постоянному току для соответствующих размеров алюминиевых проводников и приведены отдельные значения токовой нагрузки для установки в воздухе и в грунте. Эти значения следует интерпретировать вместе с температурой окружающей среды, группировкой кабелей, тепловым режимом почвы, глубиной установки, длиной трассы и допустимым падением напряжения.
Указанное испытательное напряжение составляет 3,5 кВ в течение 5 минут в соответствии с данными поставляемого изделия. Испытание выдерживаемым напряжением обеспечивает определенную проверку системы изоляции кабеля. Применимые производственные стандарты и требования к испытаниям проекта должны быть подтверждены до окончательного утверждения.
Выбор кабеля следует начинать с электрической нагрузки и условий установки, а не только с номинального сечения проводника. Для аварийных или противопожарных цепей перед заказом также следует определить требуемую продолжительность огнестойкости и применимые строительные или электрические требования.
Сечение проводника следует проверить на соответствие рабочему току, падению напряжения, длине трассы и условиям установки. На более длинных маршрутах падение напряжения может определять необходимый размер проводника, даже если расчетная токовая нагрузка достаточна. Значения в технической таблице являются справочными данными продукта и должны использоваться с соответствующим методом определения размеров кабеля.
При установке в кабельных лотках, шахтах или аналогичных трассах следует учитывать расстояние между кабелями, радиус изгиба, температуру окружающей среды и механическую защиту. При протягивании кабель следует защищать от острых кромок и чрезмерной механической силы, способной повредить оболочку или внутренние огнестойкие слои.
Для наружных воздушных трасс оболочка должна быть приспособлена к ожидаемому воздействию ультрафиолетового излучения и погодным условиям. При установке следует учитывать расстояние между опорами, вес кабеля, механическую нагрузку и температуру окружающей среды. Дополнительная защита может потребоваться в том случае, если кабель подвергается механическому воздействию или другим опасностям, связанным с местом эксплуатации.
Если прямое заглубление допускается конструкцией кабеля и спецификациями проекта, следует учитывать глубину траншеи, тепловые характеристики почвы, дренаж, расстояние между кабелями и механическую защиту. Значения токовой нагрузки при прямой прокладке в таблице являются справочными значениями и не должны заменять расчет кабеля для конкретного проекта.
Для алюминиевых проводников требуются клеммы, наконечники или разъемы, подходящие для алюминиевых проводников и указанной электрической нагрузки. Правильное зачистка, подготовка проводника, сжатие и защита соединений важны, поскольку плохо подготовленное соединение может увеличить контактное сопротивление и вызвать локальный нагрев. Метод подключения должен соответствовать требованиям к установке производителя разъема.
Огнестойкий силовой кабель из алюминиевого сшитого полиэтилена можно рассматривать для низковольтных цепей, где продолжение электрической работы в определенных условиях пожара является частью требований проекта. Типичные области применения включают аварийное распределение электроэнергии, отдельные противопожарные нагрузки, общественные здания, промышленные объекты и подземные распределительные сети.
Приложения могут включать в себя выделенные цепи аварийного электропитания, пожарные насосы, аварийное освещение и другие нагрузки, определенные электрическим и противопожарным проектом. Требуемую продолжительность огнестойкости следует подтверждать из спецификации проекта, а не выбирать только из названия продукта.
Больницы, школы, торговые центры, офисные здания и другие общественные объекты могут содержать цепи, требующие определенных характеристик противопожарной безопасности. Тип кабеля, размер проводника и класс огнестойкости следует выбирать в соответствии с электрической схемой здания, стратегией эвакуации и применимыми местными правилами.
Вариант с алюминиевым проводником можно рассматривать для более длинных низковольтных распределительных маршрутов на промышленных объектах, в муниципальных объектах и других объектах, где вес проводника имеет инженерное значение. Перед выбором кабеля следует проверить ток нагрузки, падение напряжения, условия трассы и метод установки.
Провода большего сечения, указанные в таблице изделий, можно использовать в качестве ориентира при оценке подземных распределительных сетей. Кабельные траншеи и подземные сооружения требуют внимания к состоянию почвы, дренажу, механической защите и рассеиванию тепла. Длительное погружение в воду не следует считать приемлемым без специального одобрения продукта.
Qiancheng Cable производит кабель на собственных производственных мощностях и имеет возможности тестирования для проверки продукции. Соответствующие этапы производства включают обработку проводников, экструзию изоляции, нанесение огнестойкого слоя и экструзию внешней оболочки. Записи о производстве и проверке могут предоставить вспомогательную информацию для идентификации партии и проверки продукции.

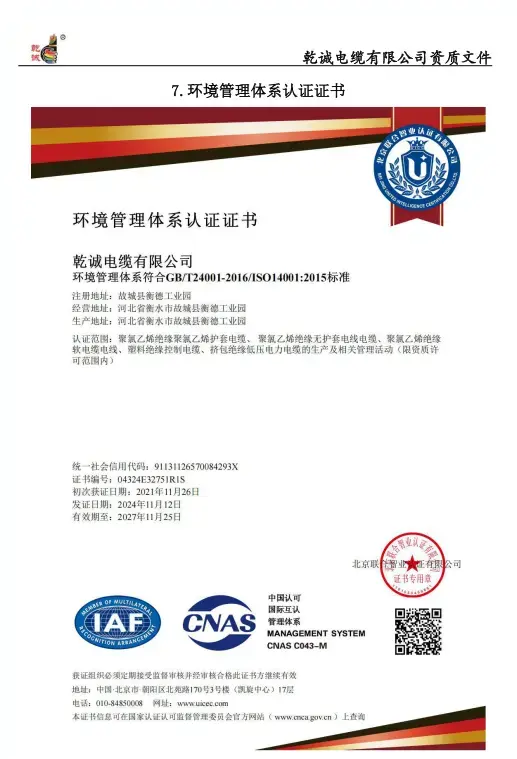

Доступная документация компании включает сертификаты управления качеством ISO 9001, экологического менеджмента ISO 14001 и сертификаты охраны труда и техники безопасности ISO 45001, а также соответствующие производственные квалификации. Отчеты о огневых испытаниях конкретного продукта и протоколы электрических испытаний должны быть проверены в соответствии с требованиями предполагаемого проекта.
Применимый стандарт зависит от конструкции кабеля, номинального напряжения, требований пожарной безопасности и рынка назначения. Прилагаемая информация о продукте ссылается на GB/T 12706 для конструкции силового кабеля, GB/T 19216 для испытаний на огнестойкость, IEC 60502-1 для низковольтных силовых кабелей и IEC 60331 для испытаний целостности цепи. Точная стандартная версия и тестовая конфигурация должны быть подтверждены для конкретного продукта перед его отправкой на утверждение.
К экспортным проектам могут применяться дополнительные требования в зависимости от страны назначения и спецификации проекта. При необходимости производство и испытания могут быть организованы в соответствии с применимыми региональными требованиями с проверкой соответствующей технической документации и документации о соответствии перед отправкой.
Для предложения или технического обзора полезно указать требуемое сечение проводника, рабочее напряжение, расчетный ток нагрузки, длину кабеля, метод установки, условия окружающей среды или почвы, группировку кабелей и допустимое падение напряжения. Для противопожарных цепей также следует указать требуемую температуру, продолжительность испытания на огнестойкость и применимый стандарт испытаний.
Если требуется одобрение проекта, покупатель может запросить спецификацию продукта, технические данные, протоколы электрических испытаний, документацию по испытаниям на огнестойкость и квалификационные сертификаты компании, применимые к поставляемому кабелю. Просмотр этих документов перед началом производства помогает гарантировать, что выбранная конструкция соответствует требованиям проекта.
Огнестойкость в основном касается ограничения распространения пламени по кабелю. Огнестойкость относится к способности указанной конструкции кабеля сохранять целостность электрической цепи в течение определенного периода при определенных испытаниях на огнестойкость. Эти два свойства не следует рассматривать как взаимозаменяемые.
В предоставленной информации о продукте указано испытание на огнестойкость при 750 °C в течение 90 минут. Это определенные условия испытаний для указанной конструкции кабеля. Перед утверждением проекта необходимо проверить соответствующий отчет об испытаниях, чтобы подтвердить метод испытаний, конфигурацию кабеля и требования к целостности цепи.
Алюминий имеет меньшую плотность, чем медь, что может уменьшить вес кабеля и может быть полезно на более длинных маршрутах или там, где необходимо учитывать правила монтажа. Его более высокое удельное электрическое сопротивление означает, что при расчете размеров проводника и расчете падения напряжения необходимо учитывать свойства алюминия.
Этот продукт можно рассматривать для использования на наружных воздушных трассах, в кабельных траншеях и в определенных установках с прямым захоронением, где конструкция кабеля и требования проекта допускают использование этих методов. Для фактической установки следует оценить воздействие ультрафиолетового излучения, состояние почвы, дренаж, механическую защиту и рассеивание тепла.
Используйте клеммы, наконечники или разъемы, одобренные для алюминиевых проводов и соответствующие рабочей нагрузке. Правильная зачистка, подготовка, сжатие и защита соединений важны для контроля контактного сопротивления и локального нагрева.
В зависимости от спецификации продукта и требований проекта на рассмотрение могут быть предоставлены технические данные, протоколы электрических испытаний, документация по испытаниям на огнестойкость и квалификационные сертификаты компании. Соответствующие документы должны соответствовать фактической конструкции кабеля и требуемым стандартам испытаний.
