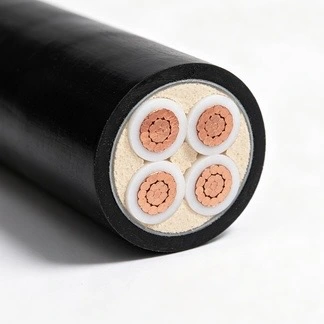

Для низковольтных силовых цепей, которым необходимо поддерживать электрическую непрерывность в определенных условиях пожара, в огнестойком силовом кабеле низкого напряжения из медного ПВХ FR используется медный проводник со слюдяной огнестойкой защитой и огнестойкой изоляцией и оболочкой из ПВХ. Конструкция предназначена для аварийного распределения электроэнергии и других установок, где при выборе кабеля учитываются как целостность цепи, так и контроль распространения пламени.
|
Номинальное сечение (мм²) |
Минимальное количество токопроводящих проводов |
Внешний диаметр проводника （мм） |
Номинальная толщина ПВХ-изоляции, мм |
Приблизительный внешний диаметр изоляции/мм |
Максимальное сопротивление проводника при 20 ℃ (Ом/км) медь |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5（Б） |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5（Б） |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4（Б） |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6（Б） |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Провод изготовлен из меди и доступен в одножильном или многопроволочном исполнении в соответствии с указанным размером проводника. Размеры проводников и максимальные значения сопротивления указаны в технической таблице для справки при выборе и проверке изделия.
Огнестойкий слой на основе слюды нанесен вокруг изолированного проводника для обеспечения тепловой защиты при определенном воздействии огня. Его функция заключается в поддержании электрической изоляции и целостности цепи в течение времени, определенного применимыми испытаниями на огнестойкость.
Изоляция из ПВХ обеспечивает электрическое разделение между медным проводником и внешними слоями. Толщина изоляции зависит от размера проводника, как показано в технических характеристиках продукта. Производственный контроль направлен на обеспечение постоянного изоляционного покрытия и требуемых электрических свойств.
Внешняя оболочка обеспечивает механическую защиту и способствует огнестойкости. При установке на открытом воздухе, в лотке или в траншеи следует учитывать фактические условия окружающей среды, включая температуру, влажность, ультрафиолетовое воздействие и механическую нагрузку.
В огнестойком силовом кабеле низкого напряжения из медного ПВХ FR используются отдельные функциональные слои для передачи тока, электроизоляции, огнестойкости и внешней защиты. Такая конструкция позволяет оценить кабель в соответствии с конкретными электрическими и противопожарными требованиями проекта.
Медные прутки обрабатываются на волочильном оборудовании для получения проводников необходимого диаметра и электрических свойств. Сопротивление проводников и требования к размерам контролируются во время производства в соответствии с заказанной спецификацией.
Непрерывный отжиг используется там, где необходимо регулировать гибкость проводника и снимать внутренние напряжения после волочения. Температура процесса и состояние линии контролируются в соответствии со спецификациями проводника, а не рассматриваются как универсальное фиксированное значение для каждой конструкции кабеля.
Для многожильных проводников отдельные провода формируют в указанную структуру проводника. В процессе скрутки контролируется длина свивки и геометрия проводника, чтобы обеспечить постоянное поперечное сечение для последующей изоляции и обработки огнестойкого слоя.
Огнестойкая слюдяная лента наклеивается вокруг проводника или изолированной жилы с контролируемым натяжением и перекрытием. Равномерное покрытие важно, поскольку пробелы или поврежденные участки могут повлиять на огнестойкий слой во время последующих испытаний.
Вокруг подготовленного проводника экструдируется ПВХ-изоляция. Контроль линии включает в себя размеры изоляции, состояние поверхности и электрическую целостность. Если указано, для выявления дефектов изоляции во время экструзии можно использовать искровые испытания в режиме онлайн.
Искровое испытание в режиме онлайн обеспечивает непрерывный контроль целостности изоляции во время экструзии. Дефектные участки можно идентифицировать и пометить для дальнейшей проверки, прежде чем кабель перейдет на более поздние этапы производства.
В соответствующих конструкциях кабелей используются наполнители для сохранения заданной внутренней геометрии и обеспечения требуемой огнестойкости конструкции. Процесс прокладки кабеля контролируется, чтобы размеры готового кабеля находились в заданном диапазоне.
Огнестойкая внешняя оболочка из ПВХ наносится на кабельную сборку для обеспечения механической защиты и защиты от воздействия окружающей среды. Размеры оболочки, состояние поверхности и внешний диаметр проверяются на соответствие спецификации продукта.
Перед отправкой готовые кабели можно проверить на размеры, сопротивление жил, целостность изоляции, устойчивость к напряжению и применимые требования пожарной безопасности. Протоколы испытаний сохраняются в соответствии с требованиями производства и заказа.
Перед использованием входящие медные стержни, слюдяная огнестойкая лента и материалы ПВХ проверяются на соответствие требуемым материалам и производственным спецификациям. Соответствующие записи входного контроля могут сохраняться в рамках контроля партий.
Производственный контроль охватывает размеры проводников, экструзию изоляции, обертку слюдяной лентой, геометрию кабеля и другие параметры процесса, имеющие отношение к конструкции продукта. Электрические проверки проводятся на этапах, предусмотренных процедурами производства и контроля качества.
Испытания готового кабеля могут включать испытания на огнестойкость, испытания на огнестойкость, испытания на выдержку напряжения промышленной частоты и испытания на сопротивление изоляции в соответствии с применимыми спецификациями продукта и требованиями проекта. На проверенные условия и результаты испытаний следует ссылаться из соответствующих протоколов испытаний.
Информация о производстве и проверке может быть связана с соответствующей партией или катушкой кабеля. Если это необходимо для приемки проекта, могут быть предоставлены подтверждающие записи испытаний и информация о прослеживаемости в соответствии с согласованным объемом документации.
Огнестойкий слой слюды предназначен для поддержания целостности цепи, когда кабель подвергается воздействию определенных условий пожара. Продолжительность огнестойкости является результатом испытаний, а не общей гарантией эксплуатации, поэтому применимый метод испытаний, температура, продолжительность и критерии приемки должны быть подтверждены для каждого проекта.
Огнестойкость и огнестойкость характеризуют различные свойства кабеля. Огнезащитные характеристики связаны с ограничением распространения пламени при определенном испытании, тогда как огнестойкость связана с сохранением функции цепи в течение определенного периода при определенном воздействии огня. Оба требования следует оценивать отдельно при выборе кабеля.
Изоляция из ПВХ обеспечивает первичный электрический барьер вокруг проводника. Равномерная толщина изоляции и электрические испытания важны для поддержания целостности изоляции при нормальной эксплуатации. Требуемое испытательное напряжение и метод проверки должны соответствовать спецификации продукта и применимому стандарту.
Поэтому огнестойкий силовой кабель низкого напряжения из медного ПВХ FR выбирается не только по размеру проводника, но и по требуемому уровню огнестойкости, условиям установки, току нагрузки, требованиям к падению напряжения и применимым электрическим стандартам.
Этот кабель может использоваться для низковольтных силовых цепей, обслуживающих аварийное освещение, пожарные насосы, сигнальное оборудование и другие нагрузки пожарной безопасности, где проект требует огнестойкой конструкции кабеля. Окончательный тип кабеля должен соответствовать проекту здания и применимым требованиям пожарной безопасности.
На промышленных предприятиях кабель может использоваться для силовых цепей в помещениях, где огнезащитные и огнестойкие свойства являются частью электротехнической конструкции. При монтаже следует учитывать расположение кабельных лотков, температуру окружающей среды, группировку и механическую защиту.
Кабель может использоваться в муниципальных проектах по распределению электроэнергии и прокладке кабельных траншей, если его конструкция соответствует местным условиям окружающей среды. Перед выбором метода установки следует учитывать влажность, температуру, механическую нагрузку и условия дренажа.
Внутренние кабельные лотки, наружная подвесная прокладка и кабельные траншеи могут рассматриваться в соответствии с конструкцией кабеля и требованиями проекта. Длительная прокладка под водой не рекомендуется для этого продукта, если не указана конструкция, специально предназначенная для постоянного воздействия воды.
Для кабелей с изоляцией из ПВХ, оболочкой из ПВХ или безгалогенной огнестойкой оболочкой температура окружающей среды при установке не должна быть ниже 0 ℃. В процедурах установки также следует учитывать правила обращения с кабелями и условия окружающей среды на рабочей площадке.
|
Элемент |
Одножильный кабель |
|
Многожильный кабель |
|
|
|
Небронированный |
Бронированный |
Небронированный |
Бронированный |
|
Минимальный радиус изгиба при установке |
20Д |
15Д |
15Д |
12Д |
|
Минимальный радиус изгиба вблизи соединительных коробок и клемм (изгиб должен тщательно контролироваться, например, путем формирования направляющих пластин) |
15Д |
12Д |
12Д |
10Д |
После завершения прокладки кабеля необходимо провести испытание на устойчивость к напряжению в течение 15 минут при испытательном напряжении 3,5 кВ.
Для оценки проекта компания Qiancheng может предоставить спецификации продукции, имеющиеся протоколы заводских испытаний и другую сопроводительную документацию в соответствии с заказанной конструкцией кабеля и требованиями контракта. Перед началом производства клиенты могут предоставить на техническую проверку размер проводника, длину кабеля, метод установки, требуемый уровень пожаробезопасности и применимые стандарты.
Для зарубежных проектов требования к документации могут быть подтверждены до начала производства, чтобы вместе с заказом были подготовлены соответствующие данные о продукте, протоколы проверок и документы испытаний. Техническая документация на английском языке может быть предоставлена, если она доступна и применима к указанному продукту.
Ответ: Огнестойкость означает способность кабеля ограничивать распространение пламени при определенных испытаниях. Огнестойкость предполагает поддержание целостности цепи в течение определенного периода времени в определенных условиях пожара. Это отдельные требования к производительности, и их не следует рассматривать как взаимозаменяемые термины.
О: Слой слюды образует часть огнестойкой конструкции вокруг проводника или изолированной жилы. Во время определенного испытания на огнестойкость оно помогает защитить изоляцию и поддерживать целостность цепи в течение проверенной продолжительности испытания.
A: В технической таблице указаны как одножильные, так и многожильные конфигурации проводников для некоторых меньших сечений, тогда как для больших размеров используются многожильные конструкции. Структура проводника должна быть подтверждена в соответствии с требуемым сечением и спецификацией продукта.
О: При выборе следует учитывать ток нагрузки, метод установки, температуру окружающей среды, группу кабелей, падение напряжения и условия короткого замыкания. Значения размеров и сопротивления в таблице соответствуют данным об изделии, а окончательные размеры должны соответствовать применимому стандарту электротехнического проектирования.
A: Указанная минимальная температура окружающей среды при установке составляет 0 ℃. Минимальный радиус изгиба составляет 20D для небронированного одножильного кабеля, 15D для бронированного одножильного кабеля, 15D для небронированного многожильного кабеля и 12D для бронированного многожильного кабеля. Более строгие значения применяются вблизи соединительных коробок и клемм, как указано в таблице установки.
A: В соответствии с требованиями к установке, испытание на устойчивость к напряжению должно быть проведено после прокладки под напряжением 3,5 кВ в течение 15 минут. Фактическая процедура испытания должна соответствовать применимым спецификациям проекта и требованиям электробезопасности.
Ответ: Монтаж на открытом воздухе и в кабельных траншеях можно рассмотреть, если конструкция кабеля соответствует фактической температуре, влажности, ультрафиолетовому излучению и механическим условиям. Для этого продукта не рекомендуется длительное погружение под воду.
О: В зависимости от конфигурации продукта и контракта доступная документация может включать спецификации продукта, протоколы заводских испытаний, результаты испытаний на устойчивость к напряжению, отчеты об испытаниях на огнестойкость и информацию о прослеживаемости партии. Необходимые документы должны быть подтверждены перед производством.
