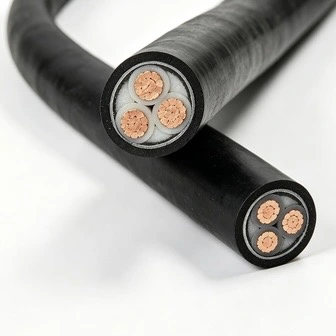

Силовой кабель Qiancheng 12/20 кВ с изоляцией из сшитого полиэтилена применяется в новых проектах строительства и реконструкции различных линий электропередачи среднего напряжения 20 кВ. Он предлагает две основные серии: одножильные и трехжильные YJV с медным сердечником и YJLV с алюминиевым сердечником, с дополнительной безгалогенной оболочкой с низким уровнем дымления LSZH. Широко применяется в проектах новой энергетики и инфраструктуры электросетей в стране и за рубежом. Измеренные эксплуатационные данные и примеры проектов доступны для проверки.
|
Номинальное сечение проводника (мм²) |
Толщина изоляции (мм) |
Толщина оболочки (мм) |
Приблизительный внешний диаметр кабеля (мм) |
Сопротивление постоянному току Cu (Ом/км) |
Сопротивление постоянному току Al (Ом/км) |
Испытательное напряжение (кВ/5 мин) |
Токопроводимость-Cu в воздухе (A) |
Мощность-Al в воздухе (A) |
Токопроницаемость Cu в грунте, закопанном прямым способом (A) |
Ampacity-Al в грунте, закопанном прямым способом (A) |
|
1×35 |
5.5 |
2.0 |
27 |
≤0,524 |
≤0,868 |
42 |
170 |
135 |
180 |
135 |
|
1×50 |
5.5 |
2.0 |
29 |
≤0,387 |
≤0,641 |
42 |
205 |
160 |
215 |
160 |
|
1×70 |
5.5 |
2.0 |
30 |
≤0,268 |
≤0,443 |
42 |
260 |
200 |
265 |
200 |
|
1×95 |
5.5 |
2.0 |
32 |
≤0,193 |
≤0,320 |
42 |
315 |
245 |
315 |
240 |
|
1×120 |
5.5 |
2.0 |
34 |
≤0,153 |
≤0,253 |
42 |
360 |
280 |
360 |
270 |
|
1×150 |
5.5 |
2.0 |
35 |
≤0,124 |
≤0,206 |
42 |
410 |
320 |
405 |
305 |
|
1×185 |
5.5 |
2.5 |
38 |
≤0,0991 |
≤0,164 |
42 |
470 |
365 |
455 |
345 |
|
1×240 |
5.5 |
2.5 |
40 |
≤0,0754 |
≤0,125 |
42 |
555 |
435 |
530 |
400 |
|
1×300 |
5.5 |
2.5 |
43 |
≤0,0601 |
≤0,100 |
42 |
640 |
500 |
585 |
455 |
|
1×400 |
5.5 |
2.5 |
45 |
≤0,0470 |
≤0,0778 |
42 |
745 |
585 |
650 |
520 |
|
1×500 |
5.5 |
2.5 |
48 |
≤0,0366 |
≤0,0605 |
42 |
885 |
680 |
765 |
595 |
|
1×630 |
5.5 |
2.6 |
49 |
≤0,0283 |
≤0,0469 |
42 |
980 |
790 |
860 |
680 |
|
1×800 |
5.5 |
2.8 |
57 |
≤0,0221 |
≤0,0367 |
42 |
1100 |
910 |
950 |
765 |
|
1×1000 |
5.5 |
2.9 |
61 |
≤0,0176 |
≤0,0291 |
42 |
1230 |
1030 |
1040 |
850 |
|
1×1200 |
5.5 |
3.1 |
65 |
≤0,0151 |
≤0,0247 |
42 |
1320 |
1120 |
1100 |
910 |
|
3×35 |
5.5 |
3.0 |
57 |
≤0,524 |
≤0,868 |
42 |
140 |
110 |
155 |
120 |
|
3х50 |
5.5 |
3.0 |
60 |
≤0,387 |
≤0,641 |
42 |
165 |
130 |
180 |
140 |
|
3×70 |
5.5 |
3.0 |
63 |
≤0,268 |
≤0,443 |
42 |
210 |
165 |
220 |
170 |
|
3х95 |
5.5 |
3.5 |
67 |
≤0,193 |
≤0,320 |
42 |
255 |
200 |
235 |
210 |
|
3×120 |
5.5 |
3.5 |
71 |
≤0,153 |
≤0,253 |
42 |
290 |
225 |
260 |
235 |
|
3х150 |
5.5 |
3.5 |
74 |
≤0,124 |
≤0,206 |
42 |
330 |
255 |
300 |
260 |
|
3×185 |
5.5 |
3.5 |
78 |
≤0,0991 |
≤0,164 |
42 |
395 |
295 |
350 |
300 |
|
3×240 |
5.5 |
3.5 |
84 |
≤0,0754 |
≤0,125 |
42 |
455 |
345 |
435 |
345 |
|
3х300 |
5.5 |
4.0 |
89 |
≤0,0601 |
≤0,100 |
42 |
565 |
390 |
485 |
390 |
|
3×400 |
5.5 |
4.1 |
96 |
≤0,0470 |
≤0,0778 |
42 |
640 |
450 |
520 |
440 |
По сравнению с обычными кабелями он отличается низкими диэлектрическими потерями в изоляции и превосходной устойчивостью к старению под действием водяного дерева. Допуск на толщину изоляции контролируется в пределах ±0,05 мм, чтобы избежать риска пробоя, вызванного концентрацией электрического поля. Расчетный срок службы на открытом воздухе достигает 40 лет.
Частота перекрытия щита ≥25%. Он прошел строгие испытания на устойчивость к высокому напряжению с уровнем частичного разряда ниже 10 пКл. Он справляется с колебаниями нагрузки электросети и значительно снижает вероятность неожиданных отключений электроэнергии.
Малодымные, нетоксичные и некоррозионные дымы в условиях пожара со светопропусканием ≥70%. Доступны полные комплекты сертификатов испытаний IEC на китайском и английском языках для упрощения приемки государственных проектов по пожарной безопасности.
Типы с медным сердечником обеспечивают низкие потери в линии для сценариев с большими нагрузками на коротких расстояниях. YJLV с алюминиевым сердечником снижает собственный вес на 30 %, эффективно сокращая общие затраты на проект передачи энергии на большие расстояния.
Предприятие владеет лабораторией, аккредитованной CNAS. Полные видеоролики испытаний архивируются для каждой партии силового кабеля Qiancheng с изоляцией из сшитого полиэтилена на напряжение 12/20 кВ. Кабели крепятся с помощью отслеживаемых QR-кодов, поддерживается выборочная проверка на месте заказчиком.
Стабильная изоляционная структура противостоит разрушению, вызванному влажностью, при длительной эксплуатации. Он поддерживает стабильное сопротивление изоляции даже во влажных условиях шахт и химических заводов и снижает количество отказов от короткого замыкания.
Обычные огнестойкие версии ограничивают распространение пламени. Специальные безгалогенные малодымные варианты не выделяют при пожаре высокотоксичных едких паров, гарантируя видимость проходов для эвакуации персонала и подходят для густонаселенных районов.
Бронированные типы устойчивы к экструзии и ударам камней. Внешняя оболочка устойчива к ультрафиолетовому излучению и кислотно-щелочной коррозии, что предотвращает повреждения при наружной и подземной прокладке и исключает опасность утечки тока.
Внутриплощадочные линии электропередачи 20 кВ для фотоэлектрических и ветровых повышающих подстанций.
Линии электроснабжения среднего напряжения для региональных подстанций и модернизации и реконструкции городских электросетей.
Внутриплощадочные системы распределения электроэнергии 20 кВ для химических заводов и крупных промышленных парков.
Городская общественная инфраструктура Железнодорожный транспорт, подземные комплексные инженерные туннели, крупные больницы и коммерческие комплексы. Для закрытых подземных помещений предпочтительны безгалогенные малодымные типы.
Силовой кабель Qiancheng 12/20 кВ с изоляцией из сшитого полиэтилена можно прокладывать на кабельных лотках, в кабельных траншеях, туннелях и защитных кабелепроводах. Бронированные типы рекомендуются для легкого прямого захоронения в рыхлой почве.
Предварительно нагрейте кабели до температуры выше 5 ℃ перед прокладкой, когда температура окружающей среды ниже 0 ℃, чтобы предотвратить хрупкое растрескивание изоляции при низкой температуре.
Держите проводку подальше от острых краев и углов, чтобы избежать царапин на оболочке и попадания воды, что приводит к старению водяного дерева.
Одножильные кабели переменного тока никогда не следует прокладывать внутри стальных кабелепроводов, чтобы предотвратить нагрев вихревыми токами, который ускоряет старение кабеля.
A: Двухслойный металлический экран рассчитан на коэффициент перекрытия ≥25%, а частичный разряд контролируется ниже 10 пКл. В сочетании с испытаниями на устойчивость к высокому напряжению экранирующая структура помогает улучшить электрическую стабильность и снизить риск нарушений изоляции во время эксплуатации.
Ответ: Изоляция из сшитого полиэтилена отличается низкими диэлектрическими потерями и стабильными электрическими характеристиками. Допуск толщины изоляции контролируется в пределах ±0,05 мм для поддержания однородного электрического поля и снижения риска локализованных напряжений. Правильная установка, в том числе предотвращение повреждения оболочки и проникновения воды, еще больше повышает долгосрочную надежность.
А: Да. Он подходит для систем передачи электроэнергии среднего напряжения в фотоэлектрических и ветроэнергетических проектах. Версии с медными проводниками можно выбрать для приложений с высокими нагрузками, а версии YJLV с алюминиевыми проводниками подходят для более длинных расстояний передачи, где важен контроль веса и стоимости.
Ответ: Обычные огнестойкие кабели в основном направлены на ограничение распространения пламени. Безгалогенные версии с низким содержанием дыма обеспечивают дополнительные преимущества, в том числе пониженное выделение дыма, неагрессивные дымовые газы и светопропускание ≥70%, что делает их пригодными для закрытых помещений, таких как инженерные туннели и общественные помещения.
Ответ: Стабильная структура изоляции помогает поддерживать сопротивление изоляции во влажных условиях и снижает вероятность электрических неисправностей. Бронированные версии обеспечивают дополнительную механическую защиту от внешнего давления и ударов в сложных условиях установки.
Ответ: Небронированные типы обычно используются в кабельных лотках, траншеях, туннелях и защитных каналах, где доступна механическая защита. Бронированные типы рекомендуются для непосредственного захоронения или в местах с более высокими механическими нагрузками для повышения устойчивости к внешним повреждениям.
Ответ: Варианты с алюминиевыми проводниками обычно используются в проектах передачи на большие расстояния из-за их меньшего веса и преимуществ в стоимости. Варианты с медными проводниками предпочтительны для применений, требующих более высокой проводимости или сосредоточенной нагрузки.
О: При температуре ниже 0 ℃ рекомендуется предварительно нагреть кабель выше 5 ℃ перед установкой, чтобы снизить риск растрескивания изоляции. Во время прокладки избегайте чрезмерных изгибов, острых кромок и механических повреждений, чтобы сохранить работоспособность кабеля.
