Силовой кабель Qiancheng 26/35 кВ с изоляцией из сшитого полиэтилена является предпочтительным выбором для инженерных закупок. Он отличается стабильным качеством, полным соответствием требованиям и высокой надежностью. Он широко применяется при строительстве новых магистральных электросетей напряжением 35 кВ, а также при реконструкции и модернизации существующих линий электропередачи.
|
Номинальное сечение проводника (мм²) |
Толщина изоляции (мм) |
Толщина оболочки (мм) |
Приблизительный внешний диаметр кабеля (мм) |
Сопротивление медного проводника постоянному току (Ом/км) |
Сопротивление постоянного тока алюминиевого проводника (Ом/км) |
Испытательное напряжение (кВ/5 мин) |
Допустимая нагрузка Cu в воздухе (А) |
Допустимая нагрузка Al в воздухе (А) |
Пропускная способность Cu в грунте, закопанном методом прямого захоронения (A) |
Допустимая нагрузка Al в грунте, закопанном методом прямого захоронения (A) |
|
1×50 |
10.5 |
2.2 |
39 |
≤0,3870 |
≤0,6411 |
91 |
220 |
170 |
215 |
165 |
|
1×70 |
10.5 |
2.4 |
41 |
≤0,2680 |
≤0,4431 |
91 |
270 |
210 |
265 |
200 |
|
1×95 |
10.5 |
2.4 |
43 |
≤0,1930 |
≤0,3201 |
91 |
330 |
255 |
315 |
240 |
|
1×120 |
10.5 |
2.4 |
44 |
≤0,1530 |
≤0,2530 |
91 |
375 |
290 |
360 |
270 |
|
1×150 |
10.5 |
2.5 |
46 |
≤0,1240 |
≤0,2060 |
91 |
425 |
330 |
400 |
305 |
|
1×185 |
10.5 |
2.5 |
48 |
≤0,0991 |
≤0,1640 |
91 |
485 |
380 |
455 |
345 |
|
1×240 |
10.5 |
2.6 |
50 |
≤0,0754 |
≤0,1250 |
91 |
560 |
435 |
525 |
400 |
|
1×300 |
10.5 |
2.7 |
53 |
≤0,0601 |
≤0,1000 |
91 |
650 |
510 |
595 |
455 |
|
1×400 |
10.5 |
2.8 |
56 |
≤0,0470 |
≤0,0778 |
91 |
760 |
595 |
680 |
525 |
|
1×500 |
10.5 |
2.9 |
59 |
≤0,0366 |
≤0,0605 |
91 |
875 |
690 |
775 |
600 |
|
1×630 |
10.5 |
3.0 |
63 |
≤0,0283 |
≤0,0469 |
91 |
1000 |
800 |
875 |
685 |
|
1×800 |
10.5 |
3.1 |
68 |
≤0,0221 |
≤0,0367 |
91 |
1130 |
920 |
970 |
770 |
|
1×1000 |
10.5 |
3.3 |
72 |
≤0,0176 |
≤0,0291 |
91 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
10.5 |
3.4 |
76 |
≤0,0151 |
≤0,0247 |
91 |
1350 |
1130 |
1120 |
920 |
|
3х50 |
10.5 |
3.4 |
81 |
≤0,3870 |
≤0,6410 |
91 |
185 |
145 |
200 |
170 |
|
3×70 |
10.5 |
3.5 |
84 |
≤0,2680 |
≤0,4430 |
91 |
230 |
190 |
250 |
190 |
|
3х95 |
10.5 |
3.6 |
88 |
≤0,1930 |
≤0,3200 |
91 |
280 |
215 |
300 |
230 |
|
3×120 |
10.5 |
3.8 |
93 |
≤0,1530 |
≤0,2530 |
91 |
310 |
245 |
330 |
255 |
|
3х150 |
10.5 |
3.9 |
96 |
≤0,124 |
≤0,2060 |
91 |
360 |
280 |
380 |
295 |
|
3×185 |
10.5 |
4.0 |
100 |
≤0,0991 |
≤0,1640 |
91 |
400 |
310 |
425 |
330 |
|
3×240 |
10.5 |
4.1 |
105 |
≤0,0754 |
≤0,1250 |
91 |
470 |
365 |
490 |
380 |
|
3х300 |
10.5 |
4.4 |
108 |
≤0,0601 |
≤0,1000 |
91 |
540 |
430 |
555 |
435 |
|
3×400 |
10.5 |
4.5 |
116 |
≤0,0470 |
≤0,0778 |
91 |
610 |
485 |
625 |
500 |
Радиус изгиба
Допустимый радиус изгиба одножильного кабеля: 20 (d+D) ±5 %.
Допустимый радиус изгиба многожильного кабеля: 15 (d+D) ±5 %.
D = Фактический внешний диаметр кабеля (мм)
d = Фактический диаметр проводника (мм)
Температура укладки
Предварительный подогрев обязателен, если укладка ведется при температуре ниже 0℃.
Разница в высоте укладки
Отсутствие ограничений на перепад высот по вертикали при прокладке кабеля.

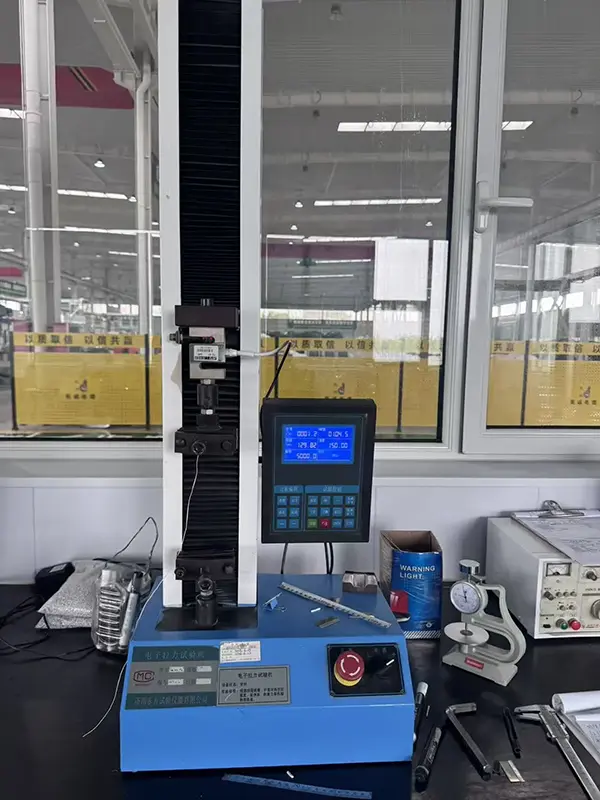

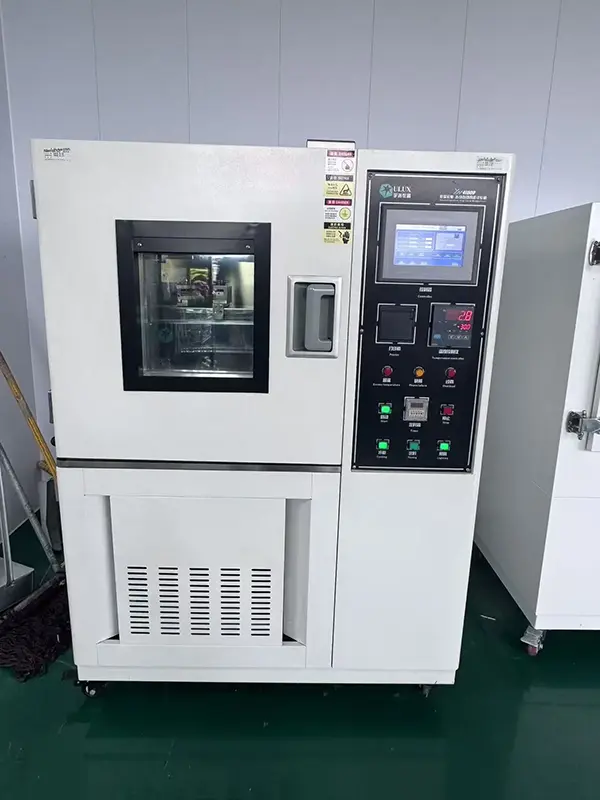

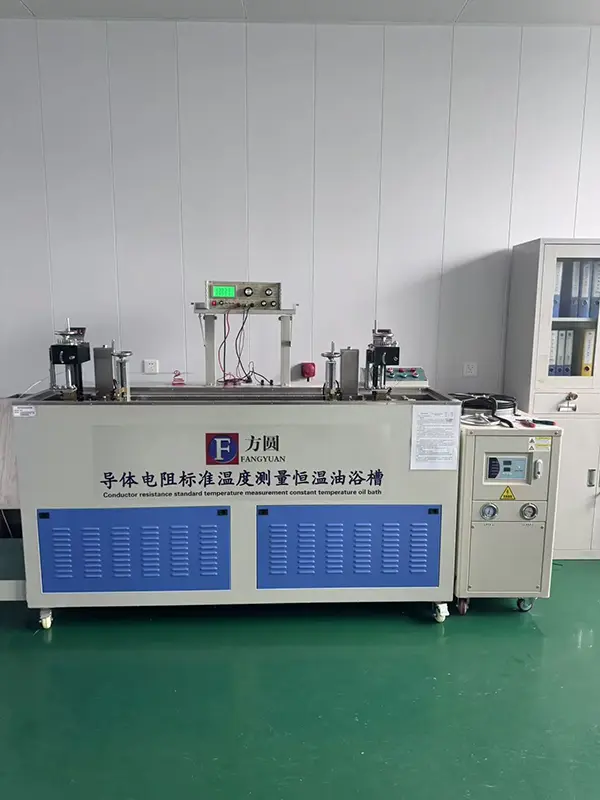

Все силовые кабели Qiancheng 26/35 кВ с изоляцией из сшитого полиэтилена перед поставкой проходят полный комплекс испытаний. Все результаты лабораторных испытаний соответствуют стабильным стандартам, что исключает скрытые риски пробоя изоляции и возгорания от короткого замыкания при длительной эксплуатации.
Огнестойкие версии эффективно сдерживают продольное распространение пламени. Для безгалогенных малодымных типов светопропускание при горении превышает 75%, при этом отсутствуют токсичные и коррозийные пары галогенидов. Благодаря этому кабелю сразу несколько проектов городских подземных инженерных туннелей прошли приемку пожарного надзора.

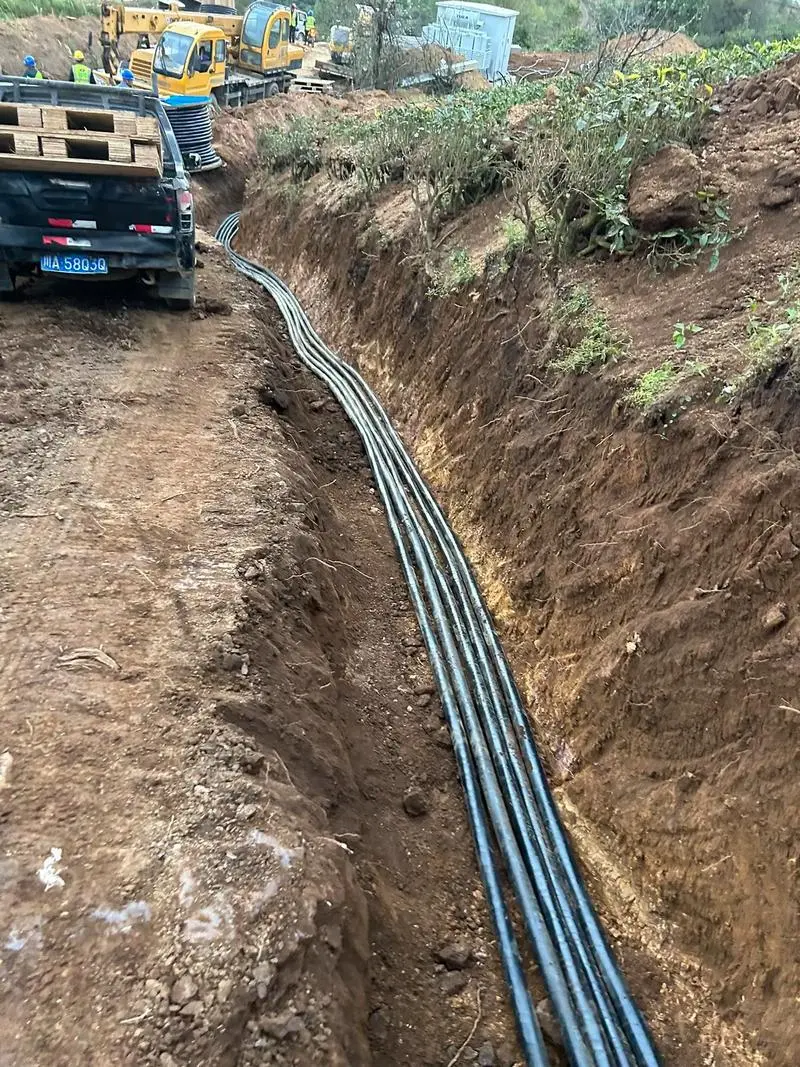

Бронированная конструкция устойчива к разрушению и царапинам от внешней силы раскопок. Внешняя оболочка изготовлена из устойчивого к атмосферным воздействиям материала ПВХ/ПЭ. При установке на открытом воздухе или под землей он обеспечивает устойчивость к УФ-излучению и кислотно-щелочной коррозии почвы, что позволяет сократить частоту проверок и технического обслуживания на месте.

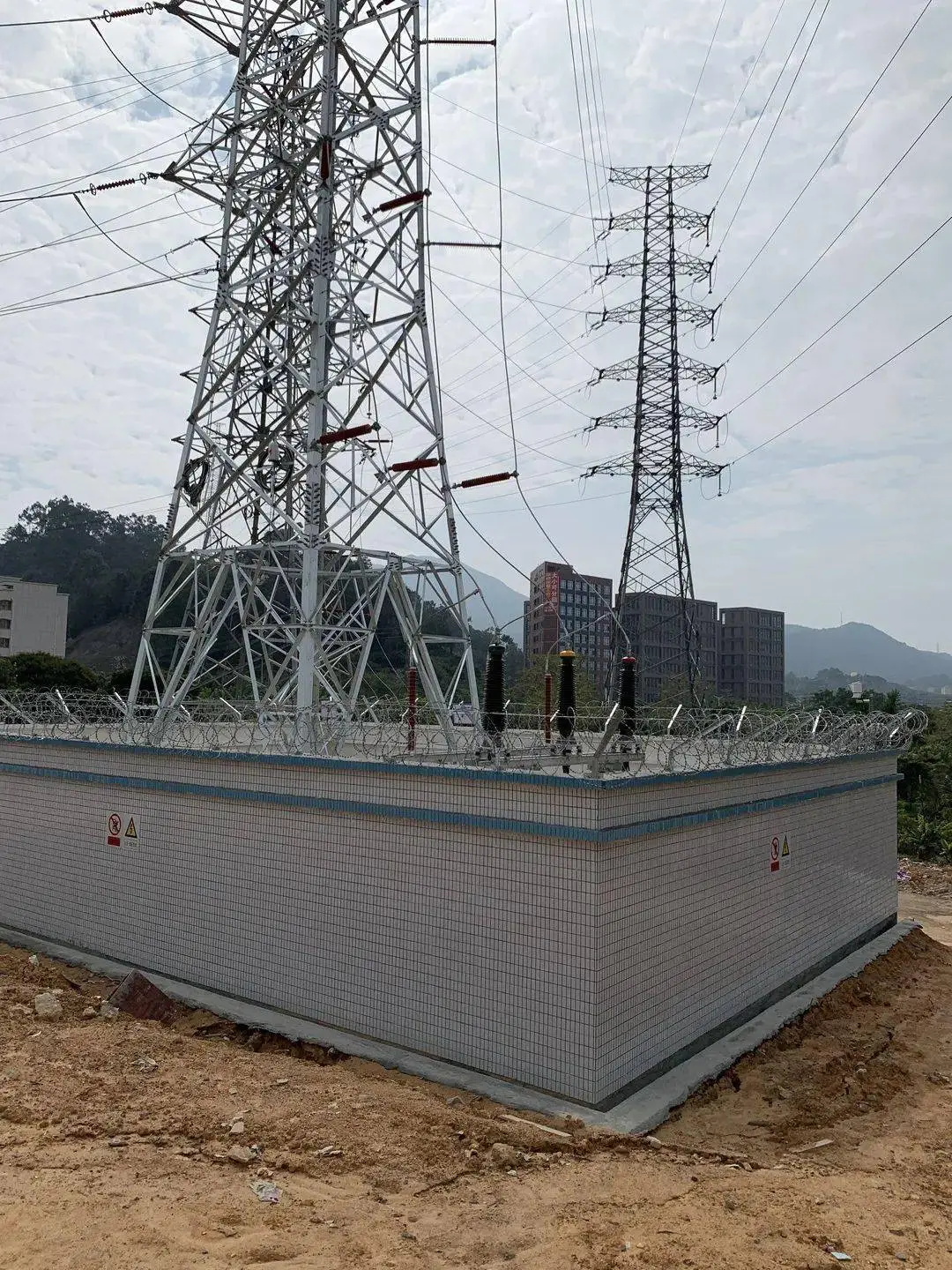

Сектор новой энергетики: Главные кабели передачи внутри повышающих подстанций 35 кВ для ветроэнергетических и фотоэлектрических проектов.
Муниципальная электросеть: Объединение городских подстанций 35 кВ и модернизация старых высоковольтных линий.
Промышленные предприятия: Высоковольтные выделенные линии электроснабжения для крупных металлургических, химических и горнодобывающих баз.
Муниципальная инфраструктура: Распределение электроэнергии для ограниченных пространств, таких как подземные комплексные инженерные туннели, железнодорожный транспорт и крупные индустриальные парки.
О: Для этого кабеля нет конкретных ограничений на разницу высот вертикальной прокладки. Его можно рассматривать для объектов со значительными перепадами высот, включая валы, склоны и горные местности, при условии, что выбранная конструкция соответствует требованиям проекта.
О: Безгалогенная малодымная версия производит меньше дыма во время сгорания и не выделяет коррозийных галогенсодержащих паров. Его оптическая видимость и характеристики низкого дымообразования могут быть полезны в закрытых помещениях, таких как подземные туннели, где требования к пожарной безопасности и задымлению более строгие.
О: Бронированная конструкция обеспечивает дополнительную механическую защиту от сдавливания, ударов и повреждений во время земляных работ. В зависимости от выбранного материала оболочки кабель также может обеспечивать устойчивость к ультрафиолетовому излучению и кислотно-щелочной среде в почве, что делает его пригодным для наружной прокладки и прокладки под землей, где такие условия присутствуют.
Ответ: Готовые кабели проходят соответствующие электрические испытания, указанные в соответствии с требованиями продукта и проекта. Тестируемые элементы могут включать характеристики изоляции и выдерживаемого напряжения, что помогает проверить электрическое состояние кабеля перед отправкой и установкой.
Ответ: Типичные области применения включают основные цепи передачи электроэнергии на повышающих подстанциях 35 кВ для проектов ветровой и фотоэлектрической энергетики. Кабель также может рассматриваться для городских сетей подстанций, реконструкции высоковольтных линий и выделенных цепей электроснабжения горнодобывающих и химических предприятий.
О: Прямая укладка не рекомендуется, если температура окружающей среды ниже 0 ℃. Если установка при низких температурах неизбежна, кабель следует предварительно нагреть в соответствии с применимыми требованиями к установке, чтобы снизить риск растрескивания или механического повреждения изоляции и оболочки.
Ответ: Кабель может использоваться для распределения электроэнергии в закрытых инженерных помещениях, таких как подземные инженерные туннели, железнодорожные транспортные объекты и крупные промышленные парки. Соответствующую конструкцию кабеля следует выбирать в соответствии с пожаробезопасными, монтажными и экологическими требованиями проекта.
