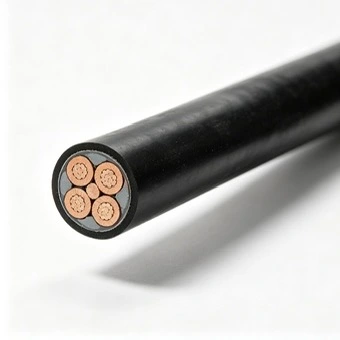

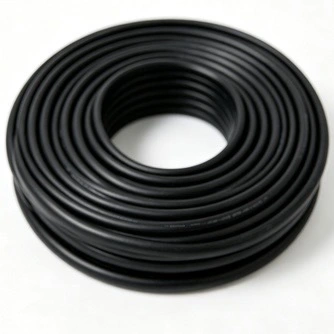

Огнестойкий силовой кабель низкого напряжения из медного ПВХ представляет собой конструкцию кабеля низкого напряжения, включающую медные жилы, изоляцию и оболочку из ПВХ, а также огнестойкий слой из слюды. Он предназначен для цепей, в которых требуется непрерывность электропитания в определенных условиях пожара, включая аварийное питание, противопожарные и другие электрические системы, связанные с безопасностью. Qiancheng производит кабели с контролируемой жилой, изоляцией, огнестойкостью и проходит испытания готовой продукции.
|
Номинальное сечение (мм²) |
Минимальное количество токопроводящих проводов |
Внешний диаметр проводника （мм） |
Номинальная толщина ПВХ-изоляции/мм |
Приблизительный внешний диаметр изоляции/мм |
Максимальное сопротивление проводника при 20 ℃ (Ом/км) медь |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5（Б） |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5（Б） |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4（Б） |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6（Б） |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Стержни из электролитической меди высокой чистоты вытягиваются до проводника необходимого диаметра с помощью многоштамповочного волочильного оборудования. Непрерывный отжиг применяется для снятия внутренних напряжений и поддержания необходимых механических свойств. Сопротивление проводника проверяется во время производства на соответствие указанным электрическим требованиям.
В многожильных конструкциях отдельные медные провода укладываются и скручиваются в соответствии с заданной конструкцией проводника. Процесс контролирует длину свивки и геометрию проводника, сохраняя при этом гибкость, необходимую для прокладки кабеля.
Огнестойкий слой формируется путем наматывания слюдяной ленты на жилу или жилу кабеля согласно заданной конструкции. Нахлест и покрытие контролируются в процессе производства, чтобы огнестойкий слой оставался непрерывным вокруг защищаемого участка.
Вокруг проводника наносится огнестойкая изоляция из ПВХ. Размеры и концентричность изоляции контролируются во время производства, чтобы поддерживать заданную толщину и уменьшать локализованное электрическое напряжение, вызванное чрезмерным эксцентриситетом.
Онлайн-тестер искр проверяет целостность изоляции во время экструзии. При обнаружении дефекта изоляции пораженное место может быть идентифицировано для проверки и корректирующих действий перед следующим этапом производства.
В многожильных конструкциях изолированные жилы соединяются вместе с указанными наполнителями. Этот процесс сохраняет заданную геометрию кабеля и обеспечивает прочную основу для внешней оболочки.
Огнестойкий ПВХ экструдируется в качестве внешней оболочки в соответствии с выбранной конструкцией кабеля. На корпусе может быть указана идентификация продукта, включая соответствующую информацию о модели и технических характеристиках, необходимую для установки и проверки.
Готовые кабели проверяются на соответствие действующей технической спецификации. Проверка может включать испытания на огнестойкость, испытания на выдерживаемое напряжение промышленной частоты, измерение сопротивления изоляции, сопротивление проводника и испытания на низкотемпературный изгиб, где это необходимо.

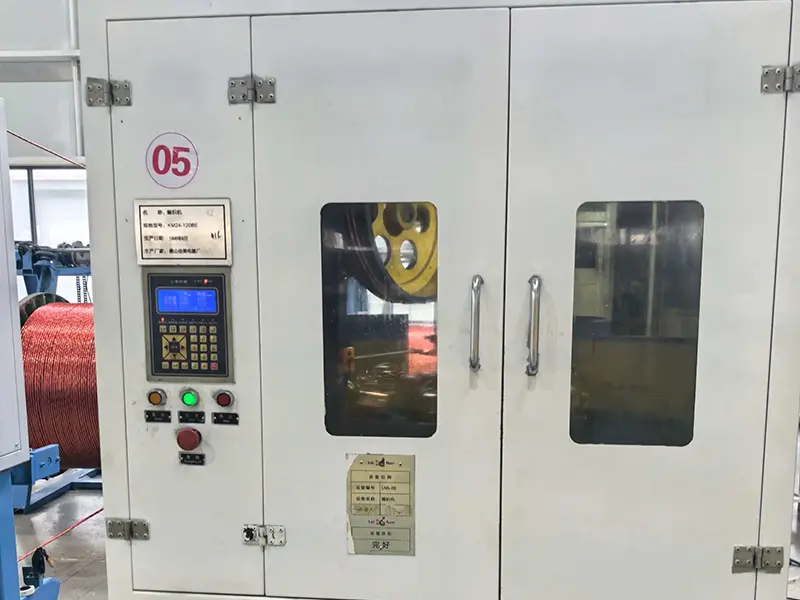

Оборудование для производства кабеля Qiancheng включает в себя одинарные скруточные машины, шестидисковые поперечно-скруточные машины, скручивающие машины с микрокомпьютерным управлением, высокоскоростные оберточные машины, линии экструзии изоляции и оболочки из ПВХ, кабельное оборудование, интегрированное оборудование для маркировки и экструзии, а также автоматические системы намотки и намотки кабеля.
Входящие материалы, такие как стержни из бескислородной меди, слюдяная огнестойкая лента и огнестойкие ПВХ-соединения, могут быть проверены перед поступлением на производство. Записи о проверке материалов служат основой для последующего отслеживания партий и контроля процесса.
Ключевые параметры процесса включают перекрытие слюдяной ленты, толщину изоляции, размеры проводника и условия экструзии. Патрульный контроль проводится во время производства для выявления отклонений размеров или технологических процессов до того, как кабель достигнет стадии готового продукта.
Для применимой огнестойкой конструкции испытания на огнестойкость могут проводиться в указанных условиях испытаний. Прилагаемая производственная информация ссылается на испытание на огнестойкость при температуре 750 ℃ продолжительностью 90 минут в соответствии с GB/T 19216. Фактический метод испытаний, конструкция образца и критерии приемки должны быть подтверждены соответствием применимому стандарту и спецификации продукта.
Электрический осмотр может включать испытание на выдерживаемое напряжение промышленной частоты, измерение сопротивления изоляции и сопротивления проводника постоянному току. В прилагаемых данных указано испытание на выдерживаемое напряжение промышленной частотой 3,5 кВ в течение 5 минут и сопротивление изоляции ≥100 МОм/км для применимой спецификации продукта.
В зависимости от спецификации продукта экологическая оценка может включать в себя низкотемпературный изгиб, воздействие УФ-излучения и испытания на кислотно-щелочную коррозию. Применимая температура испытания, продолжительность и критерии приемки должны быть подтверждены в соответствии с требованиями заказа.
Перед отправкой готовые кабели можно проверить на внешний вид, маркировку изделия, конструкцию кабеля и информацию о катушках. Протоколы заводских проверок и другая необходимая техническая документация могут быть предоставлены в соответствии с требованиями заказа и проекта.
Огнестойкий слой слюды образует изолирующий барьер вокруг проводника при воздействии высоких температур. В сочетании с огнестойкой изоляцией и оболочкой из ПВХ конструкция предназначена для поддержания целостности цепи в течение заданной продолжительности испытания, а не просто для ограничения распространения пламени.
Огнестойкий силовой кабель низкого напряжения из медного ПВХ имеет равномерную, неэксцентричную толщину изоляционного слоя. Все готовые кабели проходят испытание на выдерживание напряжения при погружении в воду, что исключает риск утечки тока и короткого замыкания во влажных подземных средах. По сравнению с нестандартными кабелями, изготовленными из переработанных материалов, процент отказов снижается на 98%.
В конструкции кабеля сочетаются медные жилы, огнестойкий материал слюда и огнестойкая ПВХ-изоляция и оболочка. При монтаже кабель следует беречь от чрезмерного натяжения, острых кромок и повреждения огнестойкого слоя. Если этого требует проект установки, следует выбрать соответствующие огнестойкие соединительные детали.
Qiancheng Cable производит силовые и контрольные кабели на своем производственном предприятии в Хэншуй, Хэбэй. Заводская проверка, техническая документация и информация о продукте для конкретного проекта могут быть предоставлены в соответствии с заказом. Для зарубежных проектов необходимые сертификаты, протоколы испытаний и документация должны быть подтверждены до начала производства, чтобы поставляемые документы соответствовали назначению и требованиям проекта.
Кабель можно рассматривать для низковольтных цепей, где поддержание непрерывности электрической цепи во время определенных условий пожара является частью требований проекта, включая аварийное освещение, пожарную сигнализацию и другие системы, связанные с безопасностью.
Больницы, школы, коммерческие здания и другие общественные объекты могут использовать огнестойкие кабельные конструкции для отдельных цепей аварийной и противопожарной защиты. Требуемая продолжительность пожара и стандарт испытаний должны быть подтверждены из спецификации проекта.
Продукт можно использовать в кабельных лотках, траншеях и других защищенных системах прокладки, где подходят конструкция кабеля и условия прокладки. Прокладка кабеля должна обеспечивать соответствующую защиту от механических повреждений и чрезмерного изгиба.
Промышленным предприятиям, инфраструктурным объектам и другим низковольтным распределительным системам могут потребоваться огнестойкие цепи для критически важного оборудования. Перед спецификацией необходимо подтвердить размер проводника, конфигурацию жилы, метод установки и требования к противопожарной безопасности.
Ответ: Огнестойкий кабель в первую очередь ограничивает распространение пламени, тогда как огнестойкая конструкция включает в себя огнестойкий слой, предназначенный для поддержания целостности цепи в течение определенного периода времени в определенных условиях испытаний на огнестойкость. Применимая продолжительность горения и температура испытания зависят от спецификации продукта и стандарта.
A: Проводник изготовлен из меди. В предоставленной производственной информации в качестве исходного материала указан пруток из электролитической меди высокой чистоты с последующей волочением и отжигом. Сопротивление проводника постоянному току проверяется на соответствие действующим техническим требованиям.
A: В зависимости от указанной конструкции испытания могут включать в себя испытания на огнестойкость, выдерживаемое напряжение промышленной частоты, сопротивление изоляции, сопротивление проводника и низкотемпературный изгиб. Необходимый протокол испытаний и документы проверки можно подтвердить при размещении заказа.
О: Техническая документация на английском языке может быть подготовлена в соответствии с требованиями проекта и заказа. Необходимый сертификат, отчет об испытаниях и список инспекционной документации должны быть подтверждены заранее, поскольку требования к документации различаются в зависимости от пункта назначения, проекта и применимого стандарта.
О: Длина и характеристики кабеля могут быть обсуждены в соответствии с заказом. Требуемое сечение провода, конструкция, количество, длина катушки, маркировка и другие технические данные должны быть предоставлены при запросе ценового предложения.
Ответ: Типичные места установки включают кабельные лотки, кабельные траншеи и другие защищенные низковольтные системы прокладки. Может рассматриваться для аварийного электроснабжения, противопожарной защиты и критических низковольтных цепей в общественных зданиях, инфраструктурных и промышленных объектах при условии соблюдения требований проекта.
О: Посещение фабрики и проверка третьей стороной могут быть обсуждены в соответствии с проектом и договоренностью о проверке. Если требуется независимый отбор проб или тестирование, метод отбора проб, объем проверки и применимый стандарт испытаний должны быть согласованы перед отправкой.
A: Укажите необходимое поперечное сечение проводника, конфигурацию жилы, длину кабеля, номинальное напряжение, метод установки, требования к огнестойкости и место назначения. Если проект требует определенных стандартов, сертификатов или протоколов испытаний, включите эти требования в запрос, чтобы можно было проверить продукт и документацию вместе.
При составлении предложения по проекту предоставление спецификации кабеля, требуемой продолжительности огнестойкости, метода установки и требований к документации на этапе запроса помогает Qiancheng подтвердить соответствующий объем строительства и проверки.
