Огнестойкий силовой кабель низкого напряжения из медного сшитого полиэтилена имеет жилы из бескислородной меди, изоляцию из сшитого полиэтилена и огнестойкие барьерные слои. Он может поддерживать мощность электропитания в условиях пожара. В отличие от обычных огнестойких кабелей, он отличается более высоким уровнем безопасности и служит предпочтительным кабелем для аварийного распределения электроэнергии в зарубежных общественных зданиях и помещениях повышенного риска.
|
Номинальное сечение (мм²) |
Минимальное количество токопроводящих проводов |
Внешний диаметр проводника （мм） |
Номинальная толщина изоляции из сшитого полиэтилена/мм |
Приблизительный внешний диаметр изоляции/мм |
Максимальное сопротивление проводника при 20 ℃ (Ом/км) медь |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5（Б） |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5（Б） |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4（Б） |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6（Б） |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |
Отличная проводимость и стабильное сопротивление выделяют меньше тепла при длительной эксплуатации. Многожильная структура обеспечивает большую гибкость при укладке в сложных сценариях.
По сравнению с традиционной изоляцией из ПВХ, она обеспечивает превосходную термостойкость, устойчивость к старению и стойкость к химической коррозии. Его долгосрочная рабочая температура может достигать 90 ℃, что значительно повышает стабильность изоляции.
В этом основном дифференцирующем материале используется огнестойкий слой слюды. При воздействии горения открытым пламенем образует твердый теплоизоляционный карбонизированный слой, блокирующий высокотемпературную эрозию проводников и гарантирующий кратковременное непрерывное электропитание в условиях пожара.
Износостойкий, влагостойкий и устойчивый к ультрафиолетовому излучению. Он устойчив к влаге и легкой коррозии на открытом воздухе и в кабельных траншеях, что продлевает общий срок службы кабеля.

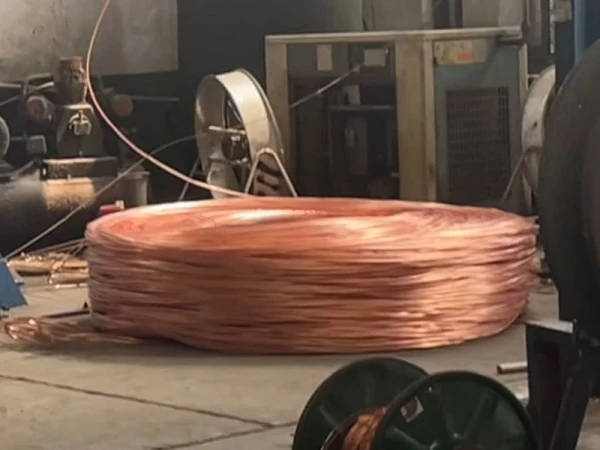

Выборочные испытания проводятся для медных материалов, гранул из сшитого полиэтилена и слюдяных огнестойких лент. Несоответствующее сырье к производству запрещено.
Сечение проводника, толщина изоляции и процесс огнестойкой обмотки контролируются в режиме реального времени, чтобы избежать отклонений размеров и неравномерности обмотки.

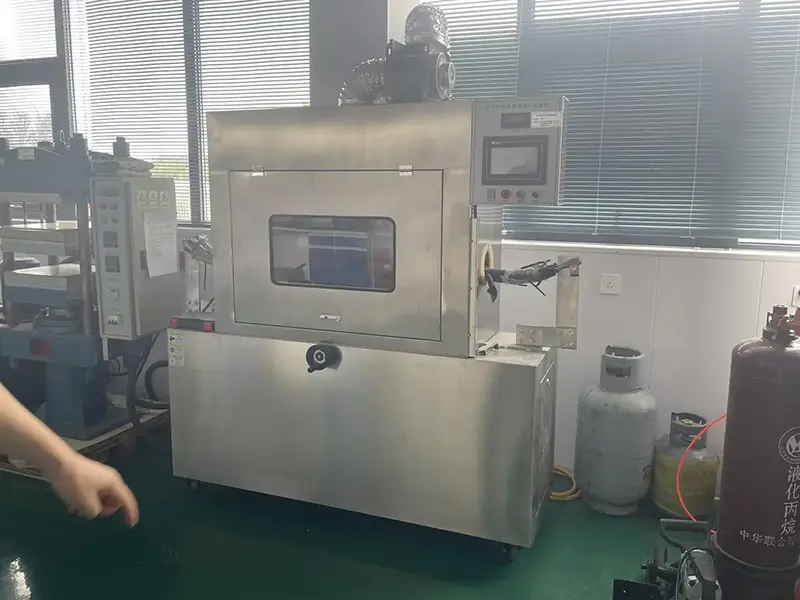

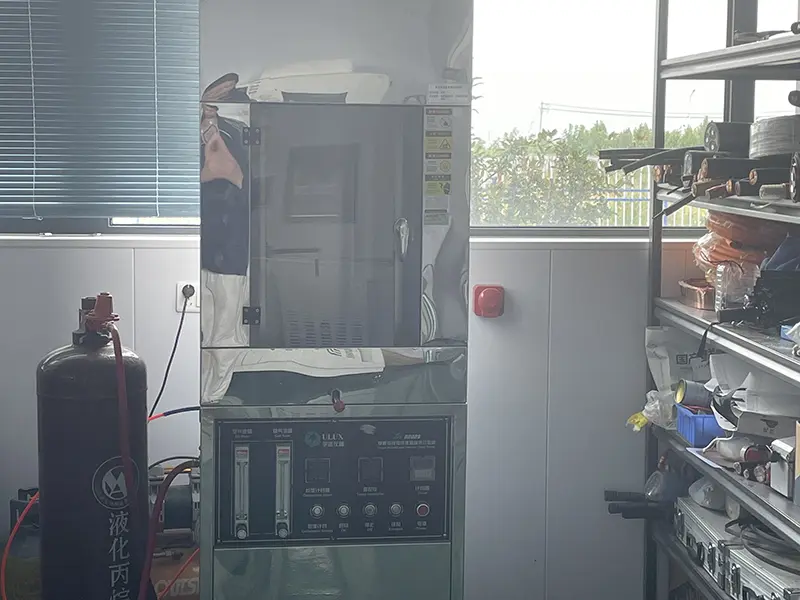

Испытание на сопротивление постоянному току, испытание на выдерживаемое напряжение промышленной частоты, испытание на сопротивление изоляции, испытание на огнестойкость, испытание на старение и испытание на низкотемпературный изгиб полностью имитируют условия инженерной эксплуатации.
Внешний вид, характеристики и упаковка проверяются поштучно. Архив испытаний ведется по каждой партии. Для удовлетворения требований по приемке зарубежных проектов и таможенному оформлению могут быть выданы тестовые документы на английском языке.
Токоведущая среда. Бескислородная медь с высокой проводимостью обеспечивает стабильную передачу энергии.
Основная отличительная структура. Он изолирует высокую температуру во время пожара и поддерживает электропитание цепи, что является его самым большим отличием от обычных силовых кабелей.
Основной электроизоляционный компонент, устойчивый к высоким температурам и устойчивый к старению, нелегко взломать при длительной эксплуатации.
Делает кабель компактным и круглым, а также повышает устойчивость к механическому сжатию.
Обеспечивает механическую защиту от трения, влаги, солнечного света и легкой почвенной коррозии.
Многослойная структура работает синергетически, реализуя двойные возможности: стабильную передачу энергии в нормальных условиях и кратковременное непрерывное электропитание в условиях пожара.
Проходит испытания на огнестойкость при горении. Он может поддерживать нормальное электроснабжение в течение определенного периода времени в условиях открытого огня для обеспечения работы аварийного освещения, пожарных насосов и систем сигнализации. Обычные огнестойкие кабели могут лишь замедлить распространение огня и не смогут обеспечить подачу электроэнергии.
Изоляция из сшитого полиэтилена обеспечивает длительную рабочую температуру 90 ℃ и более высокую температуру стойкости к короткому замыканию, обеспечивая гораздо лучшую термостойкость, чем кабели с ПВХ-изоляцией.
Материал из сшитого полиэтилена устойчив к ультрафиолетовому излучению и термостарению и предназначен для длительной прокладки на кабельных лотках внутри помещений и на наружных подвесных объектах.
Плотная оболочка блокирует влагу, подходит для влажных кабельных траншей и подземной прокладки. Устойчив к слабокислотной и слабощелочной коррозии.
Компактная общая конструкция обеспечивает хорошее сопротивление сжатию и растяжению, защищая от повреждений во время строительных работ.
Ответ: Обычные огнестойкие кабели в основном предназначены для ограничения распространения пламени, тогда как огнестойкие кабели предназначены для сохранения целостности цепи в течение определенного периода времени в условиях пожара. В кабеле имеются огнестойкие слои слюды, которые помогают поддерживать электрическую непрерывность во время пожара, что делает его применимым для цепей, обслуживающих пожарные насосы, аварийное освещение и системы сигнализации.
A: Изоляция из сшитого полиэтилена имеет указанную долговременную рабочую температуру до 90 ℃. Обеспечивает хорошую термическую стабильность и устойчивость к старению и химическому воздействию. По сравнению с изоляцией из ПВХ, изоляция из сшитого полиэтилена обычно лучше подходит для применений, где требуются более высокие постоянные рабочие температуры, в зависимости от выбранной спецификации кабеля и условий установки.
О: Огнестойкий слой изготовлен из слюдяной огнестойкой ленты. Под воздействием высокотемпературного пламени слюда сохраняет свои изолирующие свойства и образует термостойкий барьер вокруг проводника, помогая защитить систему электроизоляции и сохранить непрерывность цепи в течение указанного огнестойкого периода.
О: Проверка может включать в себя проверку сырья, мониторинг производственной линии, испытание сопротивления проводника готовой продукции, испытание на выдерживаемое напряжение промышленной частоты, испытание на сопротивление изоляции, испытания на огнестойкость, испытания на старение и испытания на низкотемпературный изгиб. Соответствующие записи испытаний могут храниться по партиям, а технические документы или документы по испытаниям на английском языке могут быть предоставлены в соответствии с требованиями документации зарубежных проектов.
О: Применимый метод прокладки зависит от конструкции кабеля и условий площадки. Оболочка обеспечивает защиту от влаги, ультрафиолетового излучения и слабой кислотной или слабощелочной среды. Этот кабель можно рассматривать для использования в кабельных лотках внутри помещений, в подвесных прокладках на открытом воздухе, во влажных кабельных траншеях и в некоторых случаях прокладки под землей, где были подтверждены механические, экологические и монтажные требования.
О: Основную конструкцию можно описать пятью уровнями:
1. Жила из бескислородной меди для передачи электрического тока;
2. Огнестойкий слюдяной слой, обеспечивающий непрерывность цепи в условиях пожара;
3. Изоляционный слой из сшитого полиэтилена, обеспечивающий электрическую изоляцию и термическую стабильность;
4. Слой наполнителя для структурной поддержки и стабильности размеров;
5. Внешняя оболочка обеспечивает защиту от механического износа, влаги и воздействия внешних факторов.
Комбинированная конструкция отвечает как нормальным требованиям к передаче энергии, так и требованиям к огнестойкости цепей.
A: Проводник изготовлен из бескислородной меди высокой чистоты. Конструкция многожильного проводника обеспечивает большую гибкость, чем одножильный проводник того же сечения, что упрощает прокладку и подключение в кабельных лотках, кабелепроводах и других ограниченных пространствах для проводки. Электрические характеристики следует оценивать в соответствии с размером проводника и применимыми спецификациями кабеля.
A: Изоляция из сшитого полиэтилена имеет предел температуры короткого замыкания до 250 ℃ в течение указанного короткого времени в зависимости от применимого стандарта кабеля и условий эксплуатации. Готовые кабели перед поставкой могут пройти испытания на выдерживаемое напряжение промышленной частоты и сопротивление изоляции. При прокладке под землей во влажной среде необходимо учитывать оболочку, систему изоляции, условия дренажа и метод прокладки для обеспечения долгосрочных электрических характеристик.
