Огнестойкий силовой кабель низкого напряжения из медного сшитого полиэтилена FR предназначен для низковольтных цепей, где требуется как контроль распространения пламени, так и непрерывное электропитание в определенных условиях пожара. Его конструкция сочетает в себе медный проводник, изоляцию из сшитого полиэтилена, слюдяную огнестойкую ленту, огнезащитный наполнитель и защитную внешнюю оболочку для пожарно-аварийного электрораспределения и других низковольтных установок с установленными требованиями пожарной безопасности.
|
Номинальное сечение (мм²) |
Минимальное количество токопроводящих проводов |
Внешний диаметр проводника （мм） |
Номинальная толщина изоляции из сшитого полиэтилена, мм |
Приблизительный внешний диаметр изоляции /мм |
Максимальное сопротивление проводника при 20 ℃ (Ом/км) медь |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5（Б） |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5（Б） |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4（Б） |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6（Б） |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |

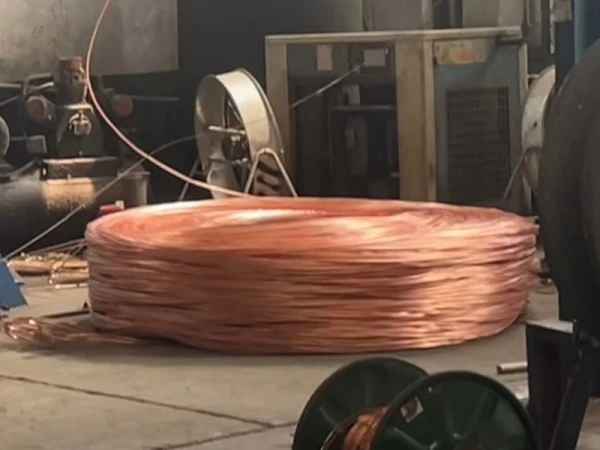

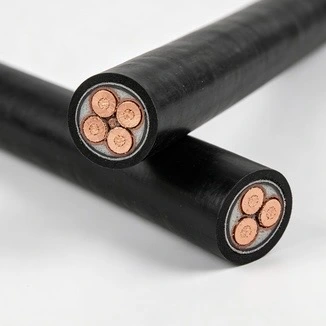

Жила изготавливается из электролитической меди и выпускается в однопроволочном и многопроволочном исполнении согласно заданному сечению. Значения сопротивления проводников в таблице выше служат прямой отправной точкой для электрического выбора. Многожильные проводники также могут обеспечить большую гибкость, если трасса кабеля включает в себя изгибы, лотки или кабелепроводы.

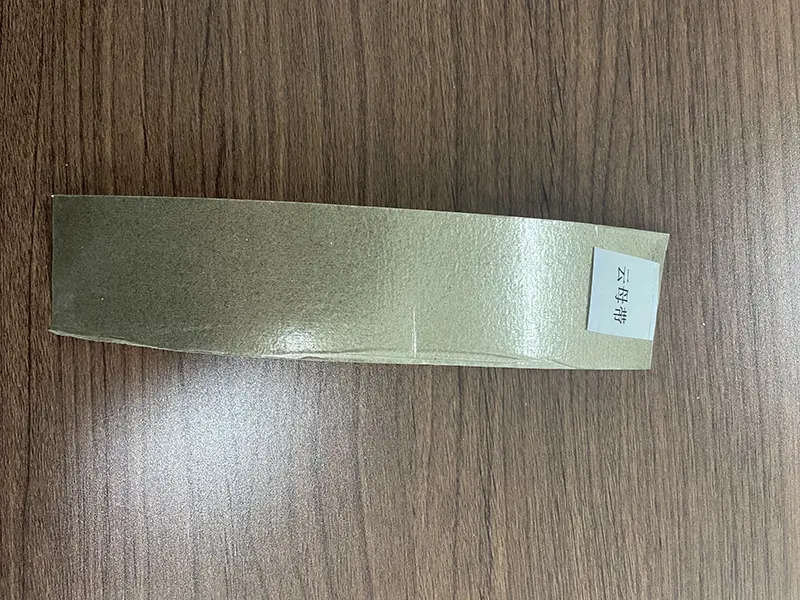

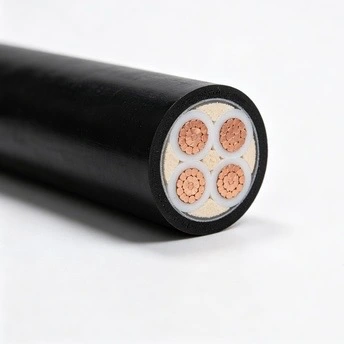

Двухслойная слюдяная лента наносится вокруг узла проводника в качестве основного огнестойкого барьера. При определенных испытаниях на огнестойкость слой слюды помогает защитить проводник и систему изоляции от прямого воздействия тепла и поддерживает целостность цепи в течение требуемой продолжительности испытания. Характеристики огнестойкости следует оценивать в соответствии с применимым стандартом на продукцию и протоколом испытаний, а не только по температуре.
Сшитый полиэтилен обеспечивает основную электрическую изоляцию вокруг проводника. Обычно указанная температура непрерывной эксплуатации составляет 90 ℃ в зависимости от применимой конструкции кабеля и стандарта. По сравнению с обычной изоляцией из ПВХ, сшитый полиэтилен обладает более высокой теплоемкостью и хорошей устойчивостью к старению и многим химическим средам, что делает его пригодным для силовых цепей, подвергающихся повышенным рабочим температурам.
Огнестойкий наполнитель используется для заполнения внутренних пространств между компонентами кабеля и сохранения заданной геометрии кабеля. Его роль также заключается в ограничении распространения пламени через внутренние зазоры, когда кабель подвергается воздействию огня.
Внешняя оболочка обеспечивает механическую защиту и способствует контролю распространения пламени. При установке на открытом воздухе или в траншее фактическую устойчивость к УФ-излучению, влажности и состоянию почвы следует проверять на соответствие указанному материалу оболочки и требованиям проекта.
Соответствующие требования к производству и испытаниям зависят от конструкции кабеля, номинального напряжения, класса огнестойкости и рынка назначения. Для экспортных проектов необходимые требования GB, IEC или страны назначения должны быть подтверждены до начала производства, чтобы конфигурация кабеля и документация соответствовали спецификации проекта.

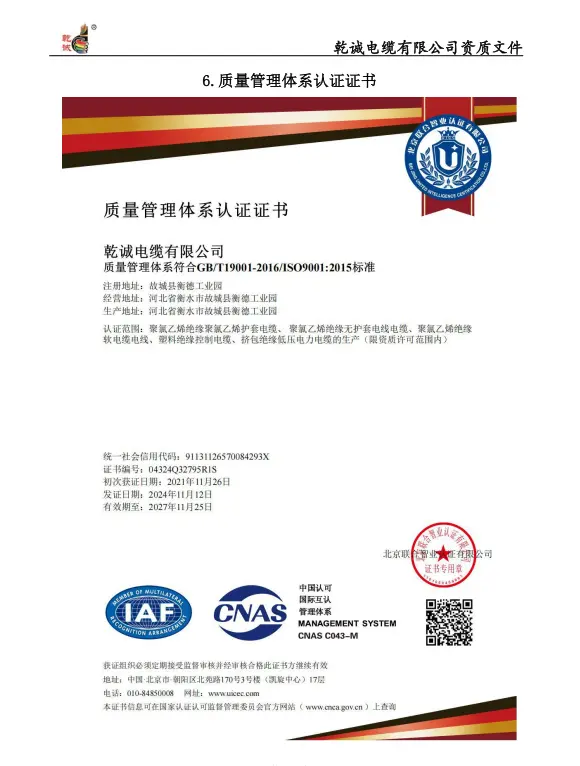

Доступная документация по качеству может включать сертификаты управления качеством ISO 9001, экологического менеджмента ISO 14001 и охраны труда и техники безопасности ISO 45001, а также применимые производственные квалификации и документацию по испытаниям продукции.
Для требований к огнестойкости могут быть предоставлены соответствующие отчеты об испытаниях на огнестойкость и огнестойкость, если это применимо к указанной конструкции продукта. Также можно вести записи о производстве и проверке партий для обеспечения прослеживаемости в соответствии с требованиями заказа и контроля качества.
В огнестойком силовом кабеле низкого напряжения из медного сшитого полиэтилена FR используются отдельные конструкционные слои для различных противопожарных функций. Огнезащитные материалы предназначены для ограничения распространения пламени, а огнестойкий слой слюды поддерживает непрерывную работу цепи во время указанного испытания на огнестойкость. Это разные требования к производительности, и их следует проверять с помощью соответствующих методов испытаний и отчетов.
Изоляция из сшитого полиэтилена рассчитана на постоянную рабочую температуру проводника до 90 ℃ в соответствии с действующими спецификациями. Фактический допустимый ток зависит от размера проводника, способа установки, температуры окружающей среды, группировки и других поправочных факторов. Поэтому выбор кабеля должен основываться на общих условиях установки, а не только на температуре изоляции.
Медные проводники обеспечивают электрический путь для передачи энергии низкого напряжения. Максимальные значения сопротивления, указанные в технической таблице, можно использовать при проверке падения напряжения, нагрева проводника и проектирования схемы. Проверка готового кабеля может включать испытание сопротивления проводника, изоляции и выдерживаемого напряжения в соответствии с применимыми производственными и проектными требованиями.
Размеры проводников, толщину изоляции и характеристики готового кабеля можно проверить во время производства. Если требуется отслеживаемость, записи проверок и документация на продукцию могут быть связаны с соответствующей производственной партией или кабельной катушкой. Это обеспечивает практическую основу для входного контроля, приемки проекта и последующего обслуживания.
Сечение провода выбирайте в соответствии с расчетным током, допустимым падением напряжения, способом монтажа, температурой окружающей среды и группировкой кабелей. Значения в технической таблице описывают размеры и сопротивление проводника, но их не следует рассматривать как отдельную таблицу токовой нагрузки.
Перед заказом подтвердите, требуются ли для проекта огнестойкость, огнестойкость в течение определенного периода времени или и то, и другое. Если требуется класс огнестойкости, требуемая температура испытания, продолжительность, состояние цепи и применимый стандарт должны быть сопоставлены с документацией по испытаниям кабеля.
При монтаже при температуре ниже указанной производителем минимальной температуры установки следует соблюдать соответствующие процедуры обращения и предварительного нагрева в соответствии со спецификацией продукта. Для этой конструкции с изоляцией из сшитого полиэтилена максимальная рабочая температура непрерывного проводника обычно составляет 90 ℃. При установке также следует учитывать источники тепла, группировку кабелей и условия окружающей среды.
Кабель следует прокладывать, не превышая указанного минимального радиуса изгиба. Для значений, предусмотренных для данного продукта, базовый минимальный радиус изгиба составляет ≥10 × внешний диаметр кабеля для одножильных кабелей и ≥15 × внешний диаметр кабеля для многожильных кабелей. Фактические требования к установке должны соответствовать применимой спецификации продукта.
1. Внутренние противопожарные контуры:Подходит для таких применений, как противопожарное распределение электроэнергии, силовые цепи оборудования и кабельные лотки, где требуется непрерывное электропитание в определенных условиях пожара.
2. Коммерческие и общественные здания:Кабельные лотки, шахты и другие низковольтные распределительные маршруты можно рассматривать, если выбранный кабель соответствует пожаробезопасным и электрическим требованиям проекта.
3. Наружная и кабельно-траншейная прокладка:Установка может рассматриваться там, где конструкция оболочки соответствует ожидаемому УФ-излучению, влажности и механическим условиям.
4. Прямое захоронение:Прямое захоронение следует использовать только в том случае, если конструкция и оболочка кабеля соответствуют почве, влажности, механическим и химическим условиям на месте установки.
В цепях пожарной безопасности количество промежуточных соединений должно быть сведено к минимуму. Если необходимо соединение или ответвление, система соединений должна быть совместима с электрическими характеристиками кабеля и требуемыми противопожарными характеристиками. Огнестойкие соединительные или концевые компоненты следует выбирать как целостную систему, а не полагаться только на сам кабель.
Идентификация кабеля должна сохраняться на обоих концах и в соответствующих точках маршрута для облегчения проверки и будущего обслуживания. При протягивании и укладке избегайте чрезмерного растягивающего усилия, острых кромок и неконтролируемого изгиба, которые могут повредить изоляцию или огнестойкие слои.
В кабеле огнестойкие и огнезащитные слои интегрированы в конструкцию заводского изготовления, что снижает необходимость отдельной огнезащитной обработки вдоль тела кабеля. Однако окончания, соединения, опоры и проходы через огнестойкие конструкции по-прежнему требуют совместимых систем установки для поддержания требуемых электрических и противопожарных характеристик всей установки.
A: Огнезащитные характеристики связаны с ограничением распространения пламени после воспламенения, тогда как огнестойкие характеристики связаны с сохранением заданной целостности цепи в определенных условиях пожара. В зависимости от проекта может потребоваться кабель для удовлетворения одного или обоих требований.
Ответ: Сшитый полиэтилен обеспечивает электрическую изоляцию при типичной длительной рабочей температуре 90 ℃ для этого типа конструкции. Его тепловая способность и устойчивость к старению делают его пригодным для низковольтных силовых цепей, где необходимо учитывать рабочую температуру и условия эксплуатации.
A: Подтвердите ток нагрузки, поперечное сечение проводника, допустимое падение напряжения, способ установки, температуру окружающей среды, группу кабелей, длину трассы и требуемый уровень пожаробезопасности. Эти факторы определяют, подходят ли конкретный размер и конструкция для проекта.
О: Соответствующие спецификации продукта, протоколы проверок и применимые отчеты об испытаниях могут быть предоставлены в соответствии с конструкцией кабеля и требованиями заказа. Для экспортных проектов необходимая стандартная документация и документация о рынке назначения должны быть подтверждены до начала производства.
О: Обратите внимание на температуру установки, радиус изгиба, натяжение, источники тепла, группировку кабелей и механическую защиту. В соединениях и клеммах также должны использоваться компоненты, соответствующие требуемым электрическим и противопожарным характеристикам.
Ответ: Для таких применений его можно рассматривать, когда оболочка и вся конструкция кабеля подходят к реальным ультрафиолетовым лучам, влаге, почве, механическим и химическим условиям. Не следует предполагать прямое захоронение только на основании огнестойкости кабеля.
