Экранированный резиновый кабель комбайна для угля

Модели: MC-0,38/0,66, MCP-0,38/0,66, MCP-0,66/1,14, MCP-1,9/3,3 и т. д.

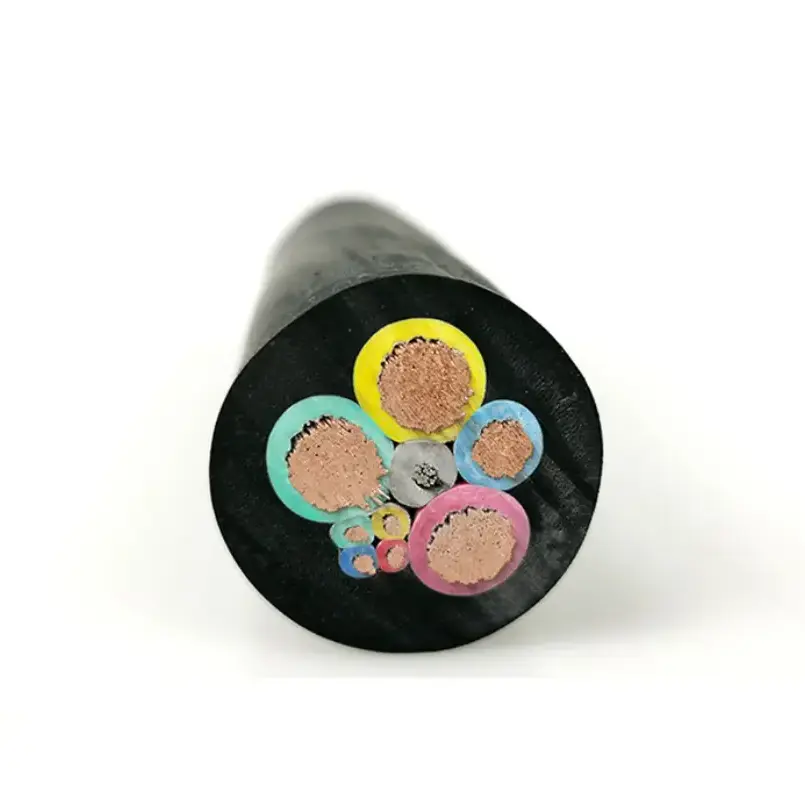

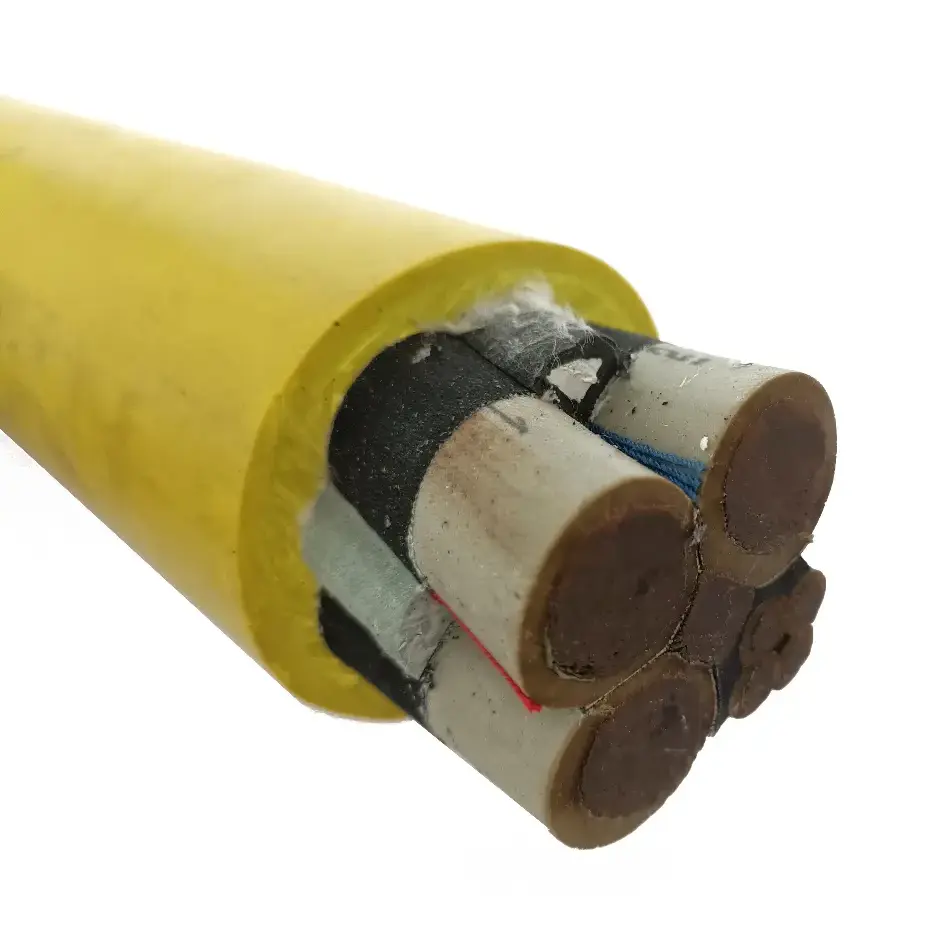

Экранированный резиновый кабель для очистных комбайнов используется для подключения мобильного источника питания и управления на подземном угледобывающем оборудовании, таком как комбайны. Его конструкция сочетает в себе многожильный проводник из бескислородной меди, специальную резиновую изоляцию, металлический экран и высокопрочную резиновую оболочку. Прилагаемые спецификации охватывают несколько уровней напряжения и сечений проводников для применений, в которых кабель подвергается повторяющимся движениям, изгибам, перетаскиванию и механическому контакту.

Таблица характеристик продукции и технических параметров

Типичные условия применения

Этот тип кабеля предназначен для подземного мобильного горнодобывающего оборудования, где силовой кабель может подвергаться постоянным перемещениям и механическим нагрузкам. Фактическую спецификацию следует выбирать в соответствии с напряжением оборудования, потребляемым током, поперечным сечением проводника, конфигурацией жилы и условиями установки.

1. Полностью механизированные угольные забои

Для очистных комбайнов и другого мобильного оборудования требуются тросовые конструкции, способные выдерживать повторяющиеся перемещения по забою. Гибкий проводник и резиновая оболочка подходят для условий прокладки кабеля, связанных с изгибом, перетаскиванием и контактом с окружающим оборудованием.

2. Мобильное подземное электрооборудование

Кабель также можно рассматривать для подключения питания и управления к другому мобильному горнодобывающему оборудованию, если его номинальное напряжение, расположение жил и механические требования соответствуют условиям установки. Тип оборудования и конфигурация подключения должны быть подтверждены перед спецификацией.

3. Области с электромагнитными помехами

Металлический экранирующий слой обеспечивает проводящий барьер вокруг жил кабеля и может помочь снизить влияние электромагнитных помех на цепи управления и сигнализации. Требования к экранированию следует оценивать вместе с конструкцией оборудования и устройством заземления.

4. Влажные, пыльные и механически сложные шахтные помещения.

Резиновая изоляция и внешняя оболочка предназначены для использования в подземных условиях, где могут возникать влага, пыль, сопротивление и механический контакт. При выборе кабеля по-прежнему следует учитывать фактическое воздействие воды, маршрут прокладки, температуру и механическую нагрузку на площадке.

Ключевые технические аспекты

Для выбора кабеля для угольной шахты одних только электрических характеристик недостаточно. Перед заказом необходимо проверить конструкцию кабеля, перемещение при установке, требования к экранированию и условия окружающей среды в соответствии с расположением оборудования и шахты.

1. Электрические характеристики и размер проводника

Доступный диапазон напряжений включает 0,38/0,66 кВ, 0,66/1,14 кВ и 1,9/3,3 кВ с сечением проводников, указанным в прилагаемой спецификации от 16 мм² до 120 мм². Соответствующий размер зависит от нагрузки оборудования, допустимого падения напряжения, длины кабеля и условий установки.

2. Гибкая конструкция для мобильного оборудования

Повторяющееся движение предъявляет к мобильному горнодобывающему кабелю другие механические требования, чем к кабелю стационарной прокладки. Многожильный медный проводник и резиновая конструкция предназначены для применений, требующих многократного изгиба и кручения.

3. Экранирование цепей управления и сигналов.

Кабель имеет композитный металлический экран с медной оплеткой и волокном. Для установок, передающих сигналы управления рядом с мощным электрооборудованием, устройство экранирования должно соответствовать требованиям к заземлению и системе управления оборудования.

4. Защита оболочки

Внешняя резиновая оболочка отличается износостойкостью, маслостойкостью, устойчивостью к сопротивлению и ударам. Эти свойства актуальны, когда кабель проложен рядом с передвижным оборудованием или подвергается неоднократному механическому контакту.

5. Огнезащитные характеристики

В прилагаемой спецификации указано соответствие требованиям горнодобывающей промышленности MT 386, включая самозатухание после удаления пламени. Проектную документацию и применимые спецификации кабеля следует проверять, если шахта требует специальной сертификации или протоколов испытаний.

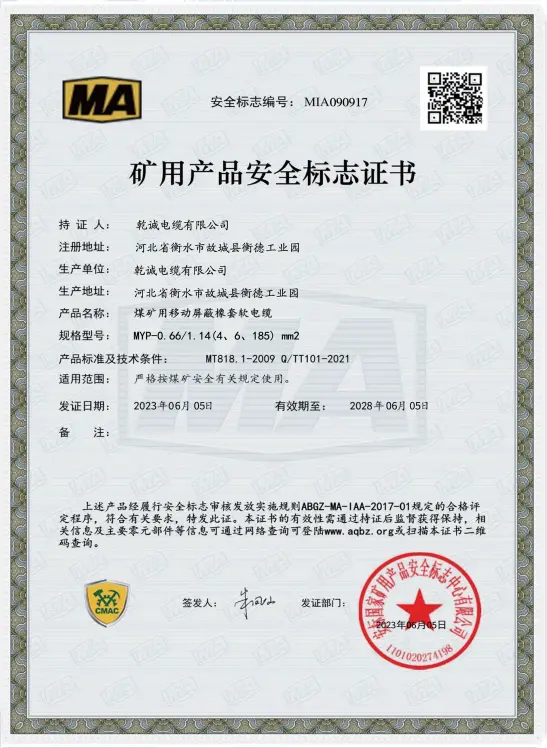

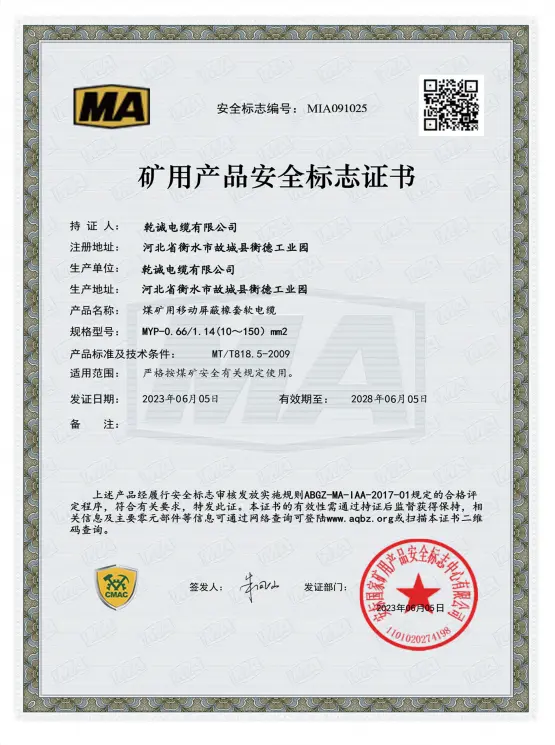

Качество и документация

При закупке кабелей для горнодобывающей промышленности техническая проверка должна охватывать модель продукта, номинальное напряжение, поперечное сечение проводника, конфигурацию жил, требования к электрическим испытаниям и применимые стандарты горнодобывающей промышленности. Эти детали обеспечивают практическую основу для подбора кабеля в соответствии с оборудованием и условиями установки, а не только по номинальному напряжению.

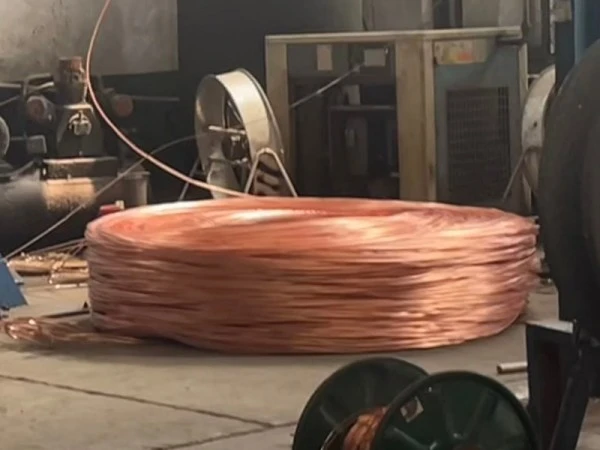

Процесс производства и проверки кабеля Qiancheng может быть задокументирован в соответствии с применимыми спецификациями продукта и требованиями проекта. Протоколы испытаний, технические параметры и другие подтверждающие документы могут быть проверены в рамках процесса закупок и приемки, где это необходимо.

Почему строительство имеет значение в угольной промышленности

1. Конструкция гибкого проводника

Многожильный проводник из бескислородной меди предназначен для выдерживания многократных изгибов и кручений при эксплуатации мобильного оборудования. Размер проводника можно выбрать в соответствии с требуемой электрической нагрузкой и характеристиками кабеля.

2. Комбинированная конфигурация питания и управления.

В поставляемую спецификацию включены составные конструкции силового ядра и ядра управления. Эта конфигурация может упростить прокладку кабелей там, где требуются как силовые, так и управляющие соединения, в зависимости от требований к подключению оборудования.

3. Металлическое экранирование

Экранирующая конструкция актуальна для установок, в которых силовые кабели и цепи управления работают в одной и той же среде мобильного оборудования. Его эффективность зависит от конструкции всей системы, включая заделку экрана и заземление.

4. Резиновая изоляция и оболочка.

Резиновые материалы используются как для изоляции, так и для внешнего защитного слоя. Указанная конструкция обеспечивает устойчивость к выдавливанию, разрыву, износу, воздействию масла и ударам в сложных механических условиях, связанных с передвижным подземным оборудованием.

Часто задаваемые вопросы

В1: Какое напряжение и размеры проводников доступны?

A: Прилагаемые характеристики охватывают номинальные напряжения 0,38/0,66 кВ, 0,66/1,14 кВ и 1,9/3,3 кВ с сечением проводников от 16 мм² до 120 мм². Конкретные основные схемы и модели должны быть подтверждены в соответствии с оборудованием и применением.

В2: Какая экранирующая структура используется в этом кабеле?

О: В кабеле используется композитный металлический экран, состоящий из медной оплетки и волокна. Он предназначен для уменьшения электромагнитных помех, воздействующих на цепи внутри кабеля, при этом общие характеристики экранирования также зависят от правильной установки и заземления.

В3: Где обычно используется этот тип кабеля для майнинга?

A: Экранированный резиновый кабель для комбайнов для угольных комбайнов в основном используется с передвижным подземным горнодобывающим оборудованием и рабочими забоями угледобывающих предприятий. Его можно рассматривать для комбайнов для угля и другого мобильного оборудования, если напряжение, размер проводника, конфигурация сердечника и механические требования совместимы.

В4: Что следует подтвердить перед заказом?

A: Подтвердите номинальное напряжение оборудования, поперечное сечение проводника, количество и тип жил, длину кабеля, требования к экранированию, метод установки и условия окружающей среды. Для горнодобывающих проектов необходимые стандарты, сертификаты и испытательная документация также должны быть подтверждены перед производством или отправкой.

В5: Обладает ли кабель огнезащитными свойствами?

О: В поставляемой технической спецификации указано, что кабель соответствует требованиям горнодобывающей промышленности MT 386 и является самозатухающим после удаления пламени. Любые требования к сертификации или испытаниям для конкретного проекта должны быть подтверждены с учетом точной модели кабеля и применимой спецификации.

Вопрос 6: Может ли Цяньчэн предоставить техническую документацию для закупок проекта?

О: Технические параметры и сопроводительная документация могут быть предоставлены в соответствии с выбранной моделью и требованиями проекта. При рассмотрении предложения или спецификации полезно указать требуемое напряжение, размер проводника, конфигурацию жилы, количество и условия применения.
