Силовой кабель для горнодобывающей промышленности с изоляцией из сшитого полиэтилена

Модель: MYJV, MYJV22.

Шахтный силовой кабель с изоляцией из сшитого полиэтилена соответствует стандарту MT/T 818.13-2009, с жилами из бескислородной меди высокой чистоты, изоляцией из сшитого полиэтилена и огнестойкой оболочкой из ПВХ. Номинальное напряжение варьируется от 0,6/1 кВ до 8,7/10 кВ, при длительной рабочей температуре 90 ℃. Кабель предназначен для стационарного распределения электроэнергии в подземных и открытых угольных шахтах. Он предназначен для статической установки и не должен использоваться на передвижном оборудовании, требующем непрерывного перетаскивания или многократного сгибания.

Таблица характеристик продукции и технических параметров

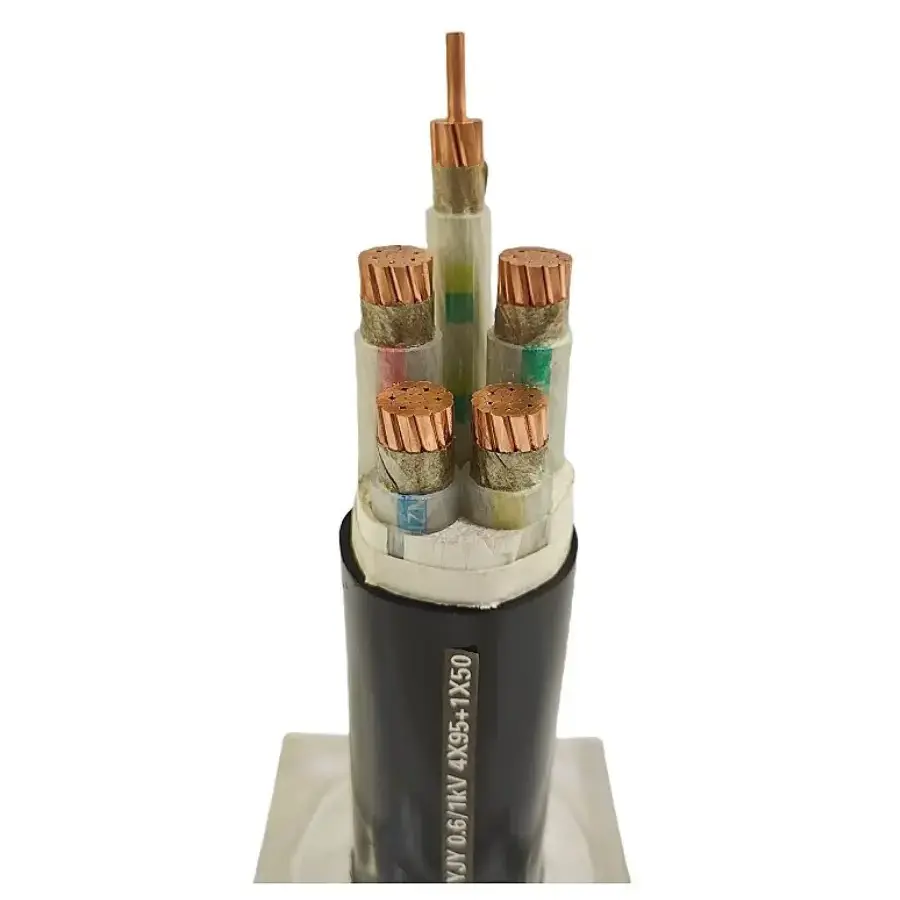

Ключевые особенности конструкции

1. Изоляция из сшитого полиэтилена для более высоких рабочих температур.

Изоляция из сшитого полиэтилена имеет заданную долговременную рабочую температуру 90 ℃ и кратковременную температуру короткого замыкания до 250 ℃. По сравнению с изоляцией из ПВХ, изоляция из сшитого полиэтилена обеспечивает более высокий температурный диапазон для цепей фиксированной мощности, где необходимо учитывать нагрузку на проводник и условия окружающей среды.

2. Медный проводник и электрические характеристики.

Жила изготовлена ​​из бескислородной меди высокой чистоты и доступна в одножильном или многопроволочном исполнении в зависимости от спецификации кабеля. Сечение проводника, расположение жил и номинальное напряжение должны соответствовать подключенной нагрузке, расстоянию передачи и условиям установки. Сопротивление проводника постоянного тока проверяется на соответствие применимым требованиям MT 818 или GB/T 3956.

3. Огнестойкая оболочка из ПВХ.

Внешняя оболочка обеспечивает внешнюю защиту кабеля и обладает огнестойкими свойствами для применения в горнодобывающей промышленности. В прилагаемой спецификации также указана устойчивость к воздействию масел и кислот и щелочей. При выборе подходящей конструкции оболочки следует учитывать фактическое химическое воздействие, состояние воды, температуру и механическое воздействие.

4. Дополнительная броня из стальной ленты.

Для установок, где требуется дополнительная механическая защита, доступна броневая конструкция из стальной ленты. Таким образом, MYJV22 отличается от небронированной конструкции MYJV слоем брони. Окончательная конструкция должна выбираться в соответствии с методом укладки, механическим риском и применимыми спецификациями проекта.

Условия установки и применения

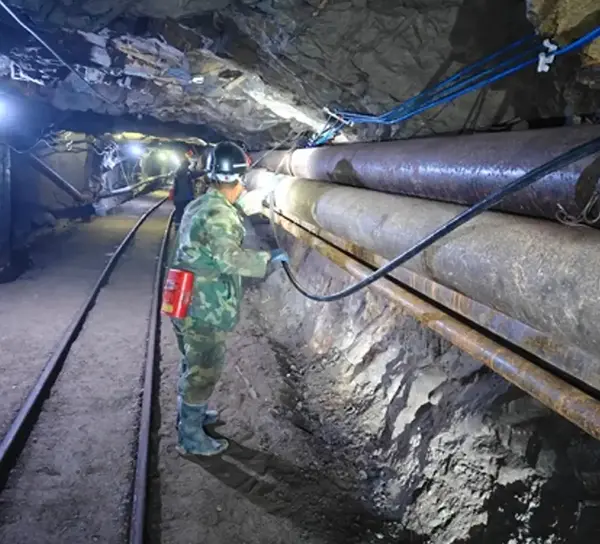

Эта линейка кабелей предназначена для фиксированного распределения электроэнергии, а не для непрерывной мобильной связи. Типичные области применения включают подземные магистральные выработки, электромеханические камеры, стационарные насосные системы, вентиляционное оборудование, конвейерные силовые цепи и другие стационарные точки распределения электроэнергии в шахтах.

1. Подземное стационарное распределение электроэнергии.

При подземной прокладке необходимо проверить характеристики кабеля на соответствие номинальному напряжению, току нагрузки, маршруту установки, температуре окружающей среды, воздействию влаги и имеющейся механической защите. Where the cable is routed through areas with a higher risk of impact or compression, an armoured construction may be considered.

2. Системы электроснабжения открытых карьеров

Стационарные цепи в карьерах могут подвергаться воздействию внешних факторов, пыли, дождя и перепадов температуры. При выборе кабеля следует учитывать эти условия окружающей среды, а также требуемый уровень напряжения, размер проводника и способ прокладки.

3. Угольно-обогатительные и вспомогательные сооружения.

Стационарные силовые цепи для углеобогатительных фабрик, насосных станций, вентиляционных систем и других вспомогательных объектов могут быть определены в зависимости от нагрузки оборудования и расстояния распределения. Конструкция кабеля должна быть проверена на соответствие реальным условиям окружающей среды, а не применять одну спецификацию ко всем объектам шахты.

Технический отбор и проверка

Перед заказом необходимо подтвердить требуемое номинальное напряжение, сечение проводника, количество жил, конструкцию брони, длину кабеля и способ монтажа. Для более длинных маршрутов электропитания вместе с ожидаемой нагрузкой также следует учитывать падение напряжения и сопротивление проводника.

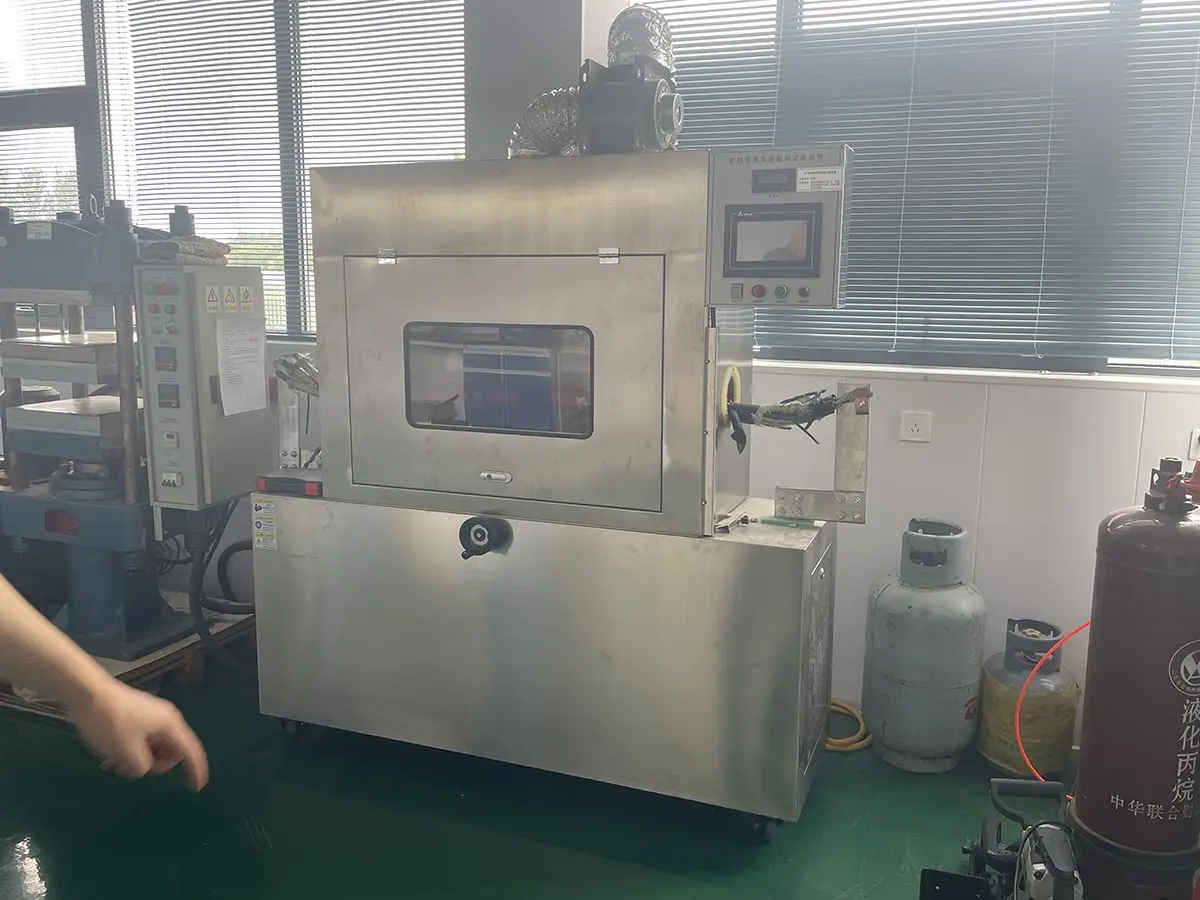

При входном контроле модель продукта и конструкция кабеля могут быть проверены на соответствие спецификации покупки. В зависимости от требований проекта документация и протоколы испытаний могут включать в себя сопротивление проводников, испытания изоляции, результаты выдерживаемых напряжений и протоколы испытаний на огнестойкость. Если требуется сертификация для конкретной шахты или дополнительные документы проверки, они должны быть подтверждены до производства и отгрузки.

Часто задаваемые вопросы

В1: Какой стандарт применяется к этому силовому кабелю для майнинга?

A: Продукт соответствует стандарту MT/T 818.13-2009, а требования к проводникам указаны в GB/T 3956, где это применимо. Точные стандарты и документация, необходимые для проекта, должны быть подтверждены с учетом выбранной модели и номинального напряжения.

В2: Какое напряжение и размеры проводников доступны?

О: Указанный диапазон номинальных напряжений составляет от 0,6/1 кВ до 8,7/10 кВ, а в технической таблице указаны сечения проводов от 2,5 мм² до 300 мм². Конфигурация жил может быть 3-жильной или 3+1-жильной, точная комбинация зависит от выбранной спецификации кабеля.

Вопрос 3: В чем разница между MYJV и MYJV22?

Ответ: MYJV относится к конструкции с изоляцией из сшитого полиэтилена и оболочкой из ПВХ, тогда как MYJV22 имеет броню из стальной ленты. Бронированный вариант рассматривается там, где установка требует дополнительной механической защиты. Выбор подходящей конструкции зависит от трассы кабеля и условий прокладки.

В4: Можно ли использовать этот кабель на угольных комбайнах или другом передвижном горнодобывающем оборудовании?

О: Нет. Этот кабель предназначен для статической установки и фиксированного распределения электроэнергии. Для оборудования, связанного с непрерывным перетаскиванием, повторяющимся изгибом или другими мобильными операциями, обычно требуется гибкий горнодобывающий кабель, специально предназначенный для этих условий эксплуатации.

В5: Какую информацию следует предоставить при запросе предложения?

О: Требуемая информация обычно включает номинальное напряжение, поперечное сечение проводника, конфигурацию жил, длину кабеля, количество, метод установки и применяемое оборудование. Если проект требует специальной сертификации, протоколов проверок, требований к упаковке или технической документации, это также должно быть указано в запросе.

В6: Что следует проверить перед отправкой или приемкой на объекте?

О: Проверьте модель кабеля, номинальное напряжение, размер проводника, конфигурацию жил, тип брони и длину кабеля в соответствии со спецификацией покупки. В зависимости от проекта перед приемкой проверьте соответствующие результаты электрических испытаний, данные о сопротивлении проводников, записи выдерживаемого напряжения, огнестойкую документацию и необходимые сертификаты.

Для стационарных систем распределения электроэнергии в шахтах следует выбирать горный силовой кабель с изоляцией из сшитого полиэтилена в соответствии с электрической нагрузкой, номинальным напряжением, методом установки и условиями окружающей среды. Для применений, связанных с непрерывным движением, конструкция кабеля должна рассматриваться отдельно, чтобы соответствовать механическим требованиям оборудования.
