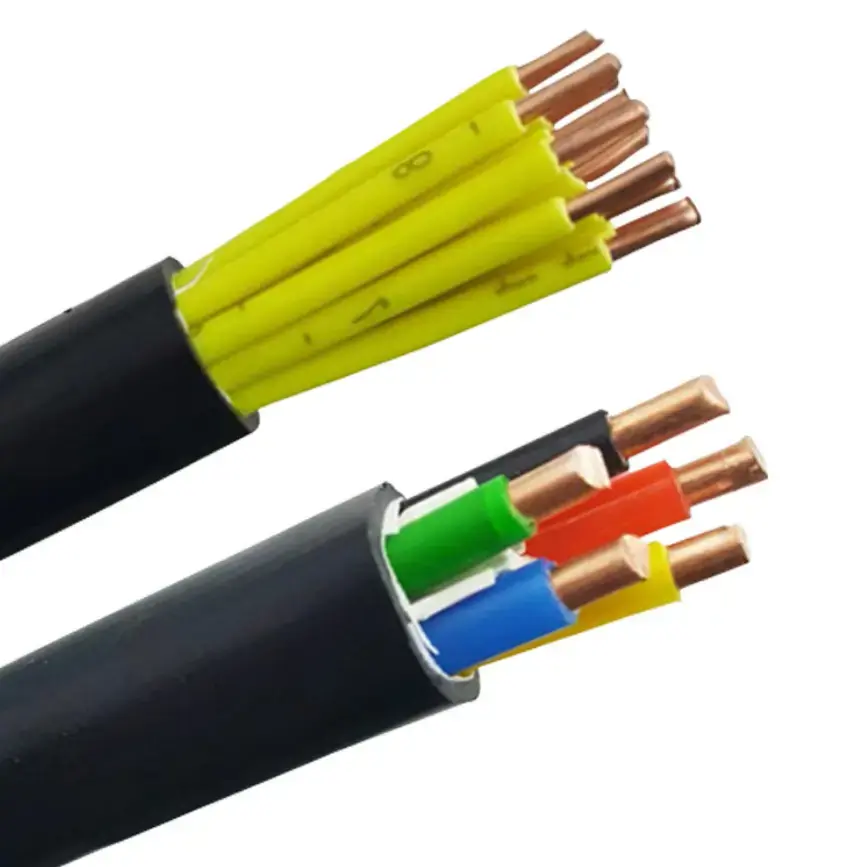

Огнестойкий контрольный кабель из медного ПВХ

Модели продукта: ZR-KVV, а именно Z(A、B、C、D)-KVV, ZR-KVVP а именно Z(A、B、C、D)-KVVP, ZR-KVV22 а именно Z(A、B、C、D)-KVV22 и т.д.

Огнестойкий контрольный кабель из медного ПВХ представляет собой контрольный кабель на 450/750 В, в котором используются жилы из бескислородной меди высокой чистоты, слюдяная лента, изоляция и оболочка из негорючего ПВХ. Для различных условий проводки доступны конструкции одножильных проводов класса 1, многожильных классов 2 и гибких проводов класса 5. Кабель предназначен для управления, контроля и вспомогательных цепей промышленных объектов, зданий и других низковольтных электросистем, где требуется огнезащитное и огнестойкое исполнение.

Конструкция кабеля также может включать в себя дополнительную оплетку медных проводов или экранирование медной лентой с количеством жил от 2 до 61. Таким образом, выбор может основываться на типе проводника, поперечном сечении, количестве жил, требованиях к экранированию, методе установки и применимых требованиях проекта к пожарной безопасности.

Спецификация продукта, размеры и таблица технических параметров

Конструкция и производительность

Варианты проводников для различных условий проводки

Кабель доступен с одножильными, многожильными или гибкими медными жилами. Одножильные и многожильные конструкции можно использовать там, где трасса кабеля относительно фиксирована, а гибкие проводники более удобны для проводки шкафа, подключения оборудования и установок, требующих более простого обращения с кабелем. Соответствующую конструкцию проводника следует выбирать в соответствии с методом установки и механическими требованиями.

Слюдяная лента и изоляция из ПВХ

Лента из слюды образует огнестойкий слой вокруг проводника, а ПВХ обеспечивает основную электроизоляцию. Внешняя оболочка также изготовлена ​​из огнестойкого ПВХ. Эта комбинация придает кабелю как определенную огнестойкую конструкцию, так и огнестойкие характеристики для соответствующей конфигурации кабеля.

Дополнительное экранирование

Для цепей, в которых необходимо учитывать электромагнитные помехи, в качестве экранирующего слоя можно использовать оплетку из медной проволоки или обмотку медной лентой. Указанный уровень покрытия экранированием составляет ≥80%. Экранированную конструкцию следует выбирать в соответствии с типом сигнала, окружающим электрооборудованием и средой установки.

Где кабель отвечает практическим требованиям к проводке

Огнестойкий контрольный кабель из медного ПВХ можно сконфигурировать как для фиксированной, так и для более гибкой проводки управления. Это уменьшает необходимость выбора совершенно разных конструкций проводников, когда проект содержит шкафы управления, соединения оборудования и фиксированные кабельные трассы в одной электрической системе.

Для цепей, передающих сигналы управления и контроля, сопротивление проводника является важной характеристикой, а не просто описанием материала. В технической таблице указаны требования к сопротивлению изоляции, выдерживаемому напряжению и сопротивлению проводников, которые можно использовать для технического подтверждения перед заказом.

Если противопожарная защита является частью электрического проекта, огнестойкие и огнестойкие характеристики кабеля следует оценивать вместе с прокладкой кабеля, методами поддержки и требованиями всей системы противопожарной защиты. Характеристики кабеля не следует рассматривать независимо от метода установки.

Сценарии применения

1. Системы противопожарной защиты: шкафы управления противопожарной защитой, цепи сигнализации, дымоудаляющее оборудование и системы управления пожарными насосами.

2. Силовые объекты: электрические шкафы управления, вспомогательные цепи генераторной установки и проводка управления или сигнализации в помещениях распределения электроэнергии.

3. Промышленная автоматизация: системы управления производственными линиями, машинами и технологическим оборудованием, где требуется конструкция огнестойкого кабеля.

4. Электрические системы зданий: системы управления лифтами, оборудование центрального кондиционирования, подвальные машинные помещения и другие приложения для автоматизации зданий.

5. Общепромышленное оборудование: оборудование для очистки сточных вод, сушильные линии, станки и другие вспомогательные цепи управления.

Качество и техническая проверка

При технических закупках основные точки проверки включают конструкцию проводника, поперечное сечение проводника, толщину ПВХ-изоляции, сопротивление изоляции, выдерживаемое напряжение, сопротивление проводника, конфигурацию экранирования и указанные требования пожарной безопасности. Эти параметры обеспечивают более практическую основу для приемки продукции, чем общие описания качества кабеля.

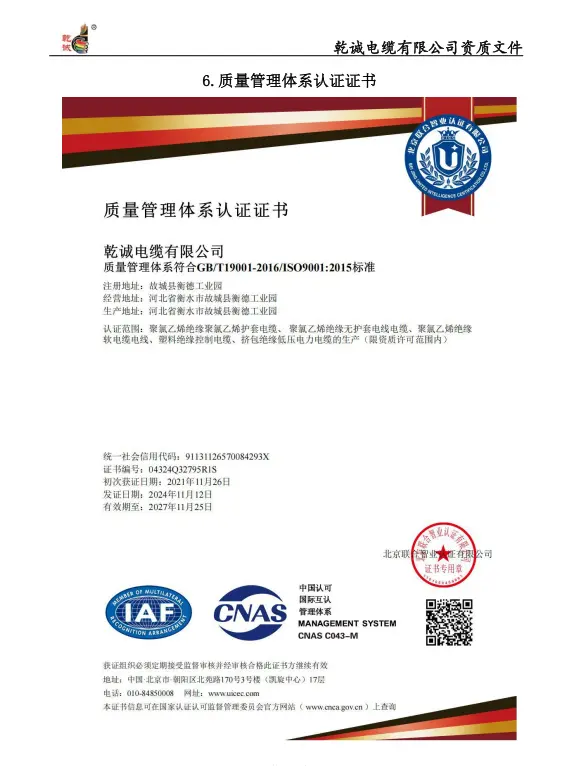

Qiancheng может предоставить применимые характеристики продукта и техническую документацию в соответствии с заказанной конфигурацией кабеля. Для инженерных и экспортных проектов требования к протоколам испытаний, сертификатам, протоколам проверок, упаковке и длине кабеля должны быть подтверждены до начала производства.

Руководство по выбору характеристик

Сечение проводника

Доступное поперечное сечение проводника составляет от 0,5 мм² до 10 мм². Выбор должен основываться на функции цепи, электрической нагрузке, допустимом сопротивлении проводника и применимых требованиях к установке.

Количество ядра

Стандартная конфигурация охватывает от 2 до 61 ядер. Количество жил должно определяться исходя из количества цепей управления, контроля и вспомогательных цепей, необходимых для оборудования или проекта.

Требования к экранированию

Если помехи сигнала вызывают беспокойство, можно рассмотреть возможность использования медной проволочной оплетки или экранирования медной лентой. Требуемый метод экранирования должен быть подтвержден в соответствии с требованиями к электрической среде и системе управления.

Огненная производительность

В технической таблице указаны условия воздействия огня не менее 830 ℃ в течение 90 минут, а также требования к огнестойкости в соответствии с GB/T 19666. Требуемые условия испытаний и документация должны быть подтверждены фактической спецификацией проекта перед размещением заказа.

Часто задаваемые вопросы

1. Какие стандарты указаны для этого кабеля?

В технических данных указаны GB/T 9330 для сопротивления проводников постоянного тока и GB/T 19666 для перечисленных требований к огнестойкости. Любая дополнительная сертификация или документация по испытаниям, необходимая для экспортного проекта, должна быть подтверждена в соответствии с заказанной конфигурацией кабеля.

2. Какие конструкции проводников доступны?

Кабель может быть выполнен из сплошных жестких жил или многожильных гибких жил. Подходящая конструкция зависит от того, является ли установка стационарной, проложенной через шкаф управления или требует большей гибкости при установке.

3. Какие сечения и количество сердцевин доступны?

Перечисленные сечения проводников варьируются от 0,5 мм² до 10 мм², количество жил от 2 до 61 жилы. Окончательная комбинация должна быть подтверждена в соответствии со схемой и конфигурацией кабеля.

4. Можно ли экранировать кабель?

Да. В качестве дополнительного экранирующего слоя можно использовать оплетку из медной проволоки или обмотку медной лентой с заявленным коэффициентом покрытия экранированием ≥80%.

5. Где обычно используется этот огнестойкий контрольный кабель из медного ПВХ?

Применяется для управления, контроля и вспомогательных цепей в системах противопожарной защиты, энергетических объектах, средствах промышленной автоматики, электросистемах зданий и других промышленных применениях, где требуются заданные огнезащитные и огнестойкие характеристики.

6. Какая информация необходима для предложения?

Укажите требуемую модель, тип проводника, поперечное сечение, количество жил, требования к экранированию, длину кабеля, условия установки и применимые требования пожарной безопасности. Любые необходимые отчеты об инспекциях, сертификаты или экспортная документация также должны быть указаны заранее.
