Огнестойкий медный кабель управления из сшитого полиэтилена

Модели продукта: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23 и т. д.

В системах противопожарной защиты и аварийного управления кабель управления должен продолжать передавать электрические сигналы при воздействии аномального тепла или пожара. Огнестойкий медный контрольный кабель из сшитого полиэтилена предназначен для этих низковольтных цепей и подходит для прокладки внутри помещений, экранированной сигнальной проводки и установок с механической защитой. Ассортимент продукции включает небронированные, экранированные и бронированные конструкции, подходящие для различных условий прокладки.

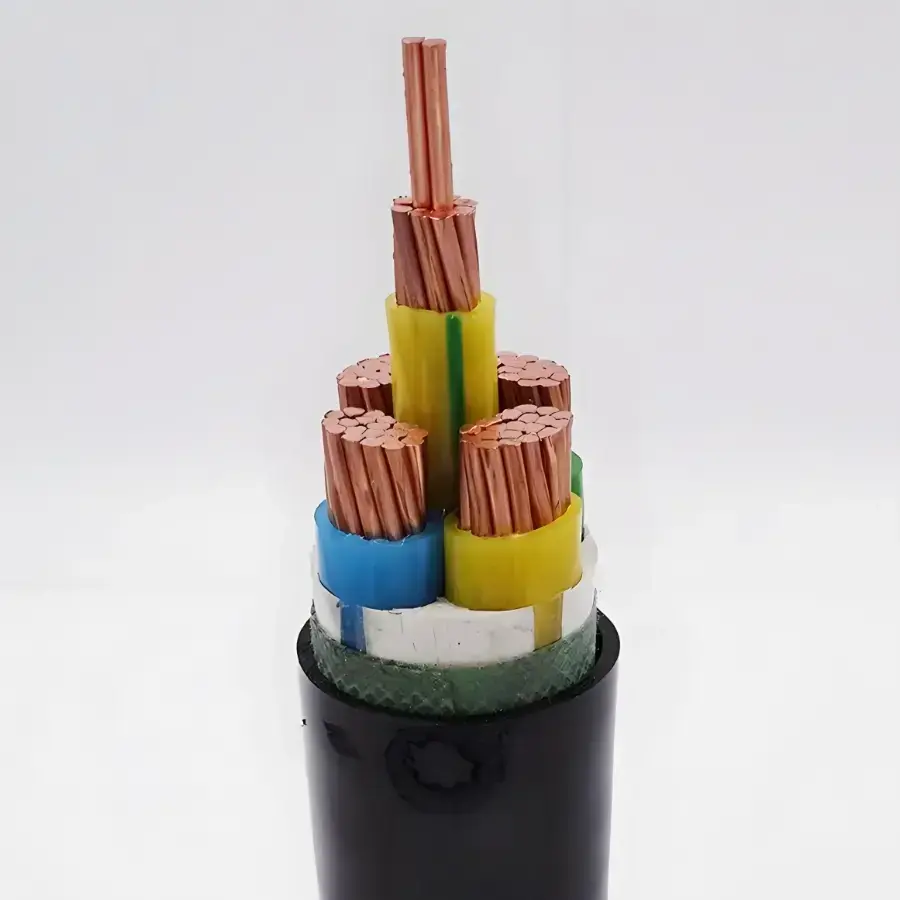

Кабель имеет медную жилу, изоляцию из сшитого полиэтилена и огнестойкую структуру из двухслойной синтетической слюдяной ленты. Прилагаемые технические данные указывают максимальную долговременную рабочую температуру 90 ℃ для изоляции из сшитого полиэтилена. Количество жил, сечение проводника, экранирование и броня могут быть выбраны в зависимости от схемы управления, подключения оборудования и способа установки.

Спецификация продукта, размеры и таблица технических параметров

Конструкция и огнестойкость

Медный проводник высокой чистоты

В прилагаемой спецификации в качестве материала проводника указано, что в качестве материала проводника используется бескислородная медь высокой чистоты 99,99%. Для N-KYJV указаны одножильные проводники класса 1, а для соответствующих гибких моделей доступны конфигурации с гибкими проводниками. Указаны сечения от 0,75 до 6 мм² и количество жил от 2 до 61, что позволяет согласовать конфигурацию кабеля с различными схемами схемы управления.

Изоляция из сшитого полиэтилена

Сшитый полиэтилен из сшитого полиэтилена образует основной изоляционный слой. В технических данных указана максимальная долговременная рабочая температура 90 ℃ и устойчивость к кратковременной перегрузке 130 ℃. При выборе кабеля этот температурный диапазон следует учитывать вместе с нагрузкой на проводник, условиями окружающей среды и фактической средой установки.

Двухслойная огнестойкая структура слюды

Огнестойкий слой состоит из двухслойной обмотки синтетической слюдяной лентой. Согласно прилагаемой спецификации, кабель может оставаться под напряжением в течение 90 минут при температуре открытого огня не ниже 830℃. Поэтому огнестойкий слой является ключевой частью конструкции кабеля для цепей аварийного управления и сигнализации, где требуется непрерывная работа цепей.

Огнестойкая внешняя оболочка

Внешняя оболочка изготовлена ​​из огнестойкого полиолефина. Помимо защиты внутренней конструкции кабеля во время монтажа и эксплуатации, оболочка предназначена для ограничения распространения пламени в установленных условиях пожаробезопасности.

Модели для различных условий установки

Небронированная конструкция NH-KYJY/NH-KYJYR имеет минимальный радиус изгиба, в 6 раз превышающий внешний диаметр кабеля, и может использоваться для кабельных лотков, внутренних кабелепроводов и кабельных траншей. Там, где электромагнитные помехи вызывают беспокойство, экранированная конфигурация NH-KYJYP обеспечивает экранирование с медной оплеткой с указанным покрытием не менее 80%.

Для трасс, подвергающихся механическому давлению или прокладке под землей, N-KYJV22 и N-KYJY23 указаны с двухслойной стальной ленточной броней и минимальным радиусом изгиба, в 12 раз превышающим внешний диаметр кабеля. Перед выбором бронеконструкции необходимо подтвердить способ установки, механическое воздействие, условия захоронения и требуемый уровень защиты.

Где используется кабель

Системы противопожарной защиты

В цепях управления и сигнализации пожарной сигнализации, спринклерных насосов, вентиляторов дымоудаления, противопожарных ставней и аварийного освещения допускается использовать кабель, если требуемые огнестойкость и электрические параметры соответствуют проектным условиям.

Подземные и закрытые помещения

Туннели, комплексные инженерные коридоры, подземные парковки и другие закрытые помещения могут потребовать огнестойкой проводки управления для аварийного оборудования и систем противопожарной защиты.

Объекты новой энергетики

Фотоэлектрические электростанции, помещения для хранения оборудования и зарядная инфраструктура могут включать в себя схемы аварийного управления, где температура, пожарная безопасность и условия установки должны учитываться вместе.

Общественные и многоквартирные здания

Больницам, школам, торговым центрам, аэропортам и офисным зданиям могут потребоваться огнестойкие цепи управления для аварийных систем и оборудования для обслуживания зданий.

Промышленные объекты

Металлургические, химические и другие промышленные предприятия могут использовать огнестойкую проводку управления для отключения оборудования, сигнализации, аварийной вентиляции и связанных с ними функций управления при условии соблюдения применимых требований проекта.

Экспортируемое электрооборудование

Кабель может быть указан как часть электромеханического оборудования или систем противопожарной защиты, предназначенных для зарубежных проектов, с необходимыми стандартами, испытательной документацией и упаковкой, подтвержденной в соответствии с рынком назначения.

Вопросы технической проверки и закупок

Для огнестойкого кабеля управления проверка должна охватывать не только материал проводника. Сечение проводника, количество жил, сопротивление изоляции, результат выдерживаемого напряжения, огнестойкий слой, материал оболочки и применимые условия монтажа должны соответствовать спецификациям проекта.

В прилагаемых данных указано напряжение 3000 В/5 мин для испытания готового изделия на выдерживание напряжения и сопротивление изоляции не менее 1000 МОм·км при температуре 20 ℃. Для закупок проекта необходимые протоколы испытаний, сертификационные документы и применимые стандарты рынка назначения должны быть подтверждены по конкретной модели кабеля, а не по категории продукта в целом.

Для экспортных заказов упаковка может быть обеспечена полиэтиленовой пленкой и пластиковыми или фумигированными деревянными катушками в соответствии с предоставленной спецификацией. Идентификация жил, длина поставки и любые требования к экранированию, армированию или безгалогенной конструкции с низким содержанием дыма должны быть включены в спецификацию заказа.

Как указать кабель для проекта

Сначала проверьте напряжение цепи управления и требуемый уровень пожаробезопасности. Затем определите сечение проводника и количество жил в соответствии с подключаемым оборудованием и схемотехникой. Если трасса кабеля проходит через зону с электромагнитными помехами, можно рассмотреть вариант экранированной конструкции. Для прямых захоронений или маршрутов, подвергающихся механическому воздействию, может потребоваться бронированная модель.

Маршрут установки также определяет минимальный радиус изгиба. Для небронированных версий требуется как минимум в 6 раз больший внешний диаметр кабеля, для экранированных версий — как минимум в 8 раз, а для перечисленных бронированных версий — как минимум в 12 раз. Для проектов, связанных с туннелями, больницами, торговыми центрами или другими местами с высокой посещаемостью, перед заказом в спецификации проекта должна быть подтверждена необходимая конструкция кабеля с низким содержанием дыма, без галогенов или другая специальная конструкция.

Часто задаваемые вопросы

1. Какой стандарт указан для этого кабеля?

В прилагаемой технической таблице указан GB/T 9330 как применимый стандарт для продукта. Для зарубежных проектов необходимые международные стандарты, сертификационные документы и требования к испытаниям должны быть подтверждены в соответствии с рынком назначения и точной конструкцией кабеля.

2. Что такое огнестойкая конструкция и как долго схема может оставаться под напряжением?

В качестве огнестойкого слоя в кабеле используется двухслойная синтетическая слюдяная лента. Прилагаемые технические данные указывают на непрерывное нахождение под напряжением в течение 90 минут при температуре открытого огня не ниже 830 ℃. Фактическая классификация огнестойкости и документация по испытаниям должны быть проверены на соответствие заказанной модели и применимому проектному стандарту.

3. Какие размеры проводников и количество жил доступны?

Перечисленные стандартные сечения проводников составляют 0,75, 1,0, 1,5, 2,5, 4 и 6 мм². Стандартные серии ядер включают 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 и 61 ядро. Специальное количество ядер может быть обсуждено в соответствии с требованиями проекта.

4. Доступны ли экранированные и бронированные версии?

Да. Экранированный NH-KYJYP указан с медной оплеткой и степенью покрытия не менее 80%. N-KYJV22 и N-KYJY23 указаны с двухслойной стальной ленточной броней. Модель следует выбирать в зависимости от электромагнитных помех, механического воздействия и способа установки.

5. Какой радиус изгиба следует соблюдать при установке?

Согласно прилагаемой спецификации, для небронированного NH-KYJY/NH-KYJYR требуется минимальный радиус изгиба, в 6 раз превышающий внешний диаметр кабеля, для экранированного NH-KYJYP требуется не менее 8 раз, а для бронированного N-KYJV22 или N-KYJY23 требуется не менее 12 раз.

6. Какая информация необходима для предложения?

Укажите необходимую модель, поперечное сечение проводника, количество жил, длину кабеля, номинальное напряжение, способ прокладки и условия установки. Если требуется экранирование, броня из стальной ленты, конструкция с низким содержанием дыма, не содержащая галогенов, особая длина поставки или экспортная упаковка, эти данные также должны быть включены, чтобы обеспечить точное соответствие спецификации и документации.
