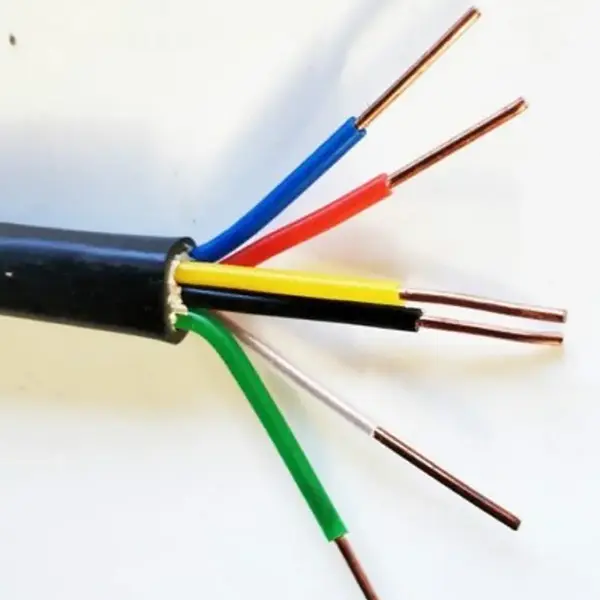

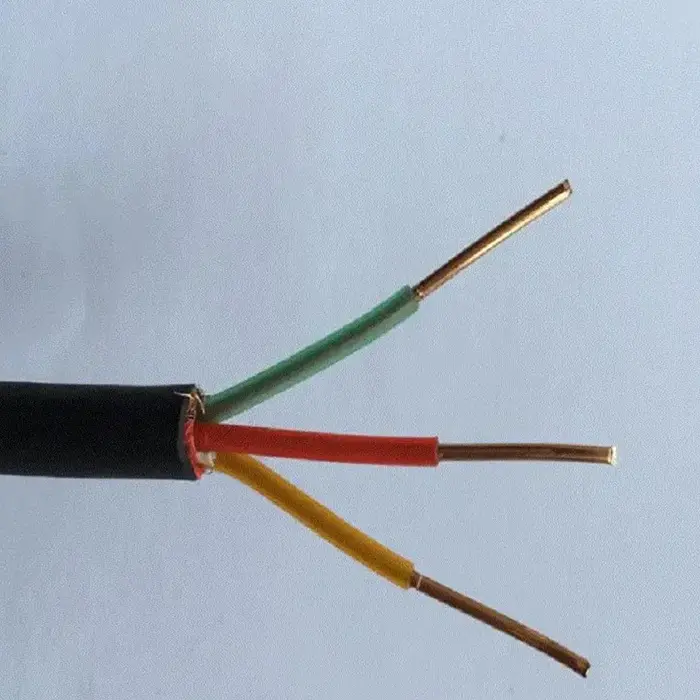

Огнестойкий медный контрольный кабель из сшитого полиэтилена

Модели продукта: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP и т. д.

Огнестойкий медный контрольный кабель из сшитого полиэтилена используется в низковольтных цепях управления и сигнализации, где необходимо ограничить распространение пламени. Стандартная конструкция сочетает в себе проводник из бескислородной меди с изоляцией из сшитого полиэтилена и огнестойкую внешнюю оболочку. Доступны конфигурации сплошных или гибких проводников для различных требований к проводке. Экранированные и бронированные версии расширяют диапазон установок, где также необходимо учитывать электромагнитные помехи или механическую защиту.

Изоляция из сшитого полиэтилена рассчитана на максимальную долговременную рабочую температуру 90 °C, а кабель доступен в конфигурациях на 450/750 В с несколькими жилами и поперечными сечениями жил. Огнестойкие марки Z(A, B, C), экранирование, броня и специальная длина могут быть выбраны в зависимости от схемы управления и условий прокладки.

Спецификация продукта, размеры и таблица технических параметров

Конструкция и производительность

1. Изоляция из сшитого полиэтилена для проводов контроля повышенных температур.

Система изоляции основана на сшитом полиэтилене, а не на обычной изоляции из ПВХ. Согласно прилагаемым спецификациям, слой из сшитого полиэтилена имеет максимальную долговременную рабочую температуру 90 °C и кратковременную перегрузку 130 °C. Это делает конструкцию подходящей для контрольного оборудования и электроустановок, где кабель может подвергаться более высоким рабочим температурам.

2. Медные проводники для цепей управления и сигналов.

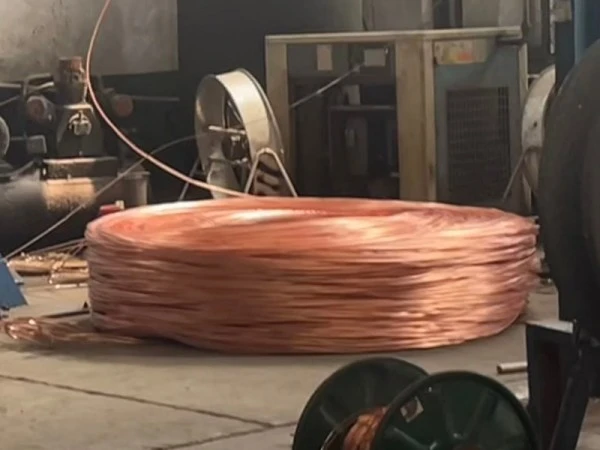

Спецификация проводников охватывает 99,99% бескислородной меди высокой чистоты, доступны одножильные проводники класса 1 и многожильные гибкие проводники класса 5. Выбор между жесткой и гибкой конструкцией зависит от способа подключения, расположения клемм и места для установки.

3. Огнестойкая оболочка и дополнительная защита.

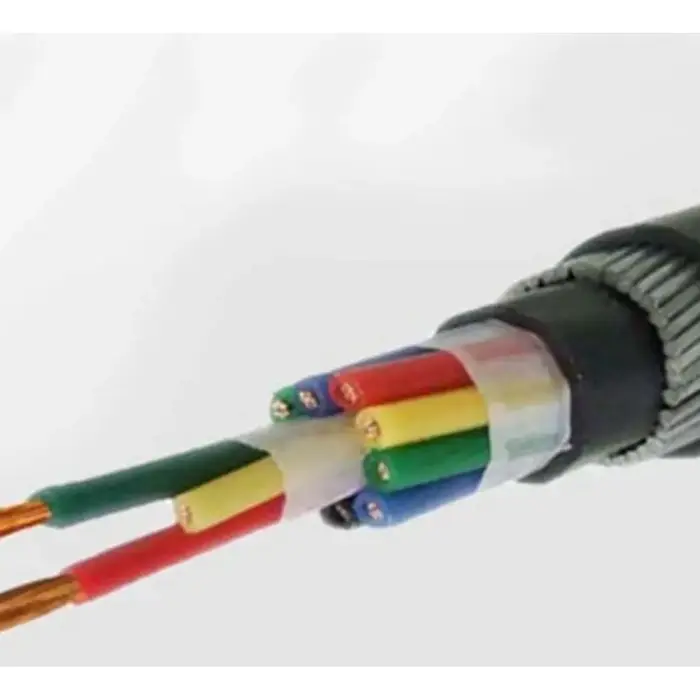

Внешняя оболочка может быть изготовлена ​​из огнестойкого ПВХ или полиэтилена (полиолефина), доступны огнестойкие марки Z(A, B, C). Экранированные конфигурации ZR-KYJYP и бронированные ZR-KYJV22 или ZR-KYJY23 удовлетворяют дополнительным требованиям к установке. Экранирование актуально там, где необходимо контролировать электромагнитные помехи, а броня из стальной ленты обеспечивает механическую защиту в заданных условиях укладки.

Выбор конфигурации кабеля для установки

Соответствующая конструкция зависит не только от размера проводника. Количество жил должно соответствовать количеству цепей управления или сигнализации, а класс проводника – способу монтажа. Для кабельных лотков и внутренней стационарной проводки может быть достаточно небронированной конструкции. Экранированные версии можно рассматривать для цепей, подверженных воздействию электромагнитных помех, тогда как бронированные версии предназначены для установок, где кабель подвергается механическому давлению или условиям прямого захоронения.

Для проектов, требующих пониженных характеристик дыма и галогенов, доступную огнестойкую версию WDZ с низким дымом следует указывать отдельно. При прокладке также необходимо учитывать минимальный радиус изгиба: прилагаемые данные включают ≥6-кратный внешний диаметр кабеля для небронированных версий, ≥8-кратный для экранированной версии и ≥12-кратный для бронированных версий.

Типичные применения

1. Системы противопожарной защиты и управления зданием

Кабели управления из огнестойкого сшитого полиэтилена можно включать в низковольтные цепи управления противопожарным оборудованием, автоматизацией зданий и соответствующими электрическими системами. Количество жил и размер проводников должны соответствовать оборудованию управления и схеме схемы, а не выбираться только по общему диаметру кабеля.

2. Фотоэлектрическое и энергоаккумулирующее оборудование.

Шкафы управления, инверторное оборудование и системы накопления энергии могут содержать несколько низковольтных сигнальных цепей и цепей управления в ограниченной зоне установки. Изоляция из сшитого полиэтилена обеспечивает более высокий диапазон рабочих температур, чем кабели управления из ПВХ, обычно используемые для низкотемпературных применений, в зависимости от фактических характеристик кабеля и условий эксплуатации.

3. Промышленная автоматизация и технологическое оборудование

Линейка кабелей может использоваться для цепей управления двигателями, насосами, вентиляторами, станками, шкафами ПЛК и другим промышленным оборудованием. Версии с гибкими проводниками полезны там, где прокладка требует большей гибкости кабеля, а экранированные конструкции можно рассматривать для сигнальных цепей, подверженных электромагнитным помехам.

4. Подземные инженерные коммуникации и инфраструктурные сооружения

Бронированные конфигурации ZR-KYJV22 и ZR-KYJY23 обеспечивают возможность установки, требующей дополнительной механической защиты, включая определенные варианты прямого захоронения. Небронированные версии можно использовать в кабельных лотках, внутренних коробах и кабельных траншеях, где механическая защита уже предусмотрена методом установки.

5. Энергетическое оборудование и экспортно-ориентированные проекты

Для подстанций, электростанций, электрооборудования и зарубежных проектов требуемая спецификация кабеля должна быть подтверждена в соответствии со стандартом проекта, классом напряжения, методом установки и требованиями документации. Документация на продукцию, протоколы испытаний и рулонная упаковка могут быть оформлены в соответствии с требованиями проекта.

Техническая проверка перед заказом

Для проекта кабеля управления наиболее полезной информацией, которую необходимо подтвердить перед производством, является требуемое напряжение, класс проводника, поперечное сечение, количество жил, класс огнестойкости и условия прокладки. Экранирование или броня должны быть указаны, если электромагнитные помехи или механическая защита являются частью требований к установке.

Прилагаемые технические данные охватывают сечения проводов 0,75–6 мм² и стандартные конфигурации жил от 2 до 61 жилы. Длина поставки может быть индивидуальной, а для обозначения кабеля используются разноцветные жилы с зелено-желтой заземляющей жилой. Для экспортных заказов упаковка может включать пластиковые катушки или фумигированные деревянные катушки в соответствии с требованиями к доставке.

Часто задаваемые вопросы

1. Какие стандарты указаны для этого кабеля?

В поставляемой спецификации продукта указаны GB/T 9330 и GB/T 19666 в качестве применимых национальных стандартов. Если проект требует дополнительной сертификации, протоколов испытаний или экспортной документации, необходимый перечень документов должен быть подтвержден до начала производства.

2. Какой температурный диапазон указан для изоляции из сшитого полиэтилена?

В технических данных указана максимальная долговременная рабочая температура 90 °C и кратковременная перегрузка 130 °C. Стандартная минимальная температура укладки составляет ≥0 °C, а морозостойкая версия указана для прямого монтажа при температуре -30 °C.

3. Какие размеры проводников и конфигурации жил доступны?

Стандартные сечения проводников составляют 0,75, 1,0, 1,5, 2,5, 4 и 6 мм². Стандартные конфигурации ядер включают 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 и 61 ядро, при этом для индивидуального производства доступно специальное количество ядер.

4. Когда следует выбирать экранированную или бронированную версию?

Экранированный ZR-KYJYP можно использовать, когда схема управления требует защиты от электромагнитных помех. Бронированный ZR-KYJV22 или ZR-KYJY23 предназначен для условий прокладки, где требуется дополнительная механическая защита, включая определенные применения при прямом захоронении. Требования к радиусу изгиба для этих конструкций различаются.

5. Что необходимо подтвердить для предложения проекта?

Укажите требуемую модель, поперечное сечение проводника, количество жил, приблизительную длину, метод прокладки и любые требования к экранированию, броне, малодымной или морозостойкости. Для экспортных заказов также должны быть подтверждены пункт назначения, требования к катушкам и необходимые технические или инспекционные документы.

6. Может ли кабель поставляться индивидуальной длины?

Да. В прилагаемой спецификации указаны настраиваемые длины поставки с указанным допуском по длине ±0,5%. Специальное количество ядер и функциональные конфигурации также могут быть обсуждены в соответствии с требованиями проекта.
