Огнестойкий гибкий контрольный кабель из медного ПВХ

Модели продукта: Н(НХ)-КВВР, Н(НХ)-КВВРП и т. д.

Огнестойкий гибкий контрольный кабель из меди и ПВХ предназначен для цепей управления и сигнализации, где необходимо учитывать требования к гибкой установке и огнестойкости. В нем используются гибкие медные проводники класса 5, огнестойкий слой из слюдяной ленты, изоляция и оболочка из экструдированного ПВХ. Эта конструкция предназначена для поддержания целостности цепи в течение определенного периода времени в условиях пожара, в зависимости от применимой конфигурации кабеля и требований к испытаниям.

Гибкая структура проводника делает кабель пригодным для использования в шкафах управления, системах противопожарной защиты, механическом и электрическом оборудовании, а также в промышленных цепях автоматического управления, где повторяющиеся изгибы или ограниченное пространство для проводки могут сделать установку более сложной. Выбор кабеля должен основываться на поперечном сечении проводника, количестве жил, способе монтажа, требованиях пожарной безопасности и электрических характеристиках подключаемого оборудования.

Спецификация продукта, размеры и таблица технических параметров

Конструкция и производительность

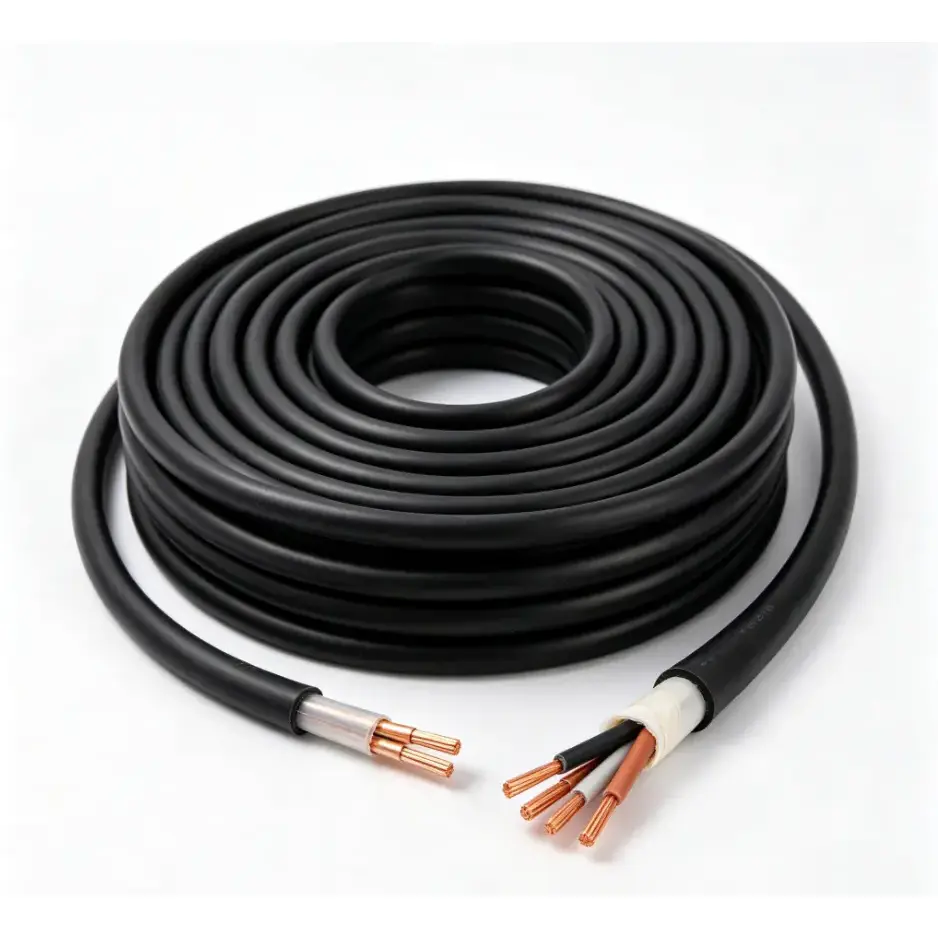

Конструкция кабеля сочетает в себе гибкую медную жилу с огнестойким слоем из слюдяной ленты, изоляцией и оболочкой из ПВХ. Каждая часть выполняет определенную функцию в общей конструкции кабеля, поэтому требуемые характеристики следует выбирать в соответствии со схемой управления, условиями установки и применимыми требованиями пожарной безопасности.

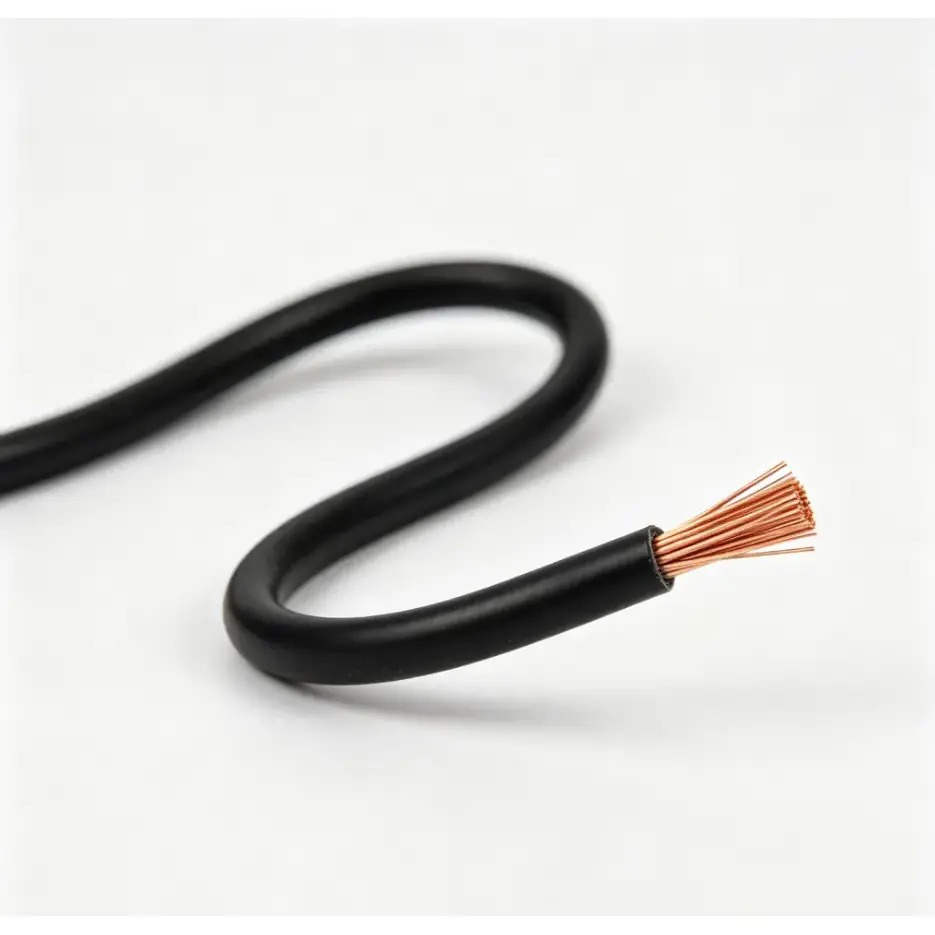

Гибкий медный проводник класса 5

Конструкция многожильного проводника обеспечивает большую гибкость, чем одножильный проводник того же номинального сечения. Это полезно для проводки шкафа, подключения оборудования и установок, где кабель должен проходить через ограниченное пространство или вокруг компонентов оборудования.

Огнестойкий слой слюдяной ленты

Слюдяная лента представляет собой огнестойкий слой вокруг проводника. В огнестойкой конструкции кабеля этот слой предназначен для защиты токопроводящего пути, когда кабель подвергается воздействию повышенных температур или пламени в течение времени, определенного применимыми условиями испытаний.

ПВХ изоляция и оболочка

Изоляция из экструдированного ПВХ обеспечивает электрическое разделение между проводником и окружающими компонентами кабеля, а внешняя оболочка обеспечивает дополнительную механическую защиту и защиту от воздействия окружающей среды. Толщина изоляции варьируется в зависимости от номинального поперечного сечения, как показано в таблице технических характеристик выше.

Где он используется

Огнестойкий гибкий контрольный кабель из медной ПВХ предназначен для прокладки контрольных и сигнальных проводов, где непрерывность цепи при определенных условиях пожара является важным фактором при проектировании. Типичные области применения включают шкафы противопожарного управления, системы противопожарной защиты зданий, механическое и электрическое оборудование, системы управления питанием и установки промышленной автоматизации.

В ограниченных шкафах управления или корпусах оборудования гибкая конструкция проводника может упростить прокладку по сравнению с менее гибкими конструкциями кабеля. Для промышленных установок при окончательном выборе следует также учитывать температуру окружающей среды, расположение кабельного лотка или кабелепровода, требования к изгибу, влажность, масло или другое воздействие окружающей среды, а также электрическую нагрузку подключенной цепи управления.

Проверка качества и спецификаций

Для этого типа кабеля оценка качества должна основываться на измеримых конструкции и электрических параметрах, а не только на внешнем виде. Сечение проводника, сопротивление проводника, толщина изоляции, огнестойкий слой, количество жил и применимые требования к огнестойкости должны быть проверены на соответствие согласованным спецификациям.

Перед производством или отправкой проектная документация может быть согласована с требуемой моделью, сечением, количеством жил, типом проводника и требованиями к испытаниям. Для инженерных приложений клиенты также могут подтвердить, требуются ли дополнительные записи проверок, технические данные или образцы перед массовым производством.

Что следует подтвердить перед заказом?

Соответствующая спецификация зависит от системы управления и условий установки. Перед размещением заказа полезно подтвердить следующие моменты:

1. Сечение проводника соответствует требованиям схемы и применимым электрическим расчетам.

2. Требуемое количество ядер и необходимость выбора стандартной или индивидуальной конфигурации ядер.

3. Требования к огнестойкости и применимый стандарт проекта или испытаний.

4. Способ установки, включая проводку шкафа управления, установку кабелепровода, установку кабельного лотка или подключение оборудования.

5. Требуемая длина кабеля, упаковка, документация и требования к проверке для проекта.

Часто задаваемые вопросы

1. Может ли этот огнестойкий гибкий контрольный кабель из медного ПВХ поддерживать непрерывность цепи во время пожара?

Кабель имеет огнестойкий слой из слюдяной ленты, который помогает сохранять токопроводящий путь в течение определенного периода времени в применимых условиях испытаний на огнестойкость. Фактические показатели огнестойкости зависят от конструкции кабеля, метода установки и требований к испытаниям указанного продукта.

2. Какой материал проводника используется в этом кабеле?

В нем используются гибкие медные проводники. Конфигурация проводника и максимальный диаметр одного провода различаются в зависимости от номинального сечения, соответствующие значения указаны в технической таблице.

3. Какие сечения и количество сердцевин доступны?

Перечисленные сечения составляют 0,5 мм², 0,75 мм², 1,0 мм², 1,5 мм², 2,5 мм², 4 мм² и 6 мм². Рекомендуемое количество ядер включает от 2 до 61 ядра в конфигурациях, показанных в таблице, а индивидуальное количество ядер может обсуждаться в соответствии с требованиями проекта.

4. Можно ли настроить кабель для конкретного проекта?

Да. Количество жил и длина кабеля могут быть настроены в соответствии со спецификацией проекта. Перед изготовлением должны быть подтверждены необходимое сечение проводника, конфигурация жил, огнестойкая конструкция, условия монтажа и требования документации.

5. Где обычно используется этот тип кабеля?

Типичные области применения включают шкафы противопожарного управления, системы противопожарной защиты зданий, механическое и электрическое оборудование, промышленные цепи управления и другие установки, где требуется гибкая проводка и огнестойкая конструкция кабеля.

6. Какую техническую информацию следует предоставить для предложения?

Для получения точного предложения и проверки технических характеристик укажите требуемую модель, поперечное сечение проводника, количество жил, длину кабеля, условия установки и применимые требования пожарной безопасности. Если таковые имеются, проектные чертежи или технические спецификации также можно использовать для подтверждения конструкции кабеля перед производством.
