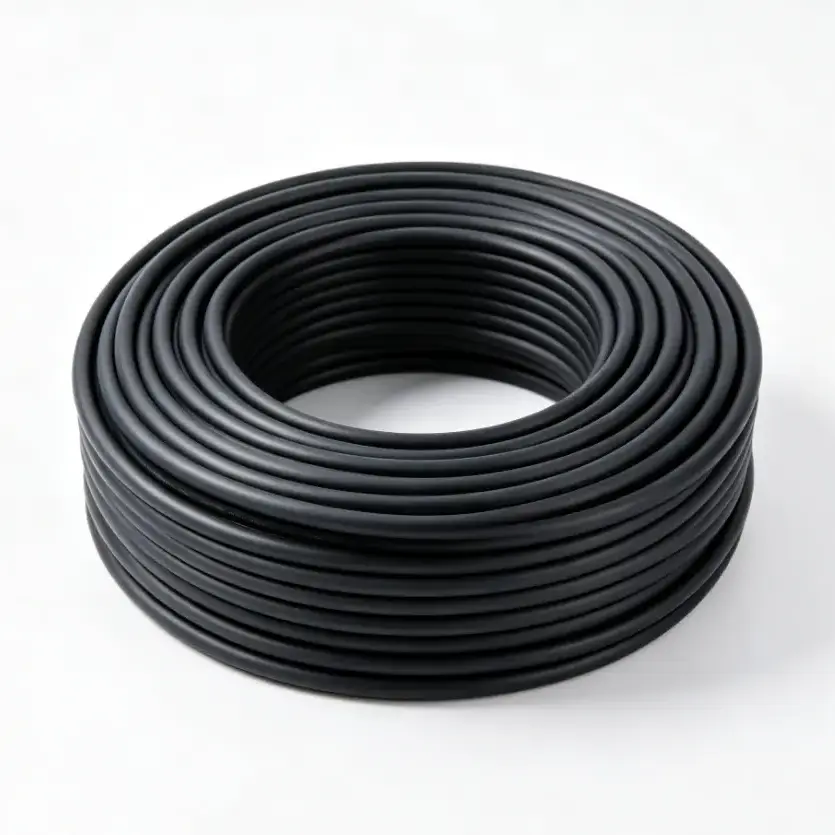

Кабель управления высокой температурой

Базовые модели: КГГ, КФФ и др. Материал изоляции: силиконовая резина или фторопласт.

Высокотемпературный контрольный кабель — это кабель специального назначения для передачи сигналов управления и мониторинга в рабочих средах с повышенными температурами. В качестве проводника используется бескислородная медь высокой чистоты с изоляцией из силиконовой резины или фторопласта и дополнительными экранирующими и защитными конструкциями оболочки. Многожильный проводник обеспечивает гибкость подключения оборудования, а материалы изоляции и оболочки можно выбирать в зависимости от рабочей температуры и условий окружающей среды.

Эта конструкция предназначена для применений, где термостойкость является важной частью выбора кабеля. Типичные области применения включают металлургию, термообработку, промышленные печи, термическое оборудование и другие системы промышленного управления. Фактическую спецификацию кабеля следует выбирать в соответствии с постоянной температурой, пиковой температурой, электрическими требованиями, условиями установки и воздействием масла, влаги или агрессивных сред.

Спецификация продукта, размеры и таблица технических параметров

Материал и конструкция

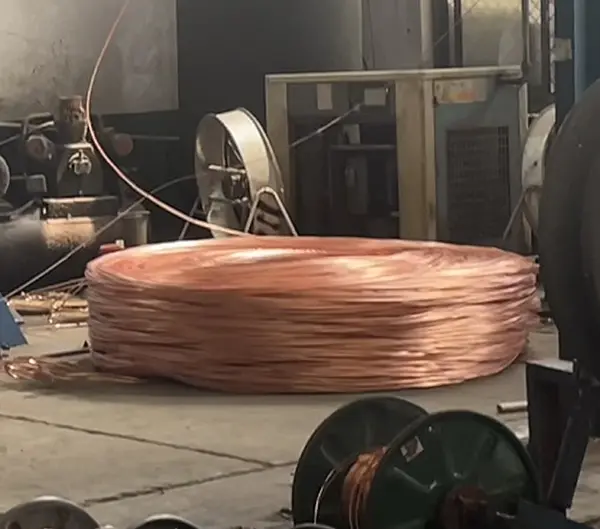

1. Проводник из бескислородной меди высокой чистоты.

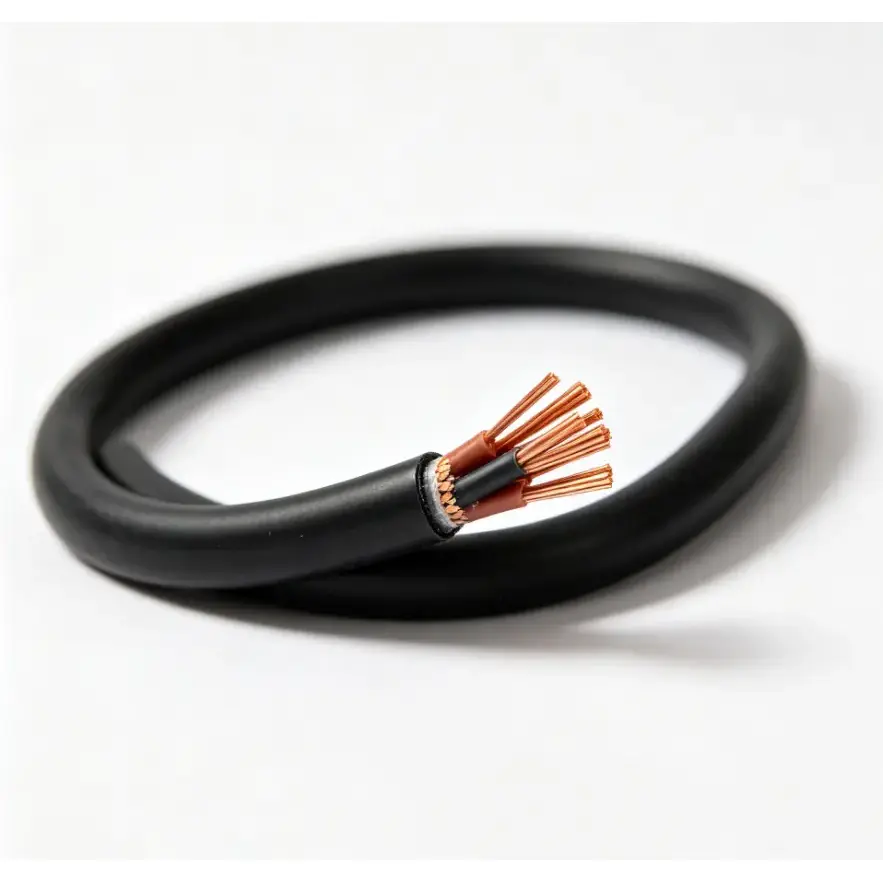

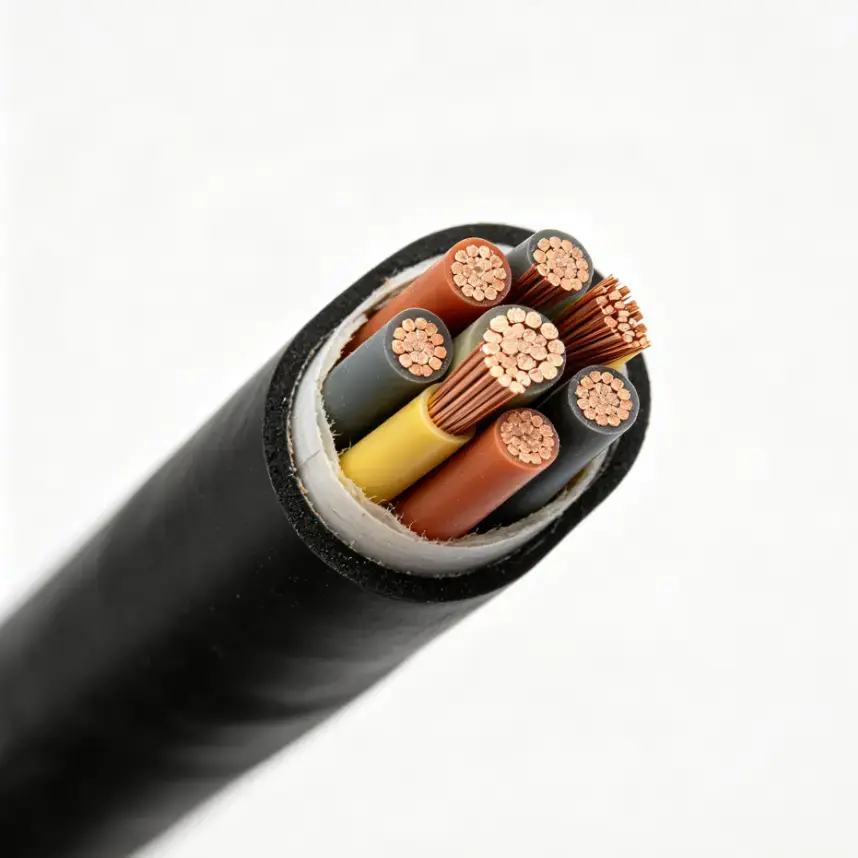

Жила изготовлена ​​из бескислородной меди высокой чистоты в многожильной гибкой конструкции. По сравнению с жестким сплошным проводом, многопроволочная конструкция больше подходит для прокладки вокруг оборудования и шкафов управления. Доступное поперечное сечение проводника составляет от 0,5 мм² до 10 мм² в соответствии с указанным диапазоном спецификаций.

2. Изоляция из силиконовой резины или фторопласта.

Силиконовая резина и фторопласт обеспечивают термостойкую изоляцию для различных условий эксплуатации. При выборе материала следует учитывать постоянную рабочую температуру, кратковременное температурное воздействие, механические требования и окружающую среду, а не только температуру.

3. Дополнительное экранирование цепей управления.

Кабель может быть оснащен оплеткой из медных проволок или обмоткой из медной ленты, если требуется экранирование. Указанный коэффициент покрытия экранированием составляет ≥80%. Экранирование особенно важно, когда цепи управления или контроля установлены рядом с оборудованием, которое может создавать электрические помехи.

4. Несколько вариантов материала оболочки

В качестве внешней оболочки может использоваться устойчивый к высоким температурам малодымный безгалогеновый огнестойкий ПВХ, силиконовая резина, фторопласт или нитриловый компаунд. Доступная конструкция обеспечивает различные комбинации термостойкости и устойчивости к маслу, кислоте, щелочи и другим промышленным условиям.

Вопросы производительности и применения

Рабочая температура кабеля управления определяется всей конструкцией кабеля, включая проводник, изоляцию, оболочку и условиями установки. По этой причине перед выбором спецификации необходимо вместе подтвердить температурный класс, воздействие окружающей среды и электрические требования.

1. Долгосрочные и краткосрочные температурные требования

Доступные долгосрочные рабочие температуры: 90 ℃, 180 ℃ и 200 ℃. В зависимости от выбранной конструкции кратковременная пиковая температура может достигать 250–280 ℃. Версии из силиконовой резины и фторопласта FEP также могут выдерживать температуры до -60 ℃. Выбранная марка должна соответствовать фактическому температурному профилю оборудования.

2. Электрические характеристики цепей управления и контроля.

Проводник из бескислородной меди обеспечивает необходимый электрический путь для сигналов управления и контроля, а сопротивление изоляции и выдерживаемое напряжение обеспечивают измеримые показатели электрических характеристик. Если электромагнитные помехи вызывают беспокойство, можно использовать медную оплетку или медную ленту.

3. Устойчивость к промышленным условиям труда.

В зонах с высокой температурой также могут содержаться масло, влага, пыль, кислотные или щелочные вещества. Поэтому оболочку следует выбирать в соответствии с фактической окружающей средой. Варианты оболочки из силиконовой резины, фторопласта и нитрила могут быть рассмотрены для различных сочетаний температуры и воздействия окружающей среды.

4. Гибкая установка вокруг оборудования.

Конструкция многожильного проводника обеспечивает гибкую прокладку вокруг промышленного оборудования, шкафов управления и теплового оборудования. Количество жил, поперечное сечение проводника и общая конструкция кабеля должны соответствовать доступному пространству для установки и требованиям схемы.

Типичные промышленные применения

Этот кабель используется для цепей управления, мониторинга и сигнализации в промышленных условиях, где повышенные температуры влияют на выбор кабеля. Типичные области применения включают в себя:

●Металлургия и металлообрабатывающее оборудование

●Линии термообработки и оборудование для термической обработки.

●Промышленные печи и системы отопления.

●Высокотемпературное производственное оборудование

●Промышленные шкафы управления и соединения оборудования.

●Цепи контроля и управления температурой.

●Оборудование, подвергающееся воздействию масла, влаги, пыли или агрессивных промышленных сред.

Контроль качества и техническая проверка

При закупке промышленных кабелей проверка продукции должна быть сосредоточена на измеримых конструктивных и электрических параметрах. Ключевые параметры включают материал проводника, поперечное сечение проводника, количество жил, изоляционный материал, конструкцию оболочки, номинальное напряжение, сопротивление изоляции, сопротивление проводника и выдерживаемое напряжение.

Проверка производства может включать проверку размеров, испытание сопротивления проводника, испытание сопротивления изоляции и испытание выдерживаемым напряжением промышленной частоты в соответствии с применимой спецификацией продукта. Для инжиниринговых и экспортных заказов техническая документация и протоколы испытаний могут быть подтверждены в соответствии с требуемой спецификацией и условиями проекта.

Что следует подтвердить перед заказом?

Для спецификации высокотемпературного кабеля управления необходимо подтвердить следующую информацию перед предложением или производством:

●Постоянная рабочая температура и возможная кратковременная пиковая температура.

●Необходимое сечение проводника и количество жил.

●Номинальное напряжение и требования к электрическим характеристикам.

●Необходимо ли экранирование медной оплеткой или медной лентой.

●Требуемый материал оболочки и устойчивость к воздействию окружающей среды.

●Воздействие масла, кислоты, щелочи, влаги, пыли или агрессивных сред.

●Требуемые огнестойкие или огнестойкие характеристики.

●Длина кабеля, требования к упаковке и технической документации.

Часто задаваемые вопросы

1. Какую температуру может непрерывно выдерживать этот высокотемпературный кабель контроля температуры?

Доступные долгосрочные рабочие температуры включают 90 ℃, 180 ℃ и 200 ℃. В зависимости от выбранной конструкции кратковременная пиковая температура может достигать 250–280 ℃. Версии из силиконовой резины и фторопласта FEP также могут выдерживать низкие температуры до -60 ℃.

2. Какой материал проводника используется?

В проводнике используется бескислородная медь высокой чистоты в многожильной гибкой конструкции. Доступное поперечное сечение проводника составляет от 0,5 мм² до 10 мм² в соответствии с указанными техническими характеристиками.

3. Можно ли добавить экранирование?

Да. Дополнительное экранирование включает в себя оплетку медной проволоки или обмотку медной лентой с заданным коэффициентом покрытия экранированием ≥80%. Экранирующую структуру можно выбрать в соответствии с системой управления и электромагнитной средой.

4. Можете ли вы настроить жилы кабелей, их поперечное сечение, экранирование и огнестойкие характеристики?

Да. Перечисленная конструкция поддерживает от 2 до 61 жил и сечение проводов от 0,5 мм² до 10 мм². Требования к экранированию, материалу оболочки, огнестойкости или огнестойкости, а также длина кабеля могут быть подтверждены в соответствии с применением и техническими спецификациями.

5. Подходит ли кабель для воздействия масел, кислот и щелочей?

Доступные варианты оболочки включают силиконовую резину, фторопласт, нитриловый компаунд и устойчивый к высоким температурам ПВХ. При наличии масла, кислоты, щелочи, влаги или агрессивных сред материал оболочки следует выбирать в соответствии с реальной рабочей средой.

6. Какая информация необходима для оптового внешнеторгового заказа?

Укажите требуемое поперечное сечение проводника, количество жил, рабочую температуру, номинальное напряжение, требования к экранированию, материал оболочки, длину кабеля, условия применения и применимые технические стандарты. Эти детали позволяют подтвердить конструкцию кабеля и технические характеристики производства до составления предложения.
